回折格子のメーカー5社比較【2026年】

値段を公式に出しているのはエドモンド・オプティクス・ジャパンの通販です。ブレーズド回折格子 #43-753は13,300円、透過型ブレーズド格子 #49-580は19,600円で、1枚から買えます。島津製作所・HORIBA・コヒレント・NTT-ATの品は見積りです。

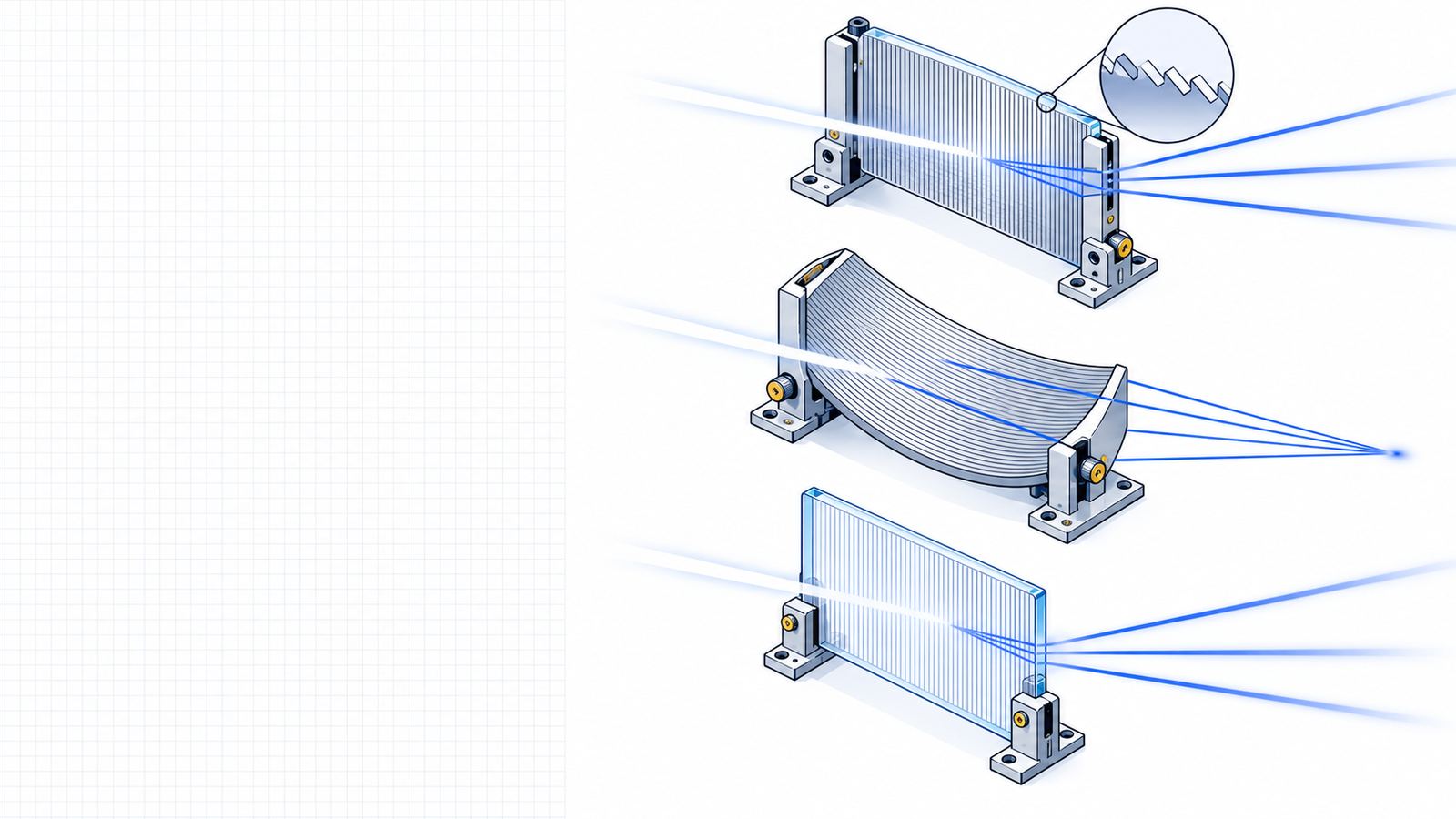

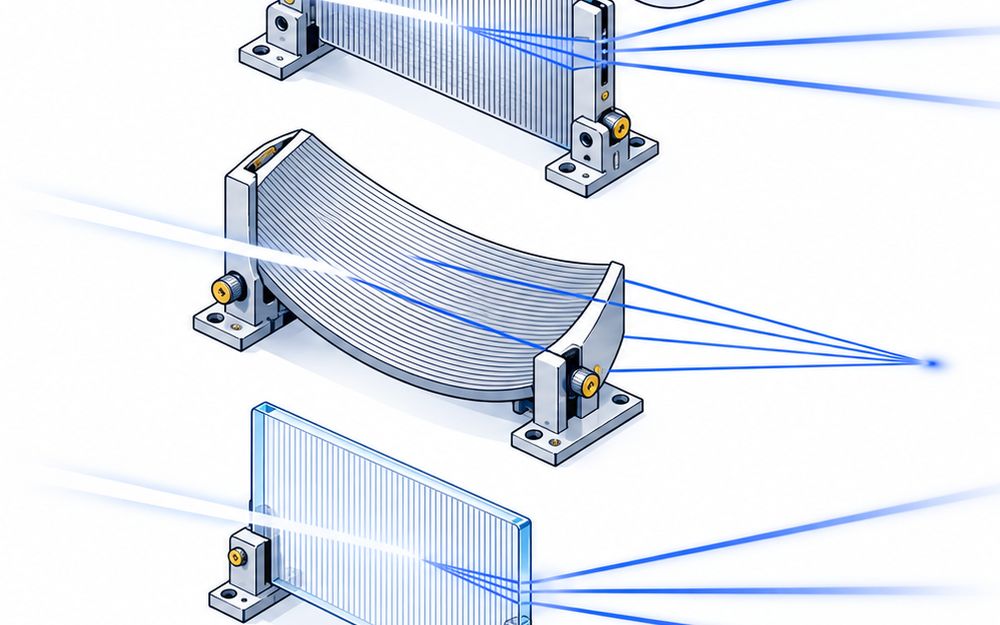

溝の作り方と光の通り方で4つに分かれます。ダイヤモンドで溝を刻むルールド、レーザーの干渉で溝を作るホログラフィック、結像の鏡なしで分光できる凹面、光を通して曲げる透過型です。

ルールドはダイヤモンドで刻んだマスターから写し、鋸の歯の形の溝で決めた波長の効率を上げます。ホログラフィックはレーザーの2光束干渉で溝を作るので、溝の周期の誤差による迷光が少なくなります。島津製作所はホログラフィックの溝にイオンビームでブレーズを付け、効率も上げています。

溝本数が多いほど光が大きく曲がり、分解能が上がります。表の品は島津製作所の凹面型の400本/mmから、コヒレントの1398.6⁠本/mm、NTT-ATの最大2400⁠本/mmまであります。HORIBAのルールドは20〜1800本/mmの範囲で作っています。

溝の断面を鋸の歯の形にして、回折効率が高くなるように合わせた波長です。島津製作所の平面型は400nm、HORIBAのルールドは500nm、エドモンド・オプティクスのブレーズド回折格子は1000nmです。使う波長の近くを選びます。

凹面鏡などの結像の部品を使わずに、分光の光学系を組める回折格子です。島津製作所のポリクロメータ用は400本/mmで分散25.3nm/mm、HORIBAのホログラフィック凹面は曲率半径112.14mmです。部品が減るので、分析装置に組み込む分光器に使います。

光を通して曲げるので、入射と出射を一直線に並べる配置にできます。コヒレントのT-1400-800は回折効率94%以上で、S偏光とP偏光の両方に使えます。NTT-ATは、吸収の大きいVUV・EUV・軟X線で使うステンシル構造の透過型を作っています。

島津製作所の平面型は相対回折効率55%以上、エドモンド・オプティクスのブレーズド回折格子は絶対ピーク効率84%（典型値）、コヒレントの透過型は94%以上です。相対と絶対、偏光の条件で数字が変わるので、同じ条件の値どうしで比べます。

12.7×12.7mmの小さな品から、HORIBAのレプリカの120×140mmまであります。島津製作所の平面型は、12.5×12.5×3mmから60×60×11.3mmまでの外形を選べます。

格子面には反射用のアルミや金の膜が付いていて、触ると傷みます。持つときは基板の側面だけをつまみます。島津製作所は、結露が光学特性を大きく落とすとして避けるよう案内しています。

HORIBAは、掲載のない特殊なグレーティングもマスターから作れると案内しています。NTT-ATも、標準の格子のほかに特注の透過型に応じます。
