振動計とは？振動レベル計との違い・単位・種類と使い方

工場の設備点検・建設工事の振動測定・製品の評価に使う業務用の振動計の種類（振動レベル計・ポータブル振動計・振動診断器・レーザードップラー振動計⁠）⁠、加速度・速度・変位の単位と使い分け、振動規制法と計量法の検定、センサーの付け方を、官公庁の資料とメーカーの公式資料をもとにまとめました。

2026年10月14日更新

この記事の答え

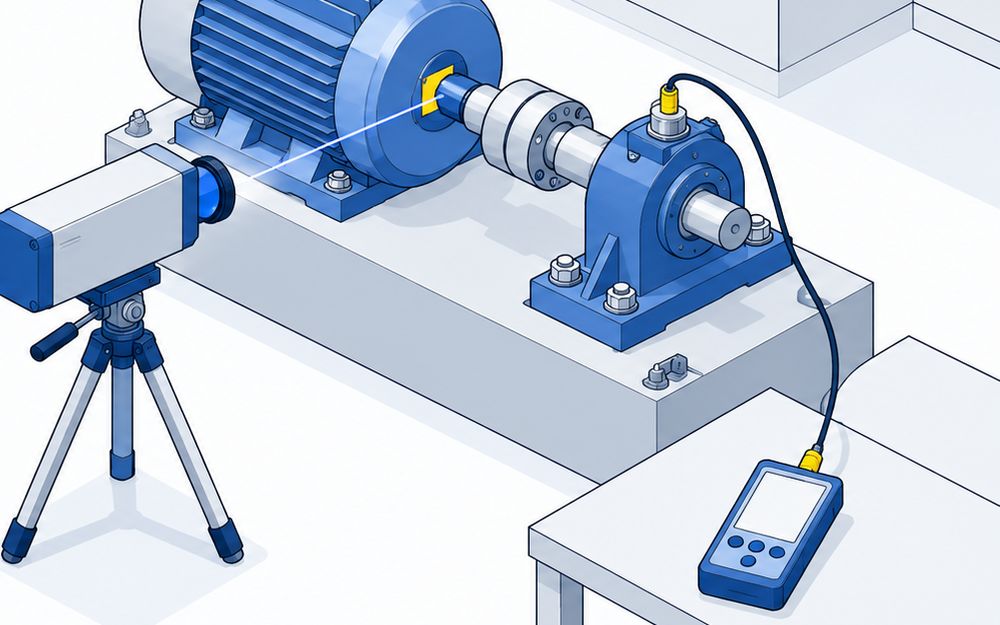

振動計は、機械や床・地面の揺れを加速度・速度・変位、または振動レベル（dB）⁠と⁠し⁠て測る測定器です。工事や工場の振動を法律の基準と比べるなら計量法の振動レベル計、機械の点検ならポータブル振動計、軸受の傷まで見るなら振動診断器、触れずに測るならレーザードップラー振動計を選びます。

振動計とは

振動計は、振動測定器・振動計測器とも呼ぶ測定器です。揺れの大きさを、次のどれかで表します。

比較ページには、業務用の振動計を種類ごとに代表の型式で載せています。スマートフォンのアプリ、センサーだけの製品、盤や機械に付けっぱなしにする振動監視計、地震計は載せていません。

計量法の特定計量器で、振動規制法の測定に使います。リオンの技術解説では、測ったデータを取引や証明に使うときは、検定に合格した振動レベル計が要るとしています。

センサーを機械に当てて、加速度・速度・変位を測る手持ちの振動計です。モーター・ポンプ・ファンなど回転機械の日常点検に使います。速度の測定が JIS B 0907 に合う機種なら、振動の大きさで機械の良し悪しを判断できます。

振動を周波数に分けるFFTや、軸受の傷を見つけやすいエンベロープ加速度まで見られる振動計です。どこが悪いかの見当をつけ、巡回点検の値を傾向グラフで追う設備保全に使います。

レーザーを当てて、触れずに振動の速さを測ります。センサーを付けられない小さな部品や、近づけない設備に使います。

リオンの技術解説では、測りたい振動の高さ（周波数）と目的で使い分けるとしています。

ISO 20816-1:2016は、判定の基準を機械の供給者と使用者の合意で決め、境界の値は測る位置や機械の据え付けを考えて決めるとしています。

昭和測器のModel-1332Bの取扱説明書では、付け方で安定して測れる周波数が次のように変わります。

同じ機械は、毎回同じ場所・同じ向き・同じ付け方で測り、前の値と比べます。
