ミーリングチャックのメーカー6社比較【2026年】

表の7製品は、どれもメーカーが値段を公式サイトに出していません。シャンク・把握径・L寸で型番を決めて、販売店かメーカーに見積もりを頼みます。日研工作所は締付ハンドルが、マンヨーツールはコレット・レンチ・バックアップスクリューが別売なので、合わせて頼みます。

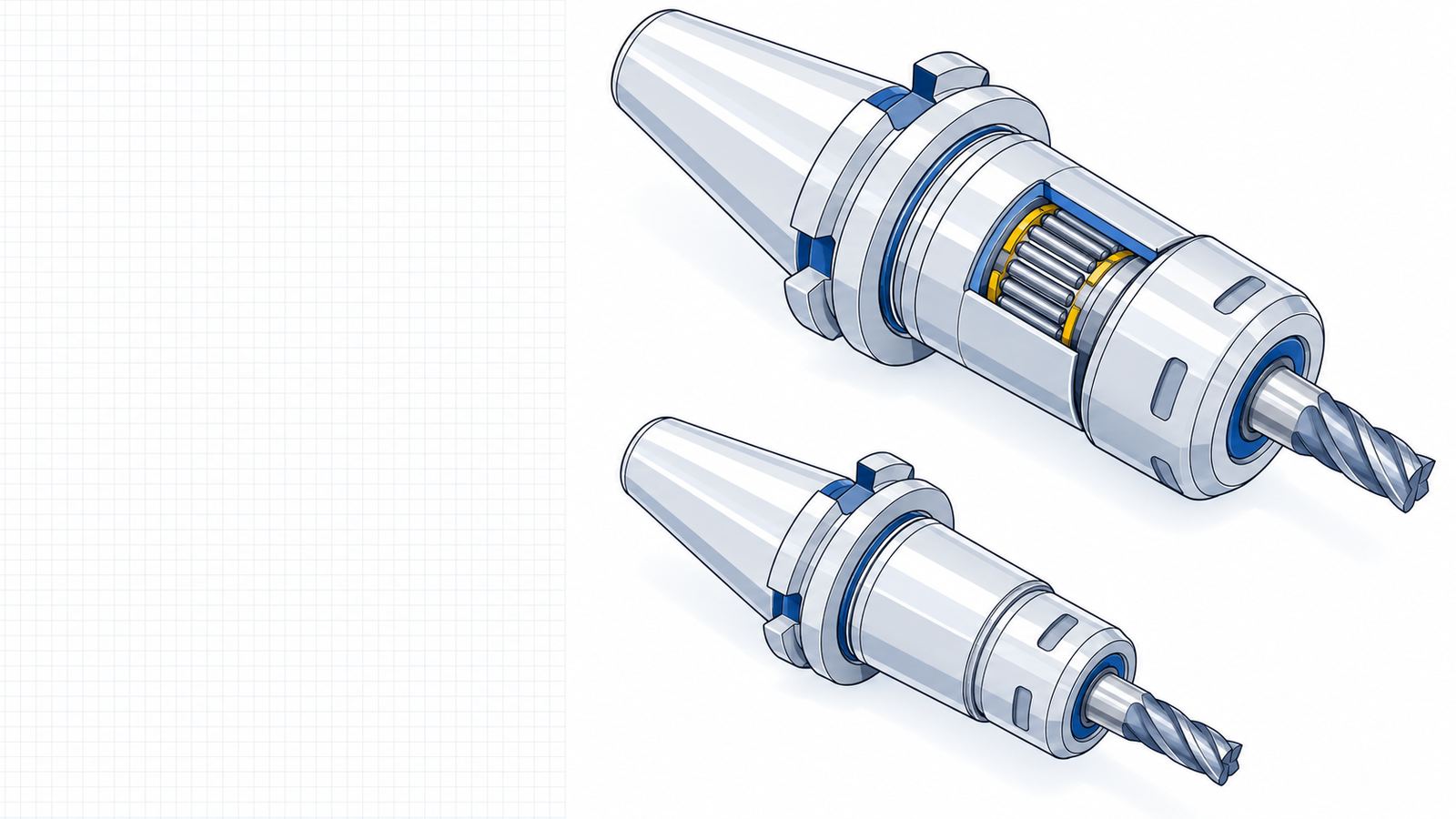

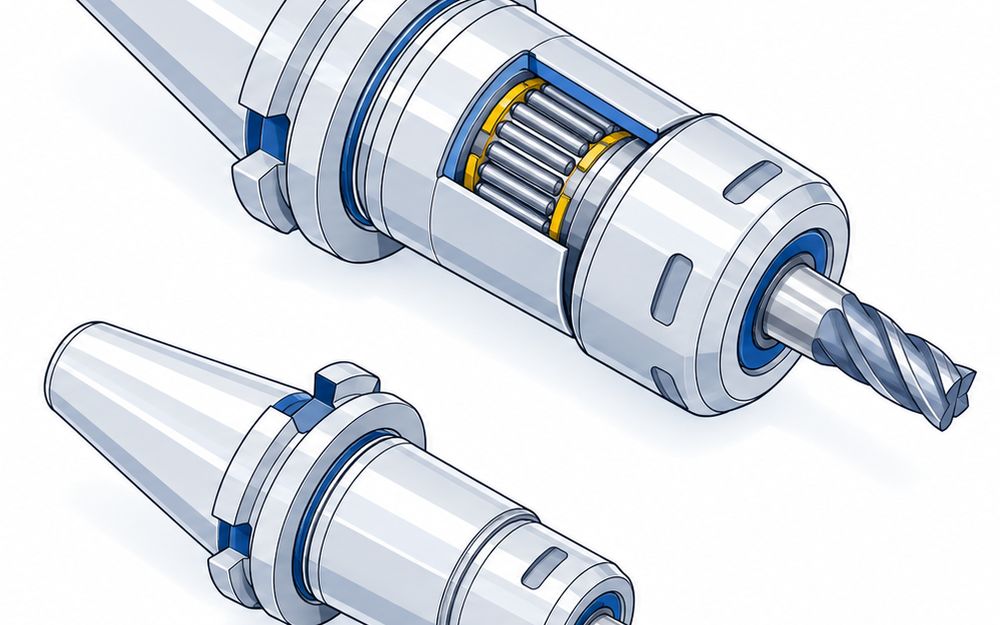

ミーリングチャックは、締付リングの中のニードルローラで太いストレートシャンクを強く締めるホルダで、日研工作所はマシニングセンタのベースホルダと位置づけています。コレットチャックは割りの入ったコレットでつかみ、径ごとにコレットを替えます。ミーリングチャックにストレートコレットを入れて、細いシャンクをつかむ使い方もあります。

表では3つに分けました。ニードルローラで締める標準のローラ締め式、ナットを細くしたコンパクト型、工具の抜けを止める機構の付いた抜け防止型です。聖和精密工機のCSチャック SBT40-CS32-105がコンパクト型、BIGのメガパーフェクトグリップとエヌティーツールのBT40-CT32SA-90が抜け防止型です。

BIGのニューハイパワーミーリングチャックは12〜50.8mm、エヌティーツールのスーパータイトロックは16〜42mm、日研工作所はC12とC16〜C42をそろえます。細いシャンクはストレートコレットを入れてつかみます。エヌティーツールのエンドミルチャックのように、3.0〜16.0mmをつかむサブホルダもあります。

日研工作所の資料では、一般的なミーリングチャックはシャンクに油気があると締付力が大きく下がり、スリップを起こすおそれがあります。シャンクとチャックの内側の油を拭いてから締めます。難削材の重切削なら、BIGのメガパーフェクトグリップのようにキーグリップで抜けを止める型を使います。

日研工作所のミーリングチャック BT40-C32-85は、100mm先端で5μm以内です。ほかの製品は、公式の資料に振れの数字を書いていません。挿入する刃物のシャンク径は、h6〜h7のものを使います。

ホルダは短いほど剛性が上がります。MSTの資料では、剛性は長さの3乗に反比例し、105mmのホルダと比べてBT40のL寸85mmはたわみ量が約半分です。深い所を削るときだけ長い型にし、マンヨーツールはBT40の32mm径でL寸90mmから200mmまでそろえています。

日研工作所は、直付けならCKFN-Dナットでセンタスルーにします。MSTのハイアートミーリングチャックはクーラントスルー・ノズルスルー・刃物スルーに使えます。BIGのメガパーフェクトグリップは、3か所の吐出口からジェットスルークーラントを出します。

エヌティーツールのBT40-CT32SA-90は、寸法表の最高回転数が12,000min⁻¹です。日研工作所は、高速回転用のミーリングチャック（40,000r/min）を別の型で出しています。ほかの製品は、型ごとの寸法表で回転数を確かめてから使います。

締付リングは専用のハンドルで締め、MSTのハイアートミーリングチャックは約1⁠回転半で締め終わります。エヌティーツールの資料では、刃物を外すとき、刃物が抜けた状態からさらに1回転以上リングを緩めます。大東精工の資料では、使ったあとはキャップを緩めて工具を外してしまっておき、つかんだまま長く置くとホルダの寿命を縮めます。

表には、日研工作所・BIG DAISHOWA・エヌティーツール・MSTコーポレーション・聖和精密工機・マンヨーツールの6社を載せています。日研工作所は1963年にミーリングチャックを開発し、ストレートシャンクのエンドミルをつかめるようにしました。
