GUIDE / MILLING-CHUCK

ミーリングチャックとは？マシニングセンタでエンドミルをつかむミーリングチャックの種類（ローラ締め式・コンパクト型・工具抜け防止付き）と⁠、把握径・L寸・回転数の選び方

マシニングセンタでエンドミルを強くつかむミーリングチャックの仕組み、ローラ締め式・コンパクト型・工具抜け防止付きの違い、把握径とL寸の選び方、クーラントの通し方、締め方と手入れを、メーカーの公式資料をもとにまとめました。

2026年10月30日更新

この記事の答え

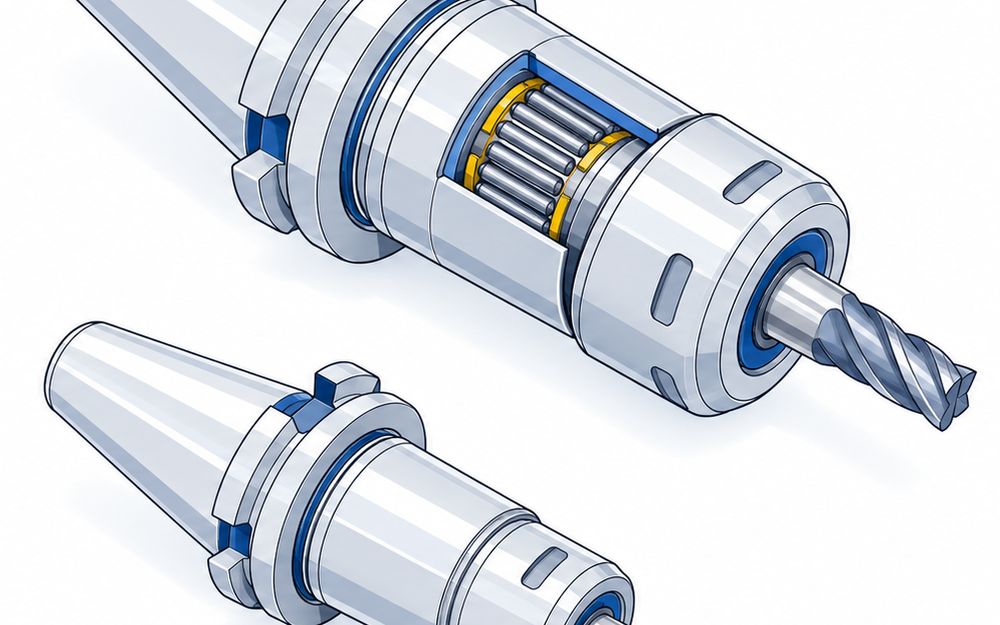

ミーリングチャックは、マシニングセンタの主軸に付けて、エンドミルのストレートシャンクを締付リングの中のニードルローラで強く締めるツールホルダです。重切削のベースホルダとして使い、ストレートコレットを入れれば細いシャンクもつかめます。種類は、標準のローラ締め式・ナットを細くしたコンパクト型・工具の抜けを止める抜け防止型の3つです。選ぶときは「シャンク（BT40など）」「つかむ径」「L寸（基準面からの長さ）」の3つを先に決めます。

ミーリングチャックとは

ミーリングチャックは、エンドミルのストレートシャンクを全周から強く締めてつかむツールホルダです。日研工作所は、ミーリングチャックをマシニングセンタのベースホルダと位置づけています。日研工作所は1963年にミーリングチャックを開発し、ストレートシャンクのエンドミルをつかめるようにしました。

比較ページには、日本の会社が自社で作るミーリングチャックを、各社の代表の型の単位で載せています。コレットチャック・ハイドロチャック・焼きばめホルダ、ドリルチャック、コレットやサブホルダの単体は載せていません。

3つの種類

ローラ締め式（標準）は⁠、締付リングの中のニードルローラで締める型です。日研工作所の BT40-C32-85、BIG DAISHOWA のニューハイパワーミーリングチャック、MSTコーポレーションの BT40-ART32-85、マンヨーツールの BT40-MMC32-90 があります
コンパクト型は、締める仕組みはそのままに、締付ナットを細くした型です。聖和精密工機の CSチャック SBT40-CS32-105 があります
工具抜け防止付きは、重切削での工具の抜けとスリップを止める型です。BIG DAISHOWA のメガパーフェクトグリップと、エヌティーツールの BT40-CT32SA-90 があります

つかめる径（把握径）

BIG DAISHOWA のニューハイパワーミーリングチャックは、12〜50.8mm
エヌティーツールのスーパータイトロックは、16〜42mm
日研工作所は、C12 と C16〜C42 をそろえます
細いシャンクは、ストレートコレットを入れてつかみます。エヌティーツールのエンドミルチャックのように、3.0〜16.0mm をつかむサブホルダもあります
日研工作所は、挿入する刃物のシャンク径を h6〜h7 としています

L寸（基準面からの長さ）の選び方

ホルダは短いほど剛性が上がり、たわみが減ります
MSTコーポレーションの資料では、剛性は長さの3乗に反比例し、105mm のホルダと比べて BT40 の L寸 85mm はたわみ量が約半分です
深い所を削るときだけ長い型にします。マンヨーツールは、BT40 の 32mm 径で L寸 90mm から 200mm までそろえています

抜けとスリップを防ぐ

日研工作所の資料では、一般的なミーリングチャックはシャンクに油気があると締付力が大きく下がり、スリップを起こすおそれがあります
締める前に、シャンクとチャックの内側の油を拭きとります
難削材の重切削では、BIG DAISHOWA のメガパーフェクトグリップのように、エンドミルの平取り部にキーグリップをのせて抜けを止める型を使います。チタンやインコネル向けです
