放電加工機とは？ワイヤ放電加工機（ワイヤカット）・形彫り放電加工機・細穴放電加工機の違いと選び方

金型や精密部品を作る放電加工機の仕組み、ワイヤ放電加工機・微細加工向けの機械・形彫り放電加工機・細穴放電加工機の違い、加工液の水と油の選び方、ワイヤ径とテーパ角の見方を、メーカーの公式資料をもとにまとめました。

2026年10月14日更新

この記事の答え

放電加工機は、電気の火花で金属を少しずつ溶かし、焼入れ鋼や超硬合金でも図面どおりの形に仕上げる工作機械です。細いワイヤで切り抜くワイヤ放電加工機（ワイヤカット）、電極の形を写す形彫り（型彫り）放電加工機、穴をあける細穴放電加工機に分かれます。選ぶときは「突き抜けた輪郭か、底のある凹みか、穴か」「加工物の大きさと重さ」「どこまで細かい形が要るか」の3つを先に決めます。

放電加工機とは

放電加工は、電極に電圧をかけて加工物に近づけ、間の加工液の絶縁を破って火花（放電）を飛ばし、その熱で加工物の表面を溶かす加工です。溶けたくずは加工液が流し出し、絶縁が戻ったところでまた放電させます。これを1秒に何千回、何万回と繰り返して形を作ります。

刃物で削るのと違い、電気が通る材料なら硬さに関係なく加工できます。焼入れした鋼、超硬合金、チタンも削れます。刃物が当たらないので、加工物に大きな力がかからず、変形やひずみが出にくいのも特長です。反対に、樹脂のように電気を通さない材料は加工できません。

比較ページには、金型や精密部品の加工で使う放電加工機を、ワイヤ放電加工機・微細加工向けのワイヤ放電加工機・形彫り放電加工機・細穴放電加工機の4つに分けて載せています。マシニングセンタや旋盤などほかの工作機械、レーザー加工機、電極やワイヤだけの消耗品、加工の受託、中古機は載せていません。

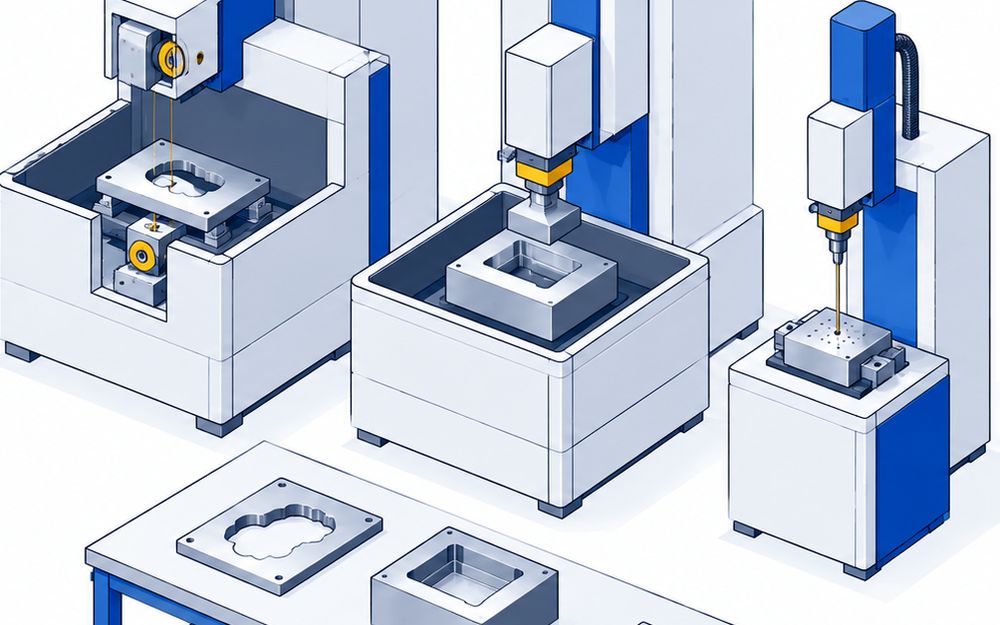

4つの種類

ワイヤ放電加工機（ワイヤカット）：上から下へ走らせた細いワイヤで、糸のこのように輪郭を切り抜きます。プレス金型のダイやパンチ、焼入れした部品の切り抜きに使います。例はソディックのVN400Q、ファナックのROBOCUT α-C600iC、三菱電機のMV4800R、西部電機のMM50UPです
微細加工向けのワイヤ放電加工機：直径0.02〜0.03mmの細いワイヤで、コネクタやリードフレームの小さな部品を切ります。例は牧野フライス製作所のUPN-01、西部電機のMEX15です
形彫り放電加工機：銅やグラファイトの電極の形を、加工物に写して彫ります。樹脂やダイカストの金型のキャビティを彫るのに使います。例は三菱電機のSV12P、牧野フライス製作所のEDAF2、アイトロニクスのAx1601です
細穴放電加工機：回るパイプ電極で細い穴をあけます。ワイヤ放電加工機のワイヤを通すスタート穴をあけるのに使います。例はソディックのK1C、エレニックスのCT300FX、日本放電技術のJEM-25Aです

ワイヤ放電加工機と形彫り放電加工機の違い

ワイヤ放電加工機は、ワイヤが装置の上から下へ張られているので、切った面は加工物の上から下まで突き抜けます。底を残す形は作れません。テーブルがX・Yに動いて輪郭を切り、U・V軸でワイヤを傾けると、テーパや上下で形の違う穴も切れます。

形彫り放電加工機は、電極を加工物に近づけて放電させ、電極の形をそのまま写します。電極が加工物を突き抜けなくてよいので、金型のキャビティのような底のある形を彫れます。電極も火花で少しずつ減るので、電極を作る手間と、減り方を抑える加工条件が仕上がりを決めます。

ワイヤ放電加工機の選び方

加工物の大きさと重さ：加工物の最大寸法と質量で、機械の大きさが決まります。比較ページでは、三菱電機のMV4800Rが3,000kg、ファナックのROBOCUT α-C600iCが1,000kg、西部電機のMM50UPが800kgまで載せられます
ワイヤ径：一般に直径0.05〜0.3mmです。細いワイヤほど小さな角や狭い溝を切れます。標準の機械は0.1〜0.3mmのものが多く、微細加工向けの西部電機MEX15は0.03mm、牧野フライス製作所のUPN-01は0.02mmまで使えます
テーパ角：抜き勾配を付けるなら、最大テーパ角とそのときの板厚を見ます。ファナックのROBOCUT α-C600iCは板厚150mmで±30°、ソディックのVN400Qは板厚100mmで±15°、西部電機のMM50UPは標準で板厚300mmまで±10°（オプションで板厚40mmなら±45°）⁠⁠⁠です
無人運転：夜間に回すなら、ワイヤが切れたときの自動結線を見ます。ファナックのROBOCUT α-C600iCは、板厚500mmまで水中で結線し、板厚150mmなら切れた所から結線し直します

加工液は水と油

ワイヤ放電加工機の加工液には、イオンを取り除いた水（純水）と⁠、放電加工用の油があります。

水：油より冷やす力が強く、加工くずを流しやすいので、速く切れます。標準のワイヤ放電加工機の多くは水です
油：絶縁性が高く、放電のすき間を狭くできるので、細かい形ときれいな面を出せます。微細加工向けの機械に多く、超硬合金を電気で傷めにくいという利点もあります
形彫り放電加工機は、灯油系の放電加工油（危険物第4類第3石油類）を使います

油を使う機械は、火災予防の基準に沿って置き場所と消火設備を決めます。

形彫り放電加工機の選び方

加工槽と加工物の重さ：彫りたい金型が加工槽に入り、テーブルに載るかを見ます。三菱電機のSV12Pは工作物1,000kg、牧野フライス製作所のEDAF2は500kg、アイトロニクスのAx1601は80kgまでです
電極の重さと自動交換：大きな電極を使うなら最大電極質量を見ます。SV12Pは80kg、EDAF2は50kgです。何本もの電極を夜通し使うなら、電極の自動交換（ATC）を付けます。EDAF2は特別仕様で8・16・32本です
置き場所と電源：アイトロニクスのAx1601は床の面積650mm角・200kgで、単相AC100Vでも動きます。小物を彫るなら、小さな機械から始められます

細穴放電加工機の選び方

細穴放電加工機は、パイプ状の電極を回しながら、中に加工液を通して放電させ、細い穴を速くあけます。ドリルと違って刃が折れないので、焼入れした後の部品にも穴をあけられます。

電極の太さ：あけたい穴の大きさで決めます。ソディックのK1Cと日本放電技術のJEM-25Aは直径0.2〜3.0mm、エレニックスのFX Ⅲシリーズは30μm〜8mmの穴に対応します
加工液：ソディックのK1Cは水溶性、日本放電技術のJEM-25Aは純水です。純水で使える機械は、特殊な加工液を用意しなくて済みます
移動量：ワイヤカットのスタート穴をあけるだけなら、加工物を載せて位置を合わせられる大きさがあれば足ります

価格

放電加工機の値段を公式に出しているメーカーは少なく、比較ページでは12製品中2製品だけです。ソディックのワイヤ放電加工機VN400Qは、2022年の発表時の標準価格が1,500万円〜（税抜）⁠で⁠し⁠た⁠。三菱電機の形彫放電加工機SV12Pは、2018年の発売時の標準価格が1,750万円（税抜）⁠で⁠し⁠た⁠。どちらも発表時の値段で、今の値段とは違うことがあります。ほかの機種は、加工物の大きさ・重さ・精度と台数を伝えて見積もりを取ります。
