コレットチャックとは？仕組み・種類（ER・高精度・ハイドロ・焼きばめ・タップ用・旋盤用）⁠と⁠、振れ精度・つかみ径・価格から選ぶ方法

コレットチャックとは

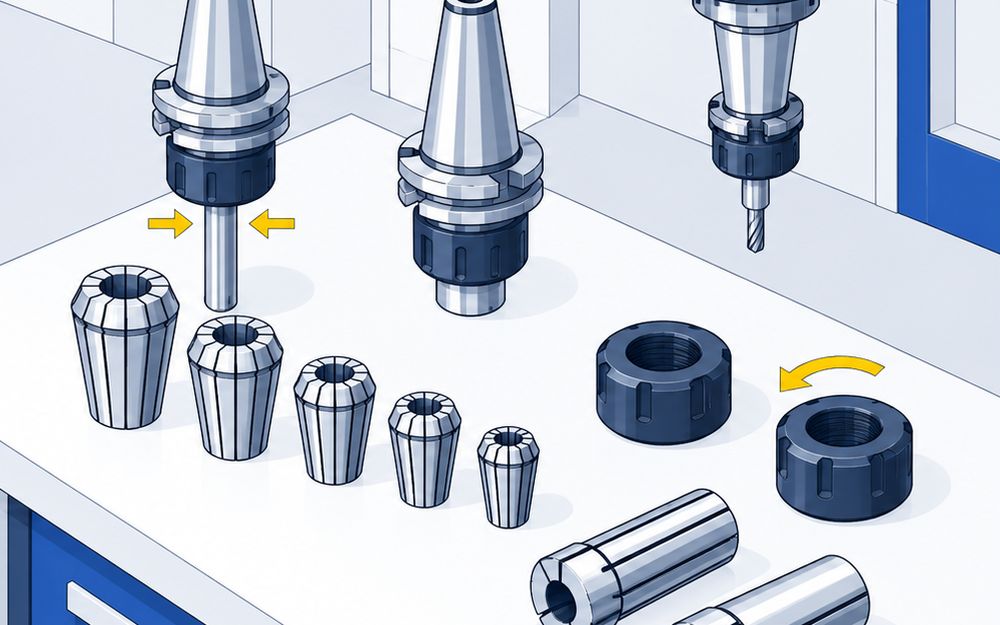

マシニングセンタの主軸に付けて工具をつかむツーリング（ツールホルダー）⁠と⁠、旋盤・自動盤の主軸で材料をつかむチャックがあります。どちらも、すり割りの入ったコレットをテーパの穴に押し込んで縮め、真ん中でつかみます。

比較ページには、11社16製品を載せています。家庭用・DIYの電動工具用だけの製品、切削工具そのもの、ミーリングチャックなどコレットを使わないホルダ、中古品、代理店が売る他社製品は載せていません。

仕組みと構造

• ナットで締める：ミーリング用は、ナットを締めるとコレットがテーパの穴に押し込まれてすぼまります
• 引き込んで締める：旋盤用の引き型は、コレットを主軸側へ引き込んで締めます
• 動かさずに締める：旋盤用の静止型は、コレットが前後に動きません。高松機械工業は、静止型は引き型より加工精度が良いとしています

テーパの角度

• ERコレットは欧州で標準の16°テーパです（DIN6499・ISO15488）
• 日研工作所のSKコレットは8°テーパで、16°テーパのチャックの2倍の把握力を出します

6つの種類

ERコレットチャック

• 規格品のコレットを使うので、組み合わせの自由がききます
• アルプスツールのARコレットはシリーズで0.3〜34mm。1個で呼び径から0.2〜2mm細い所までつかめます
• 載せた製品：BIG DAISHOWA メガERグリップ、アルプスツール ナイスミル

専用コレットの高精度チャック

• メーカー専用のコレットとナットで振れを小さくします
• BIG DAISHOWA のニューベビーチャックは口元1μm、日研工作所のスリムチャックは4D先端3μm以内（P級コレット）、ユキワ精工のスーパーG1チャックは本体とナット込みで5μmを保証します

ハイドロチャック

• 横のねじを締めると、中の油の圧力で内側が縮み、工具を全周でつかみます
• BIG DAISHOWA のハイドロチャックは、ねじを底まで締めれば締め終わりなので、締付けトルクを管理しなくて済みます
• 載せた製品：BIG DAISHOWA、エヌティーツール PHC・A、SCHUNK TENDO E compact

焼きばめホルダー

• 熱で穴を広げて工具を入れ、冷えて縮む力でつかみます。ナットが無いので先を細くできます
• 工具の着脱に焼ばめ装置を使います
• 載せた製品：MSTコーポレーション モノ3°、エヌティーツール SRD

タップ用

• エヌティーツールのSTPはM3〜M20のタップアダプタをクイックチェンジで替えられます
• アルプスツールのAR/GHは20MPaの高圧クーラントをオイルホールタップに通せます

旋盤・自動盤用

• 載せた製品：エーワン精密、高松機械工業、理研精機 SAD型、ハインブッフ・ジャパン トップラス ⁠⁠ミニ
• つかみ径と振れを公式に出していない製品が多く、機械と材料を伝えて見積もりを取ります

振れ精度の比べ方

• 測る位置をそろえます。口元の値と4D先端の値は比べられません
• コレットの等級（AA級・P級など）⁠と⁠、本体込みの値かコレット単体の値かも確かめます

価格の調べ方

• メーカーの公式サイトに値段を出している製品は、掲載した16製品のうち0製品でした
• 通販で値段が分かったのは5製品です。BT40・つかみ径20mmのハイドロチャックは43,978円と49,478円、BT40・つかみ径12mmの焼きばめホルダーは28,578円と32,978円でした（どれも税込・通販、2026年10月12日確認）
• 同じ方式・同じシャンク・同じつかみ径で比べます
