GUIDE / IMAGE-SENSOR

イメージセンサとは？産業用のイメージセンサ（CMOS・CCD・ラインセンサ・SWIR⁠）の種類と、画素サイズ・シャッター方式・撮る速さの選び方

産業用カメラや検査装置・計測機器に入れるイメージセンサ（撮像素子）の4つの種類、CMOSとCCDの違い、グローバルシャッターとローリングシャッターの違い、ラインセンサとエリアセンサの使い分け、画素サイズと光学サイズの見方を、メーカーの公式資料をもとにまとめました。

2026年10月29日更新

この記事の答え

イメージセンサは、カメラの中で光を電気の信号に変えて画にする半導体の部品です。撮像素子とも呼びます。2次元の画を撮るCMOSエリアセンサ、1列ずつ撮るラインセンサ、CCDのエリアセンサ、短波赤外まで撮るSWIRセンサに分かれます。選ぶときは「動く物を撮るか（シャッター方式）」「どれくらい細かく・広く撮るか（画素数・画素サイズ・光学サイズ）」「どの波長を見るか」の3つを先に決めます。

イメージセンサとは

イメージセンサは、レンズが集めた光を画素ごとに電気の信号に変える部品です。産業用カメラ、外観検査装置、分光器、計測機器の中に入っています。

比較ページには、メーカーが自社で作るイメージセンサを、品番の単位で載せています。レンズや通信を付けた完成品のカメラ、評価ボードだけ、スマートフォン・車載向けだけの品は載せていません。

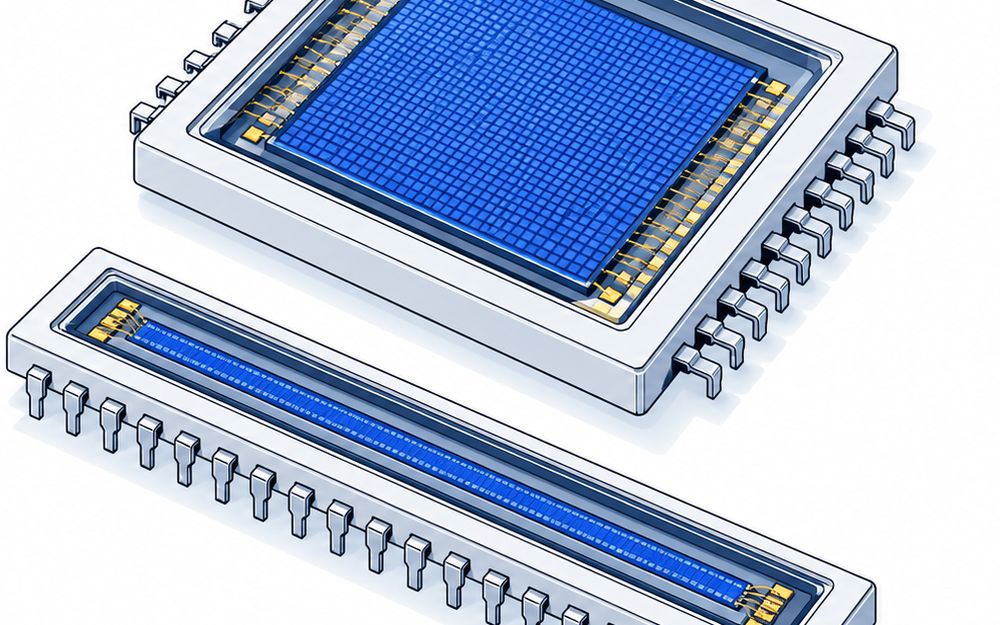

4つの種類

CMOSエリアセンサは、画素を縦横に並べて2次元の画を1回で撮ります。例はソニーのIMX900、キヤノンのLI5030SA、ams OSRAMのCMV4000、GpixelのGMAX2509、テレダインのLince5M NIRです
ラインセンサは、1列か数列の画素で流れる物を1列ずつ撮ります。例は浜松ホトニクスのS13488、ams OSRAMの4LS15K、テレダインのLS4Kです
CCDエリアセンサは、画素にためた電荷を順に送って読み出します。例は浜松ホトニクスのS7170-0909、シャープのRJ33B3AA0DTです
SWIRセンサは、可視光より長い短波赤外まで撮ります。例はソニーのIMX992で、400〜1700nmを撮れます

グローバルシャッターとローリングシャッター

ローリングシャッターは1行ずつ順に露光します。速く動く物はゆがんで写ることがあります
グローバルシャッターは全画素を一度に露光します。動く物もゆがまず、フラッシュとも合わせやすくなります
検査ラインやバーコードの読み取りのように動く物を撮るなら、グローバルシャッターを選びます

画素サイズと光学サイズ

画素が大きいと光を多く集められ、暗い所やノイズに強くなります。キヤノンのLI5030SAは6.4μm画素です
小さい画素で数を増やした型もあります。ソニーのIMX900は2.25μm画素で約320万画素、GpixelのGMAX2509は2.5μm画素で4200×2160画素です
光学サイズは受光面の大きさの呼び方で、合うレンズが決まります。IMX900（1/3.1型）はSマウント、Lince5M NIR（1インチ）はCマウントのレンズを使えます
