はんだ付け用フラックスとは？電子基板で使うフラックスの種類（ハライド入り・ハロゲンフリー・高粘度）と⁠、分類・固形分・洗浄・価格の選び方

はんだ付け用フラックスとは

フラックスは、はんだ付けする金属の表面の酸化膜を取り、加熱中に母材やはんだが酸化し直すのを防ぐ薬剤です。弘輝の解説では、酸化膜の取り方が足りないと、ぬれない（不濡れ）・⁠は⁠じ⁠く（ハジキ）⁠と⁠い⁠っ⁠た不良が起きます。

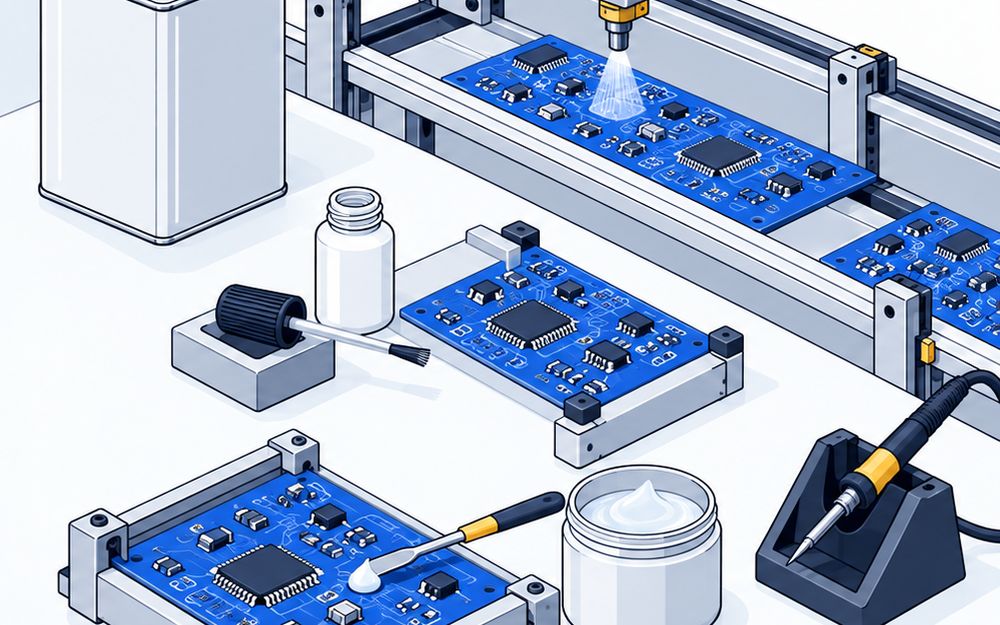

千住金属工業の製品ページでは、フロー用の液状フラックスは、ロジンや活性成分を溶剤で溶かして液状にしたものです。スプレー・浸漬・はけ塗り・発泡で基板に塗ります。

比較ページには、日本の会社が自社で作るか自社の品番で売るフラックスを、品番の単位で載せています。はんだ合金の入ったソルダーペーストとやに入りはんだ、ろう付け用・溶接用のフラックス、フラックス洗浄剤は載せていません。

3つの種類

• ハライド入り（液状）は⁠、活性剤のハライドを少し入れて酸化膜を取る力を強めた型です。例は千住金属工業の ESR-1100M、タムラ製作所の EC-19S-8、弘輝の JS-E-15L、日本スペリア社の NS-F850、ホーザンの H-722-500、サンハヤトの HK-L1500 ⁠⁠です
• ハロゲンフリー（液状）は⁠、ハロゲンを入れずに作った型です。例は千住金属工業の ES-Z-15、弘輝の JS-EU-31、日本スペリア社の NS-F901、ホーザンの H-728 ⁠⁠です
• 高粘度（ジェル・ペースト状）は⁠、流れにくく、表面実装部品の手直しに使う型です。例はサンハヤトの SMD-F25 ⁠⁠です

ROL0・ROL1などの分類

• IPCの J-STD-004B による分類で、各社が品番ごとに書いています
• 最後が0の型はハライドを入れない型です。弘輝の JS-EU-31 は ORL0 で、ハライド含有量は0%です
• 日本スペリア社の NS-F901 は ROM0 で、ハライド含有量は0.00mass%⁠⁠⁠です
• 弘輝の JS-E-15L は ROL1 で、ハライド含有量は0.063%です

ハロゲンフリーの基準

• 弘輝の解説では、JEITAのハロゲンフリーは、F・Cl・Br・I がそれぞれ1000ppm以下です
• IPCの低ハロゲンは、Cl と Br の合計が1000ppm未満です
• 定義はメーカーで少しずつ違うので、取引先がどの規格を求めているかを先に確かめます

固形分と残さ

• 固形分の少ない型は、残さが少なく仕上がりがきれいです
• 弘輝の JS-EU-31 は、固形分2.7%の有機酸系です
• タムラ製作所の EC-19S-8 は15%、日本スペリア社の NS-F850 は16.0mass%、サンハヤトの HK-L1500 は15.4%です

洗浄はいるか

• 弘輝の解説では、無洗浄タイプでも、絶縁信頼性と腐食防止は基本的に確保されています
• 検査ピンの当たり・外観検査・コーティング剤を使うときは、残さの洗浄を考えます
• 千住金属工業の 405F のように腐食性の高い型は、洗ったあとよくすすぎ、乾かします

消防法と値段

• アルコールなどの溶剤を使うものは危険物です。サンハヤトの HK-L1500 は第4類第1石油類で、引火点は11.7℃です
• タムラ製作所の VOF-21S-1 は、VOCを大きく減らした非危険物のフラックスです
• 値段を出しているのはホーザンとサンハヤトです。ホーザンの H-722-500（500mL）は2,068円（税込）、サンハヤトの HK-L1500（14kg缶）は86,900円（税込）⁠で⁠⁠⁠⁠す
• ほかの会社は値段を出していないので、見積もりを取ります
