斜流ポンプとは？軸流・渦巻との違いと、立軸・横軸・渦巻斜流の選び方

斜流ポンプとは

斜流ポンプは、羽根車の回転で水を斜めの向きに押し出して送るポンプです。羽根車が径方向に押し出す渦巻ポンプと、軸の方向に押し出す軸流ポンプの中間の形です。雨水や河川の排水、農業用の揚排水、上下水道の取水・送水、発電所の冷却水などで使います。

比較ページには、日本のメーカーが自社で作る斜流ポンプを、型式の単位で載せています。渦巻ポンプ、可搬の排水用水中ポンプ、軸流ポンプは載せていません。

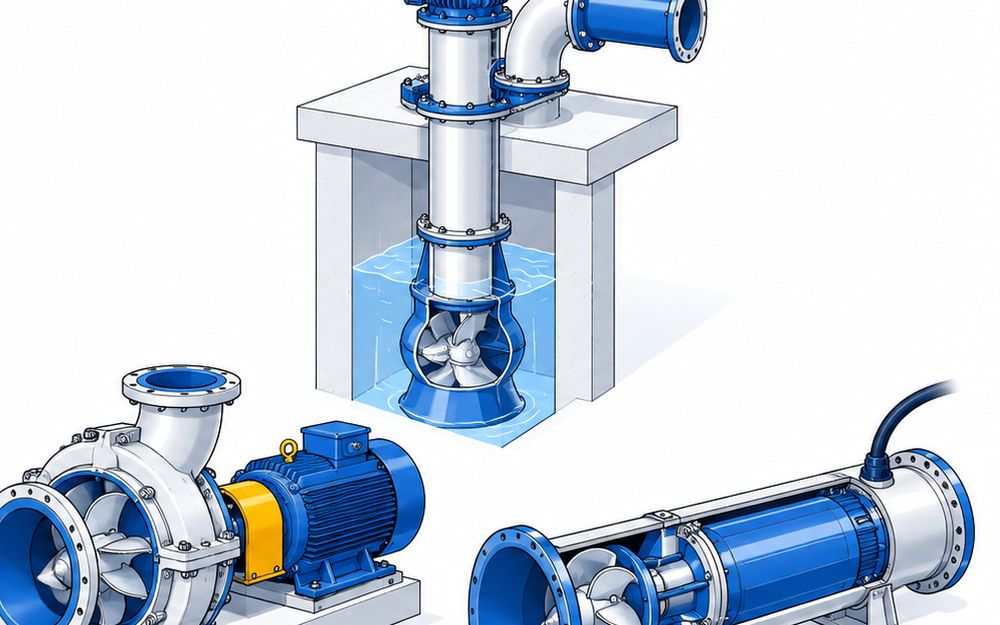

4つの形

• 立軸斜流ポンプは、羽根車を水面下に沈めて使う形です。例は、酉島製作所のSPV、石垣のIDFV、日立インダストリアルプロダクツのSP-Vです
• 横軸斜流ポンプは、ポンプと駆動機を同じ床に置く形です。例は、酉島製作所のSP、電業社機械製作所のPF、日立インダストリアルプロダクツのSP-Hです
• 渦巻斜流ポンプは、案内羽根の無い渦巻形のケーシングで、異物を通しやすい形です。例は、電業社機械製作所のVSFと石垣のIDVVです
• 横軸水中斜流ポンプは、水中モータと一体のポンプを横に据える形です。例は、新明和工業のSAH-L/SDH-Lです

軸流ポンプとの違い

• 軸流ポンプは、斜流ポンプよりさらに低い揚程で使います。酉島製作所の軸流ISは横軸斜流SPより、ISVは立軸斜流SPVより低揚程です
• 横軸斜流は、酉島製作所のSPが全揚程2〜9m、電業社機械製作所のPFが2〜10mです
• 立軸斜流は、石垣のIDFVが2〜20m、酉島製作所のSPVが100mまでです

立軸と横軸の選び方

• 立軸は、羽根車が水に浸かっているのですぐに起動でき、満水の操作が要りません。駆動機を上に置くので、機場を小さくできます
• 横軸は、主要部が水上にあるので腐食が少なく、ケーシングを上下に分けて陸上で整備できます。ポンプと駆動機を同じ床に置くので、建屋を低くできます
• 電業社機械製作所のPFは、乾式満水システムで水を張らない無水化機場にできます

口径と吐出し量

• 口径は、酉島製作所のSPVが300〜2,800mm、SP・電業社機械製作所のPF・石垣のIDFVが400〜2,000mmです
• 吐出し量は、石垣のIDFVが12〜600m³/min、電業社機械製作所のPFが14〜620m³/minです。酉島製作所のSPVは流量600〜81,600m³/hです
• 渦巻斜流は、電業社機械製作所のVSFが2.5〜700m³/min・全揚程3.4〜54m、石垣のIDVVが6〜380m³/min・揚程5〜40mです

値段

• どのメーカーも、公式ページに値段を出していません。吐出し量・全揚程・口径・機場の条件・駆動機を伝えて見積もりを取ります
