エアフィルタとは？プレ・中性能・HEPA・ケミカルの違い、捕集効率の測り方とJIS B 9908、圧力損失と交換の時期、選び方

エアフィルタとは

空調機（⁠エアハンドリングユニット）や換気の給気口、クリーンルームの天井の吹出口に入れて、通る空気の中の粒子やガスを取ります。目が詰まってきたら、フィルタごとか、ろ材だけを取り替えます。

このページで扱うのは、建物・工場・クリーンルームの空調に入れる交換式のフィルタです。工場の圧縮空気（空圧機器⁠）⁠に入れるラインフィルタ・ドレンフィルタは、名前は同じ「⁠エアフィルタ」でも、配管の中の高い圧力で水や油を取るもので、比べる数字（最高使用圧力・接続口径など⁠）⁠も違います。こちらは別の比較で扱います。

4つの区分

• プレ（粗じん用）：パネル形・ロール・巻取形。このページでは日本スピンドル製造の30/30形（質量法90〜92%）
• 中性能：袋形・V形・ミニプリーツ・セパレータ形。このページの4製品は、どれも610×610mmで定格56m³/minの型式がある
• HEPA・ULPA：セパレータ形・ミニプリーツ形。このページのHEPAは0.3µmで99.97%以上か99.99%以上
• ケミカル：プリーツ形・ハニカム形。ニッタのGIGAWAVE、ニチアスのケミカルガード TOMBO

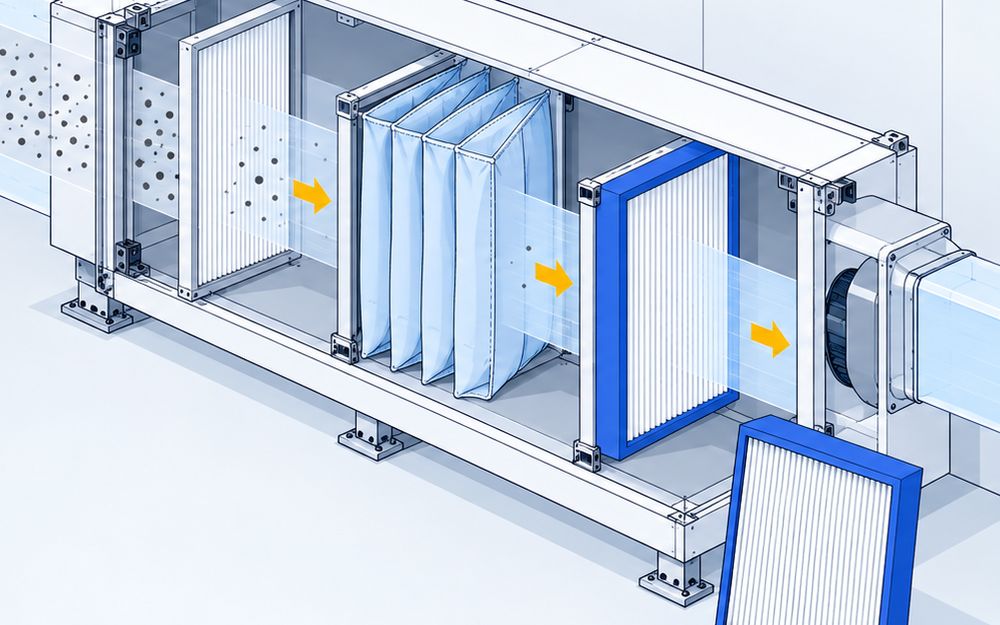

空調機の中では、空気の入口からプレ→中性能→HEPAの順に重ねます。前のフィルタが大きいほこりを先に取るので、後ろの目の細かいフィルタが詰まりにくくなります。ケミカルフィルタは、粒子用のフィルタでは取れないガスを取るために、粒子用と組み合わせて使います。ニッタはケミカルフィルタの使い道に、クリーンルームのシステム天井のULPAの上流側を挙げています（⁠ニッタ ケミカルフィルタ カタログ）⁠。

捕集効率の測り方とJIS B 9908

カタログの「効率90%」は、試験方法が違えば同じ意味になりません。日本無機のビル空調用カタログは、HEPAを計数法、中高性能を計数法、粗じんを質量法で測り、それぞれ旧JIS B 9908の形式1・形式2・形式3によるとしています（⁠日本無機 ビル空調用カタログ）⁠。

• 質量法：試験用の粉じんを流し、フィルタが取った重さの割合で示します。粗じん用のフィルタに使います
• 比色法：フィルタの前後の空気をろ紙に通し、汚れ具合（色の濃さ⁠）⁠を比べます
• 計数法：決めた大きさの粒子（0.3µm・0.4µm・0.7µmなど⁠）⁠を数え、前後の数の割合で示します。HEPAはこの方法で示します

JIS B 9908は2019年2月20日に、ISO 16890をもとにした部ごとの規格に分けて作り直され、JIS B 9908:2011は廃止されました。規格群は、ISO 16890の4部と、JIS独自の換気用電気集じん器（第5部⁠）⁠と超高性能フィルタユニット（第6部⁠）⁠の計6部です。第1部では、0.3〜1µmの粒子に対する捕集率をJ‑ePM1、0.3〜2.5µmをJ‑ePM2.5、0.3〜10µmをJ‑ePM10と表します（日本規格協会 JIS B 9908-1:2019 プレビュー）⁠。

今もカタログには「JIS B 9908形式2」のように旧規格の書き方が残っています。新しい表し方と並んでいるときは、どちらの方法の値かを確かめて、同じ方法どうしで比べます。

HEPAとULPA

HEPAは、0.3µmの粒子を99.97%以上取るフィルタです。このページのHEPAは、日本無機のATMと日本バイリーンのVNタイプが0.3µmで99.97%以上、ニッタのマイクロエミレント EHSが99.99%以上、ケンブリッジのアブソリュート・フィルタは99.97%以上と99.99%以上を選べます。

ULPAは、HEPAよりさらに細かい粒子まで取るフィルタで、日本バイリーンのULPA（VUタイプ⁠）⁠は0.15µmで99.9995%です（⁠日本バイリーン HEPA・ULPAフィルタ カタログ）⁠。どちらを使うかは、クリーンルームに求める清浄度で決めます。

圧力損失と交換の時期

圧力損失は、フィルタを空気が通るときの抵抗です。新品のときの値を初期圧力損失、ここまで上がったら替えるという値を最終圧力損失と呼びます。

圧力損失が上がると、ファンが同じ風量を送れなくなり、電気代も上がります。空調機のフィルタの前後に差圧計を付けておくと、詰まり具合を見ながら替え時を決められます。初期圧力損失の低いフィルタは、ファンの負担を減らせます。同じ610×610mmのHEPAでも、ニッタのEHSは初期60Pa（風速0.5m/s時）、日本無機のATMと日本バイリーンのVNタイプは初期245Paです。

ビルの空調と建築物衛生法

建築物における衛生的環境の確保に関する法律（建築物衛生法⁠）⁠の対象になる建物で空気調和設備を使う場合、施行令第2条は、浮遊粉じんの量を空気1m³につき0.15mg以下に保つよう定めています（e-Gov法令検索 建築物衛生法施行令、仙台市 特定建築物の維持管理基準）⁠。フィルタの種類までは決まっていないので、外気の汚れと建物の使い方に合わせてプレと中性能を組み、空気環境の測定の結果で見直します。

選び方

1. 何をどこまで取るかを決める：部屋のほこりを減らすだけならプレと中性能、クリーンルームならHEPAかULPAを最後に、ガスや分子状の汚れならケミカルを足します
2. 入る寸法と風量を確かめる：610×610mmの角形が多く、奥行と定格風量で型式が分かれます。日本スピンドル製造の30/30形のように、呼び寸法610×610で実寸594×594mmの型式もあります。奥行の浅い空調機には、奥行45〜65mmの薄い型式があります
3. 効率は同じ試験方法どうしで比べる：質量法・比色法・計数法・光散乱積算法の数字は並べて比べられません
4. 圧力損失を見る：初期の値と最終の値を聞き、ファンに余力があるかを確かめます。圧力損失の高いフィルタに替えると、風量が落ちます
5. 替えるときのごみを考える：日本スピンドル製造のエコリターンEXはろ材パネルだけ、ケンブリッジのエコ・ウィングはV形のカートリッジパックだけを替える型式です
6. 値段は見積もりを取る：このページで値段を公開しているのは、日本エアーテックの交換用HEPA（⁠55,550円・税込・公式通販）だけです。ほかは型式と枚数を伝えて見積もりを取ります

エアフィルタのメーカー比較では、8社12製品を区分ごとに、公式資料の捕集効率・初期圧力損失・定格風量・寸法で並べています。
