渦巻ポンプとは？基礎知識・構造と仕組み・遠心ポンプやタービンポンプとの違い・選び方

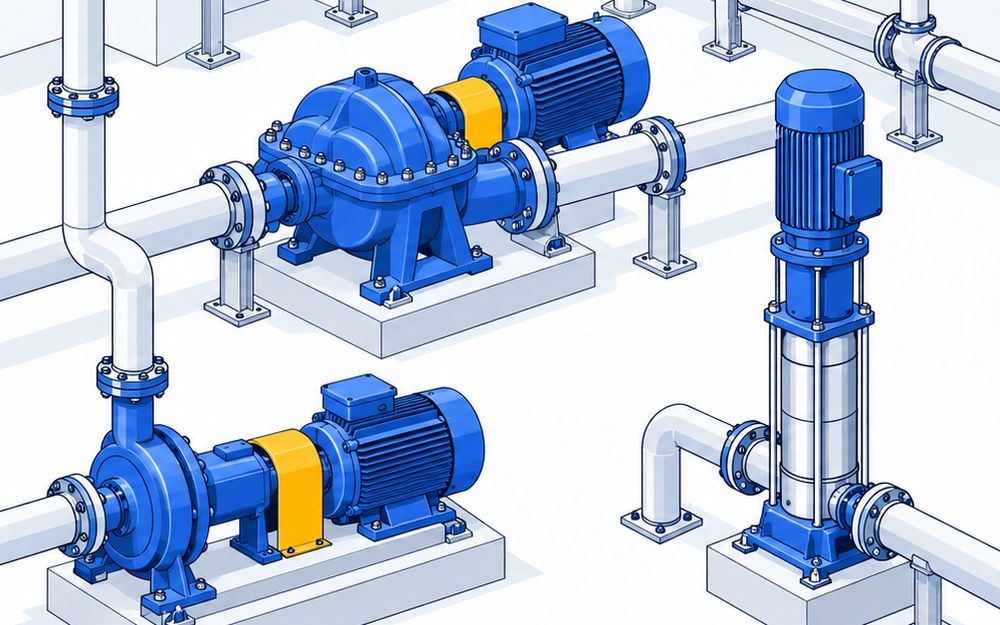

渦巻ポンプとは

渦巻ポンプ（うず巻ポンプ）は⁠、羽根車の遠心力で液を送る遠心ポンプの代表です。工場の給水・揚水、冷却水や冷温水の循環、薬液の移送に使います。JIS B 8313（小形渦巻ポンプ）は⁠、清水を扱う片吸込形単段で、吸込口径40〜200mmの一般用のポンプを定めています。

比較ページには、陸上に置いて使う業務用の渦巻ポンプを載せています。水中ポンプ、膜で送るダイヤフラムポンプ、家庭用だけの品、部品だけの品は載せていません。

構造と仕組み

1. モーターで羽根車（インペラ）⁠を⁠回⁠⁠⁠⁠す
2. 羽根車の中心から吸い込んだ液が、遠心力で外へ飛び出す
3. まわりの渦巻室（ボリュート）が⁠、液の速さを圧力に変えて吐出し口へ送る
4. 軸が本体を貫く所は、メカニカルシールかグランドパッキンでふさぐ

東京消防庁の資料は、羽根車の外周が渦巻室だけのものをボリュートポンプ、外周に案内羽根があるものをタービンポンプと分けています。

遠心ポンプ・タービンポンプとの違い

• 遠心ポンプ：羽根車の遠心力で液を送るポンプのまとまり。渦巻ポンプもタービンポンプも、この中に入る
• タービンポンプ：羽根車の外周に案内羽根があり、液の勢いを少しずつ圧力に変える。高い揚程に向くが、設計点を外れると効率が急に落ちる（東京消防庁の資料）
• 渦巻（ボリュート）ポンプ：案内羽根が無く、小さく軽くつくれる。消防車のポンプもタービンポンプから替わりつつある

種類（方式）⁠の⁠違⁠⁠⁠⁠い

片吸込渦巻ポンプ⁠（単段）

羽根車1枚で、片側から吸い込んで送る、いちばん一般的な型です。

• 荏原製作所の50X40FSFD51.5Eは、口径50×40mm・1.5kWで、積算価格242,000円
• 川本製作所のGE‑C形は、配管を外さずに分解できるBack Pull Out構造
• 日立産機システムのJDH形は、インバータ内蔵のPMモータで回転速度を変えられる
• 酉島製作所のCAM・CASは、口径250mm・流量1,200m³/hまでのプラント向け

多段渦巻ポンプ

羽根車を何段も重ね、高い揚程を出します。

• テラルのM型は、高圧洗浄・高圧移送の装置向け
• 鶴見製作所のTVMK型は、出力1.5〜75kWまでそろう

自吸式渦巻ポンプ

一度水を張れば、吸込管の空気を自分で抜いて吸い上げます。水面より上に置けます。

• 川本製作所のFS形は、全機種自吸式でフート弁がいらない
• テラルのESPM型は、接液部が樹脂とSUS316で海水にも使える
• 鶴見製作所のTCP型は、セミオープン羽根車で少しの異物を含む汚水も送れる

シールレス（マグネット・キャンド）

軸封を無くし、液が軸から漏れないようにした型です。

• イワキのMXシリーズは、接液部がGFRPPのマグネットポンプ
• TEIKOKUのキャンドモータポンプ（F型）は⁠、有害な液や引火しやすい液を漏らさずに送る

呼び水とエア抜き

荏原製作所のFSD型の取扱説明書にある手順です。

1. 吐出し弁を開け、呼び水じょうごか呼び水口から水を入れる
2. 手で軸を回し、羽根車の中の空気を出し切る
3. 吐出し弁と空気抜き弁を閉じ、吸込弁を全開にする
4. スイッチを入れ切りして、回転の向きと異常が無いかを確かめてから運転する

• 呼び水なしで運転すると、故障の原因になる
• 吐出し弁を閉じたまま1分以上回さない（中の水温が上がる）

選ぶときに見る点

• 吐出し量と全揚程：配管の長さと高さから決め、選定図（性能曲線）で型式を選ぶ。50Hzと60Hzで性能が変わる
• 置く場所：水面より上なら、吸込全揚程の範囲（荏原製作所⁠のFSD型は−6m・20℃⁠）に収めるか、自吸式にする
• 液の種類と温度：清水用は水道水・工業用水・井戸水が前提。薬液はシールレスや樹脂・ステンレスの型を選ぶ
• 軸封：メカニカルシールは消耗品なので、日立産機システムは予備品を備えるよう書いている
• 値段：値段を出しているのは荏原製作所（積算価格）とテラル（参考価格）⁠だ⁠け⁠で⁠、ほかは見積もりを取る
