油圧のオイルフィルターとは？サクション・ライン・リターンの違いと、ろ過精度・交換時期の見方

この記事の答え

油圧のオイルフィルターは、作動油に混じったごみや摩耗粉をエレメントでこし取り、ポンプやバルブを守る部品です。回路のどこに付けるかで、サクション（吸込み側）、ライン（圧力側）、リターン（戻り側）の3つに分かれます。選ぶときは「付ける場所」「最高使用圧力」「流量」「ろ過精度」「使う作動油」の順に決めます。

油圧のオイルフィルターとは

油圧の回路では、ポンプやシリンダの摩耗粉、外から入るほこりなど、いろいろな所でごみが出ます。大生工業は、油圧機器のトラブルの7割近くが油の汚れによると案内しています（大生工業フィルタ）。オイルフィルターは、ケース（ハウジング）⁠の⁠中⁠にエレメントを入れ、油をエレメントに通してごみをこし取ります。

比較ページでは、工場の油圧装置と産業機械で使う油圧用のフィルターを、各社の代表シリーズの単位で並べています。車・バイクのエンジンオイル用のフィルター、エレメントだけの製品、ポンプ付きで回路の外からタンクの油をきれいにするろ過装置、代理店や商社が売る他社製品は入れていません。配管の金網で異物を止める部品はストレーナの比較⁠にあります。

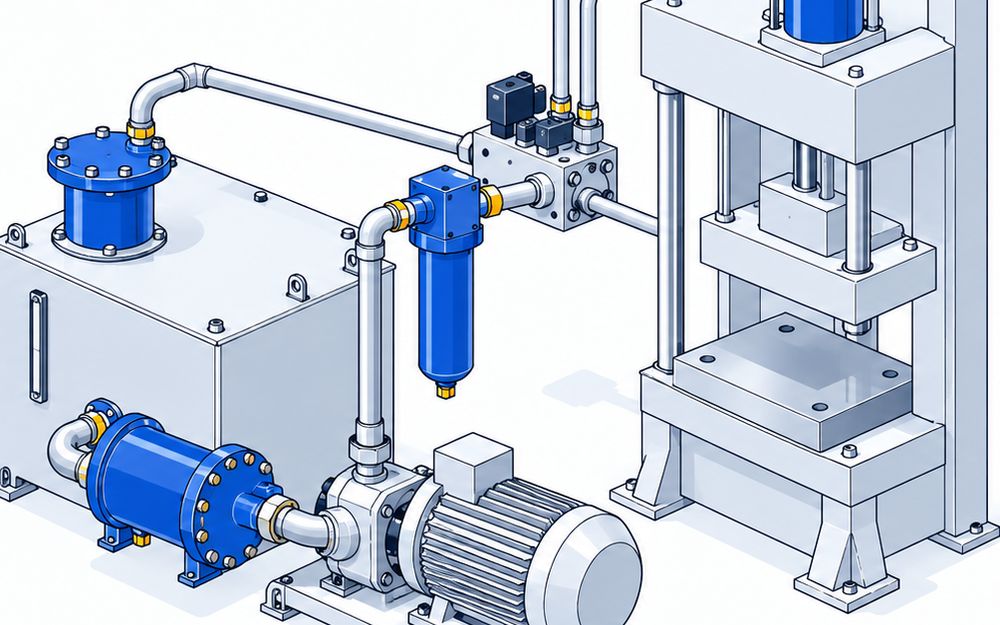

種類	付ける場所	守るもの	掲載した製品の例
サクション	タンクの吸込み口・ポンプの手前	ポンプ	SMC、日本フィルトレーショングループ
ライン	ポンプが送り出した圧力の配管	バルブ・シリンダ	大生工業、SMC、日本ポール、日本フィルトレーショングループ、ヤマシンフィルタ
リターン	タンクへ戻る配管・タンクの上	タンク（次に吸う油）	大生工業、日本ポール、日本ドナルドソン

機械要素・⁠⁠⁠部品ストレーナのメーカー比較

配管のごみを金網でこし取る部品。Y形・U形・複式・オートストレーナ・樹脂製を、シリーズ単位で呼び径・材質・メッシュ・圧力から比べます。

メーカー 15社製品 202026年10月11日更新

3つの種類の違い

サクション（吸込み側）

ポンプが油を吸い込む前に付け、タンクの中のごみを吸わせない
抵抗が大きいとポンプが吸えなくなるので、目の粗い金網が中心
SMCのサクションガード FHGは、給油口のストレーナとエアブリーザも一体にしている

ライン（圧力側）

ポンプが送り出した油の配管に付け、バルブやシリンダに入る前の油をこす
回路の圧力がそのままかかるので、最高使用圧力で選ぶ
細かいろ紙やガラス繊維のろ材で、サーボ弁や比例弁のような細かい機器を守る

リターン（戻り側）

機械を動かしたあと、タンクへ戻る油をこす
回路の中で出た摩耗粉をタンクに入れないので、次に吸う油がきれいになる
圧力は低く、タンクの上面に載せる形が多い

選ぶ順番

付ける場所：守りたい機器の手前に付ける
最高使用圧力：回路の最高圧力より高いものを選ぶ（ラインは特に）
流量：ポンプの吐出量や戻りの流量に合わせる。流量が大きいほど圧力損失が増える
ろ過精度：守りたい機器に合わせる。細かくするほどエレメントが早く詰まる
使う作動油：鉱物油か、水グリコール・リン酸エステルなどの燃えにくい作動油かで、シール材と型式が変わる

ろ材の種類

ろ紙：もっとも一般的で、使い捨て。大生工業のCろ紙はガラス繊維を使い、マルチパステストでろ過性能を確かめている
ガラス繊維などの無機繊維：細かい粒子まで取る。日本ポールのアサロンは、ろ過比βx(c)=2000（ISO 16889）で格付けしている
金網：洗って使い回せる。サクションによく使う
ノッチワイヤ：ステンレスのワイヤのすき間でこす。金網より細かく、洗って使い回せる

交換時期とエレメントの扱い

交換頻度は時間で決めず、エレメントの前後の差圧を見るインジケータが目詰まりを知らせたら替える
新品にしてすぐインジケータが働くときは、目詰まりのほか、寒い日の始動で油が固い、元より細かいエレメントを付けた、を疑う（大生工業よくあるご質問）
金網とノッチワイヤのエレメントは洗って使い回せる。ろ紙のエレメントは新品に替え、シール材も新しくする（大生工業エレメント⁠の交換・洗浄方法）
流れの向きは決まっている。逆向きに付けると、インジケータやリリーフ弁が正しく働かない

値段

今回比べた10製品で、本体の値段を公式サイトに出している製品はありませんでした。最高使用圧力・接続口径・ろ過精度・使う作動油を決めて、メーカーか販売店に見積もりを取ります。
