ロックナットとは？ゆるみ止めナットの種類と、ダブル形・シングル形・軸受用の違い、締付けトルクと再使用の選び方

ロックナットとは

ロックナットは、ナットそのものにゆるみ止めの仕組みを持たせた部品です。機械・設備・鉄骨・鉄道・車両の締結で、点検や増し締めの手間を減らし、ナットの脱落を防ぐために使います。

比較ページには、日本の会社が自社で作るロックナットを、呼び径とねじの型番の単位で載せています。歯付き座金と組み合わせるだけの普通のベアリングナット、電線管やケーブルグランド用のロックナット、ゆるみ止め座金だけの製品、商社が売る製品は載せていません。

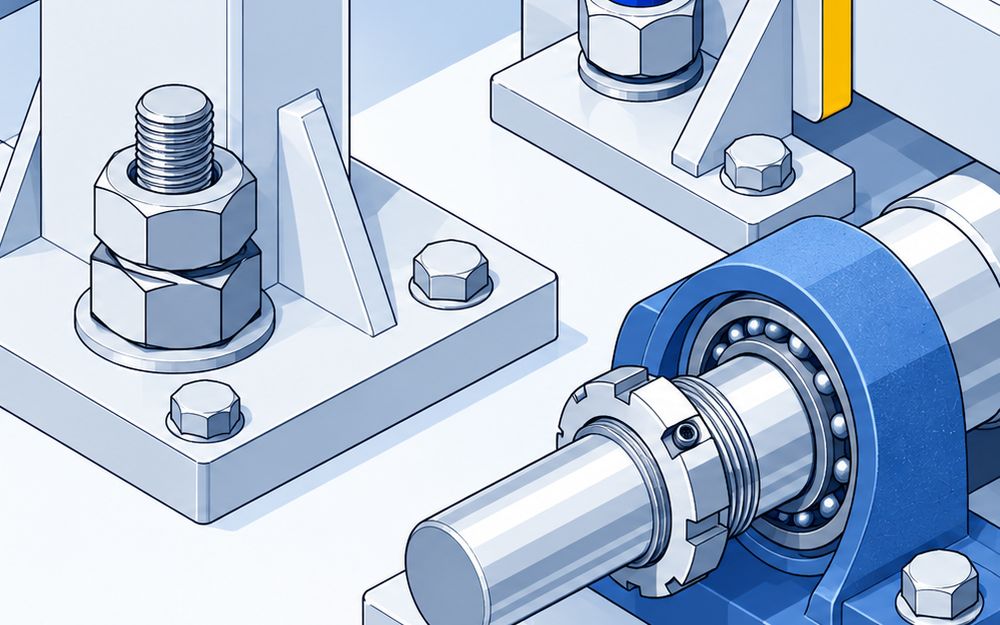

3つの種類

• ダブル形（くさびの2個組）は⁠、凸ナットと凹ナットの組をくさびで締め合わせて止めます。例はハードロック工業のハードロックナット HLN-R ⁠⁠⁠です
• シングル形（単体で止める）は⁠、ナット1個でゆるみを止めます。上面の金属リングで押さえる冨士精密の U-NUT、紀州ファスナーの Vナット、大阪フォーミングの E-LOCKナット、ナイロンリングで止めるロックファスナーのナイロンインサートロックナット、ねじ部を変形させる紀州ファスナーのスリーロックナット、座面の形でたわむヤマザキアクティブの ActiveX 緩み止めナットがあります
• 軸受用（ベアリングナット）は⁠、軸受を軸に止める丸いナットにゆるみ止めを付けたものです。例はハードロック工業の HLB、冨士精密の FINE U-NUT、深研精密の精密ロックナット FUKA/R ⁠⁠です

ハードロックナット・Uナット・ナイロンナットの違い

• ハードロックナットは、くさびの組なので、ボルトの軸力が落ちてもナット自体が回りません。部品は2個になります
• 冨士精密の U-NUT は、ナット上面にかしめたフリクションリングがねじ山を押さえる全金属のナットで、熱や寒さに強いのが特長です。サイズは M3〜M115 までそろえています
• ロックファスナーのナイロンナットは、ナイロンリングの摩擦で止めます。使える温度は、-40℃～120℃です。熱がかかる所は、全金属の型を選びます

ダブルナットとの差

• 冨士精密の NAS 式の振動試験（M12×1.75）⁠で⁠は⁠、U-NUT が30,000サイクルで異常がなかったのに対し、ふつうのダブルナットは4,450サイクルで脱落しました
• 紀州ファスナーの Vナットとスリーロックナットも、M12 で30,000サイクル緩みが出ていません
• ゆるみの評価方法は国際的には決まっていません。各社は NAS3350 に準じる衝撃振動試験や、DIN65151 に準拠するユンカー式試験で確かめています

締付けトルクとボルト

• 締付けトルクは、ボルトの強度区分と表面処理で変わります。紀州ファスナーの Vナットの参考締付トルクは、M12×1.75・生地で、強度区分4.8のボルトなら53N・m、8.8なら105N・mです
• ハードロック工業は、ねじ等級が旧JIS2級か新JIS6gの、ISO 規格のボルトを使うよう案内しています
• Vナットは、締めたあとリングからボルトのねじ山が2山以上出る長さにします

再使用の決まり

• ハードロックナットは、社内のユンカー試験で50回程度まで問題がなく、凹ナットを手で締めて隙間が1ピッチほどあくことが条件です
• ロックファスナーのナイロンナットは、JIS B1056 による反復使用5回を保証しています
• 紀州ファスナーのスリーロックナットは、一度外しても2～5回ほど使えます

軸受用（ベアリングナット）の選び方

• 冨士精密の FINE U-NUT は、歯付き座金とシャフトのキー溝が要らず、M20×1 の FUN04SC は外径32mm、全高7.7mm です。インパクトレンチは使えません
• 深研精密の FUKA/R は、黄銅のセットピース3個をねじに押し込んで止め、端面振れ精度は0.005mm です。深研精密は精密ロックナットを M8〜M300 で417型番そろえています
• ハードロック工業の HLB は、外形を JIS B1554 に合わせてあり、今のベアリングナットの寸法で置き換えを考えられます

値段

• 値段を公式に出しているのは、ハードロック工業の公式通販です。HLN-R M12×1.75 の Class 4 は1セット100円、HLB M20×1.0 は1セット1,280円です（参考上代）
• 冨士精密は積算価格表を公式サイトで出し、値段は取引のある商社に聞く仕組みです
