ジャバラ（蛇腹カバー）⁠と⁠は⁠？種類・材質・伸縮比・耐熱と選び方

工作機械・ロボット・ボールねじを保護するジャバラカバーの種類と、ゴム成形品・ヨロイ式・テレスコピックカバーの違いを解説。口元・最小長・最大長・伸縮比・耐熱・価格・交換の確認点をメーカー公式資料でまとめました。

2026年10月29日更新

この記事の答え

ジャバラ（蛇腹カバー）は⁠、機械の動きに合わせて伸び縮みし、摺動面や軸を異物から守るカバーです。選ぶ前に「何から守るか」「どこまで伸ばし、どこまで縮めるか」「軸を外して交換できるか」を決めます。生地の使用温度と高温の切粉への強さ、製作実績と耐久試験の条件は分けて確認します。

ジャバラとは

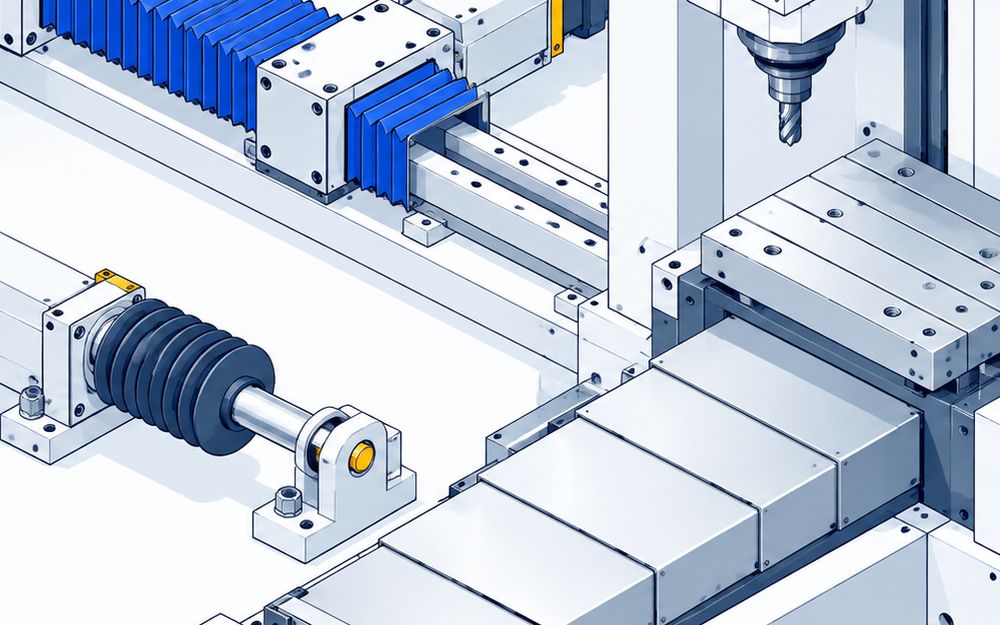

蛇腹カバー・保護ベローズとも呼ぶ、機械の動く部分を覆うカバーです。ボールねじやシリンダーを囲む丸型、直線ガイドに沿う門型、ベッド面を覆う平型などがあります。日本ジャバラは、丸型をシリンダーロッド・ボールねじの防塵、防水、油の飛散防止に使うと説明しています（リングタイプジャバラ）⁠。

メーカー比較には、生地やゴムのジャバラに加えて、金属のヨロイ付きとテレスコピックカバーを載せています。送排気用のダクトホースや、気密保持用の金属ベローズとは用途を分けています。

送風・排気・集じんに使う業務用のダクトホース。塩ビ・耐摩耗ゴム・アルミや耐熱の種類を、内径・耐熱・価格で比べます。

溶接・成形の金属ベローズを、内径・材質・ストローク・圧力条件で比べます。

伸縮比だけで取付可否を決めず、縮めたときの収納空間を先に確かめます。口元の径が合っても、外径が周囲に当たったり、縮めたカバーがストロークを妨げたりしないか図面で照合します。

試験回数を交換年数に置き換えず、実機のストローク、姿勢、加速度、切粉や油の条件を伝えて寿命を確認します。

長谷川ジャバラのCR材は、MC-60が2,600円、MC-65が8,400円です。どちらも1個購入時の税抜価格で、送料は別です（公式価格表、2026年10月29日確認⁠）⁠。材質や数量で価格が変わるため、同じ条件で比べます。

受注品の見積もりには、覆う部分の形、口元や取付板の寸法、MIN・MAX、材質、温度、切粉・クーラントの有無、速度・加速度、設置姿勢、交換方法をまとめます。
