ジャバラ（蛇腹カバー）のメーカー8社比較【2026年】

長谷川ジャバラのCR材は、MC-60が2,600円、MC-65が8,400円です。どちらも1個購入時の税抜価格で、送料は別です。寸法指定の受注品は、材質・取付寸法・ストローク・使用環境を伝えて見積もりを取ります。

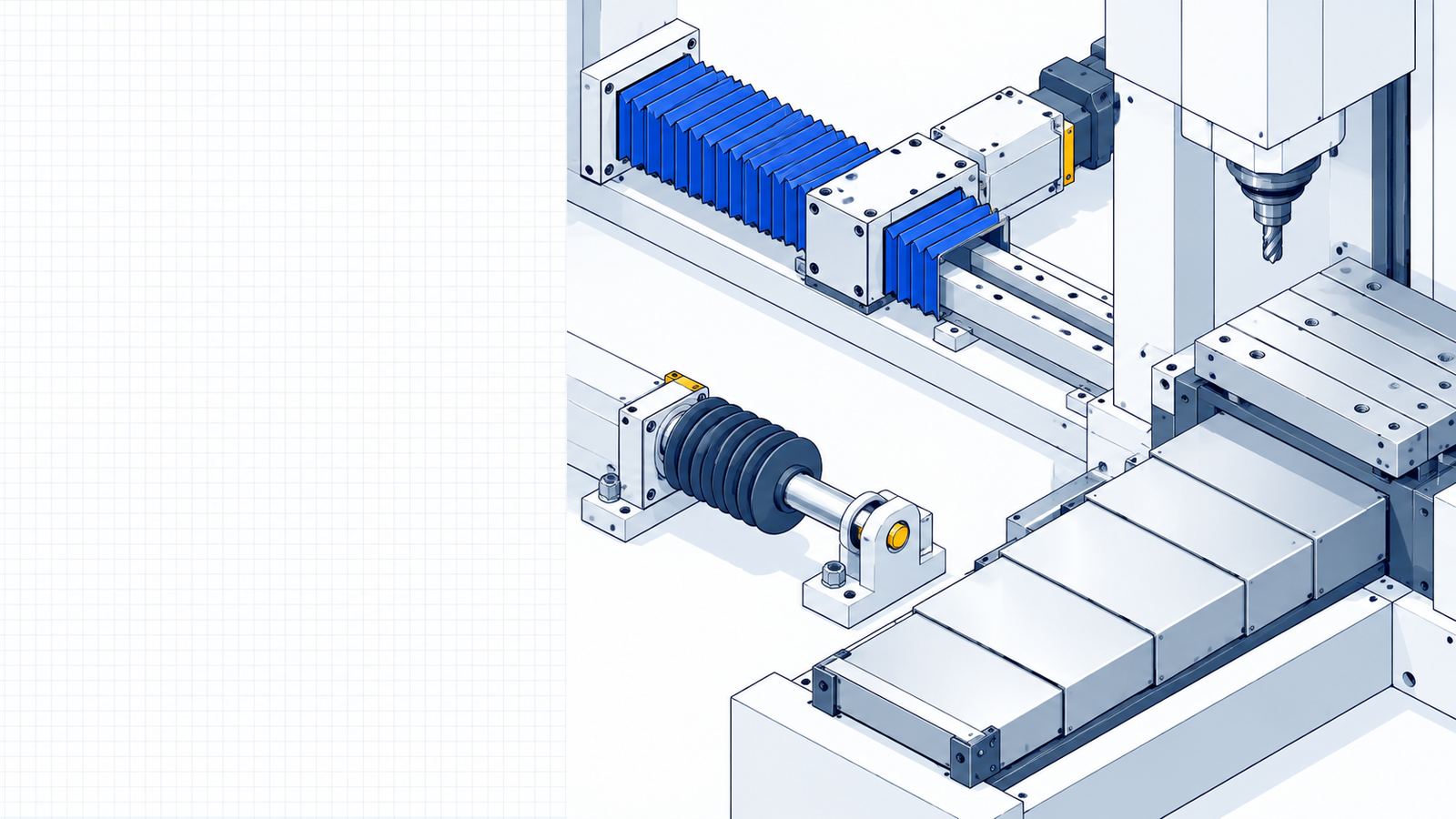

生地製のジャバラは折り目や縫い目で伸縮し、テレスコ式は金属板を入れ子にして動かします。吉村工業のX軸製作実績はSPHC・板厚1.6mmで、切粉や切削油が当たる工作機械の内部を覆います。

丸軸を囲むなら、口元と外径、伸ばした長さと縮めた長さを合わせます。長谷川ジャバラのMC-60は口元直径30mm、外径45mm、ジャバラ部MIN20mm・MAX90mmです。

同じ形状・材質の最小長と最大長を確認します。ジャバラ社の直線ガイドカバーJS-1は伸縮比9.0ですが、レールの高さや取付部の寸法はメーカー品番ごとに合わせます。

湘南フレックスの丸型ファスナー分割式は、開いて軸に後付けできます。標準材の製作外径は30〜1000mmで、ファスナーの分だけ最小長が大きくなりやすいため、縮み側の空間を確かめます。

生地の使用温度と、切粉やスパッタが直接当たる条件は別に確認します。湘南フレックスのネオプレンクロスは−55〜＋100℃ですが、ジャバラ社はウレタン溶着の直線ガイドカバーを切粉・溶接スパッタのある環境に不向きと説明しています。

速度だけでなく加速度・姿勢・寸法をそろえます。日本ジャバラのリベローは、幅500mm・MAX500mmで200m/minという条件を示し、高速仕様は形状により個別相談としています。

試験回数を一律の年数へ置き換えることはできません。PROTEGA Springは50m/minで700万回ストロークの試験を示していますが、実機のストローク・姿勢・異物の条件を合わせて交換周期を決めます。

湘南フレックスは、縮めたときのリングずれや破裂を防ぐため、基本的に空気穴を設けるよう案内しています。同社のファスナー分割式は、長さ250mmの間隔で中間板を入れ、防水性・気密性を求めるときは空気穴なしの製作を相談します。

このページで扱うのは、機械の摺動部を覆う保護カバーです。例えばナベルのAFはLMガイドを覆う単層構造のジャバラで、気密を保つ金属管や送排気用ホースとは用途が異なります。

ナベルのRSアーマーは、ヨロイを一枚ずつ交換できる構造です。同社は幅4700mm・MAX9000mmの製作実績を示していますが、既設機への取付と交換方法は図面で確認します。
