ダイヤフラムバルブのメーカー8社比較【2026年】

今回の11製品は、どれもメーカーの公式サイトに値段を出していません。旭有機材は管材の価格表を公式サイトに置いていますが、呼び径・材質・駆動部で値段が変わるので、型番を決めてからメーカーか販売店に見積もりを取ります。

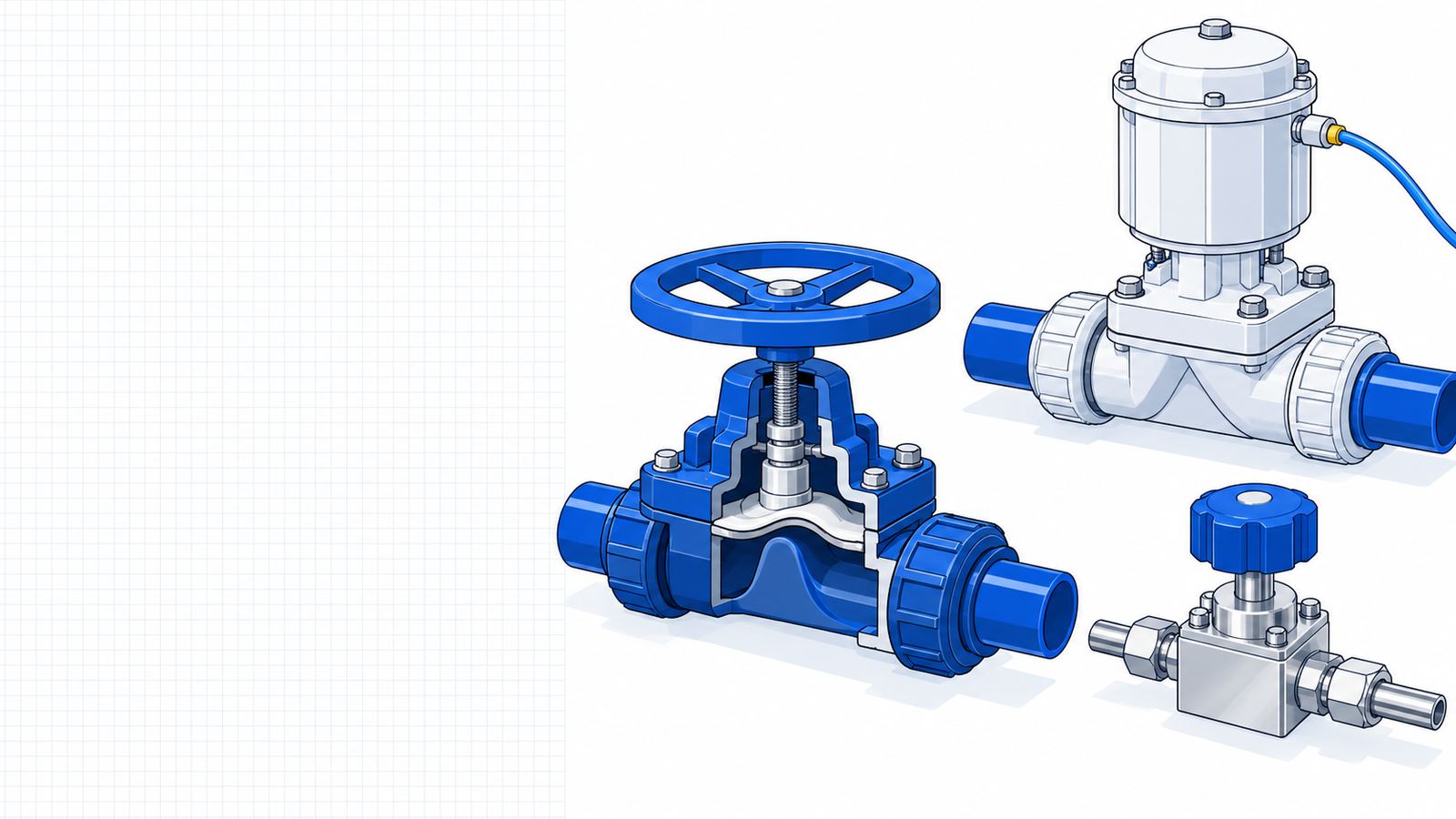

ボールバルブは穴の空いた球を回して開け閉めし、ダイヤフラムバルブは膜を弁座に押し付けて止めます。ダイヤフラムバルブは流体が駆動部に触れないので、腐食性の薬液や純水、高純度ガスのラインに使います。

ウェア形は流路の中に堰（ウェア）があり、膜をそこに押し付けて閉めます。日本ダイヤバルブの400形がこの形で、本体の形が単純なので内張りに向きます。ストレート形（同社の500形）は流路がまっすぐで溜まりが少なく、洗いやすくなっています。

EPDMなどのゴムと、PTFEなどのふっ素樹脂が主です。旭有機材の14型はEPDM・PTFE・FKM、SMCのLVAはPTFE・EPR・NBRから選べます。半導体のガスに使う型は、イハラサイエンスのDVFのようにSUS631などの金属の膜を使います。

樹脂の本体は熱に弱く、積水化学のエスロンはPVCで0〜60℃、PVDFで0〜120℃です（フランジ式）。ステンレスのフジキン BNWM-PE-7は-5〜140℃、日本ダイヤバルブの400形はゴムの膜で-40〜120℃です。

フジキンのBNWM-PE-7は最高0.35MPa、FUBD-71Gは最高1MPa、イハラサイエンスのDVFは真空から1MPaまでです。積水化学のエスロンは使用温度と最高許容水圧の関係を図で出しているので、流す温度に合わせて図で確かめます。

工場に圧縮空気が来ていればエア式、無ければ電動式にします。CKDのLAD1は空気が切れると閉じるNC形です。電動式は、積水化学のKS型が単相AC100・200V、旭有機材の14型 電動式J型がAC24〜240Vで動きます。

膜まで金属のメタルダイヤフラムバルブを使います。フジキンのFUBD-71Gは特殊材料ガス用で、SUS316L・完全禁油、Cv値1.5の大流量の型です。イハラサイエンスのDVFは、管継手と一体にして軽くした型です。

積水化学は、スラリー・異物・固形物を含む流体は部材の摩耗や動作不良の原因になると書いています。流すときは、本体の内張りと膜の材質をメーカーと相談して決めます。

決まった年数は公式資料にありません。旭有機材の14型は膜をワンタッチで替えられ、キッツエスシーティーのKD-Eはシートと膜を替えてボディと駆動部を使い続けられます。漏れや開け閉めの重さが出たら、膜を点検して替えます。

膜を締めるボルトは、温度の変化や時間がたつとゆるみます。積水化学は定期的に点検して、決められたトルクで増し締めするよう書いています。締めすぎるとバルブが壊れるので、トルクは取扱説明書のとおりにします。
