ダイヤフラムのメーカー6社比較【2026年】

このページの製品で、値段を公式に出しているものはありません。ダイヤフラムは機器に合わせて形を決めて作るので、材質・寸法・数量を伝えて見積もりを取ります。ショウエーはすべて受注生産で、カタログや在庫品はありません。

ポンプや弁の中で流体を仕切り、圧力の差を弁の開け閉めなどの動きに変える膜の部品です。ショウエーの解説では、ポンプ・調圧バルブ・電磁弁・給水弁・エアブレーキ・半導体の装置などに使います。内外ゴムの膜は都市ガスとプロパンのメーターの中で使われています。

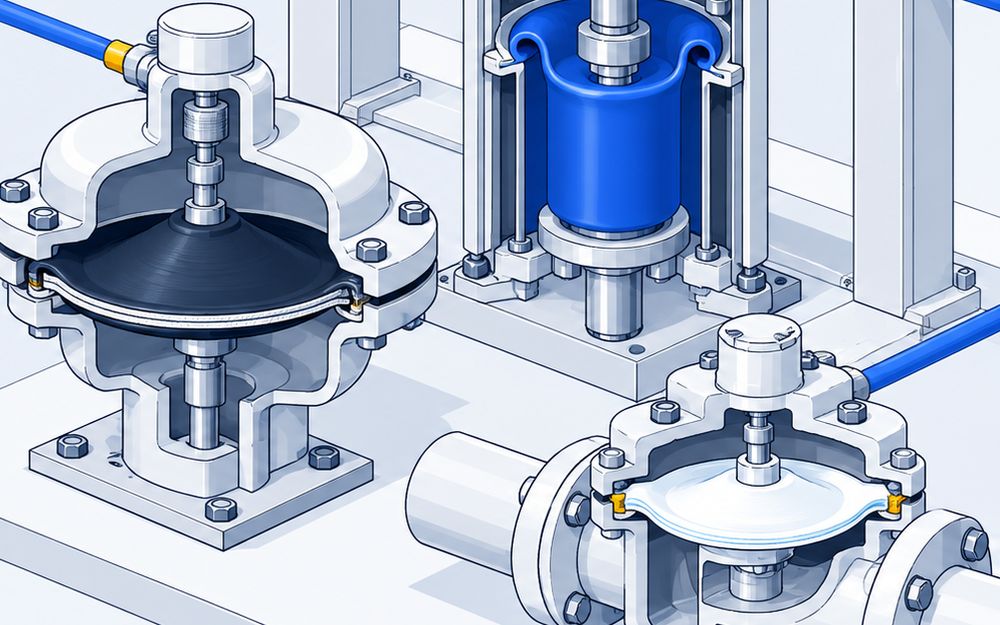

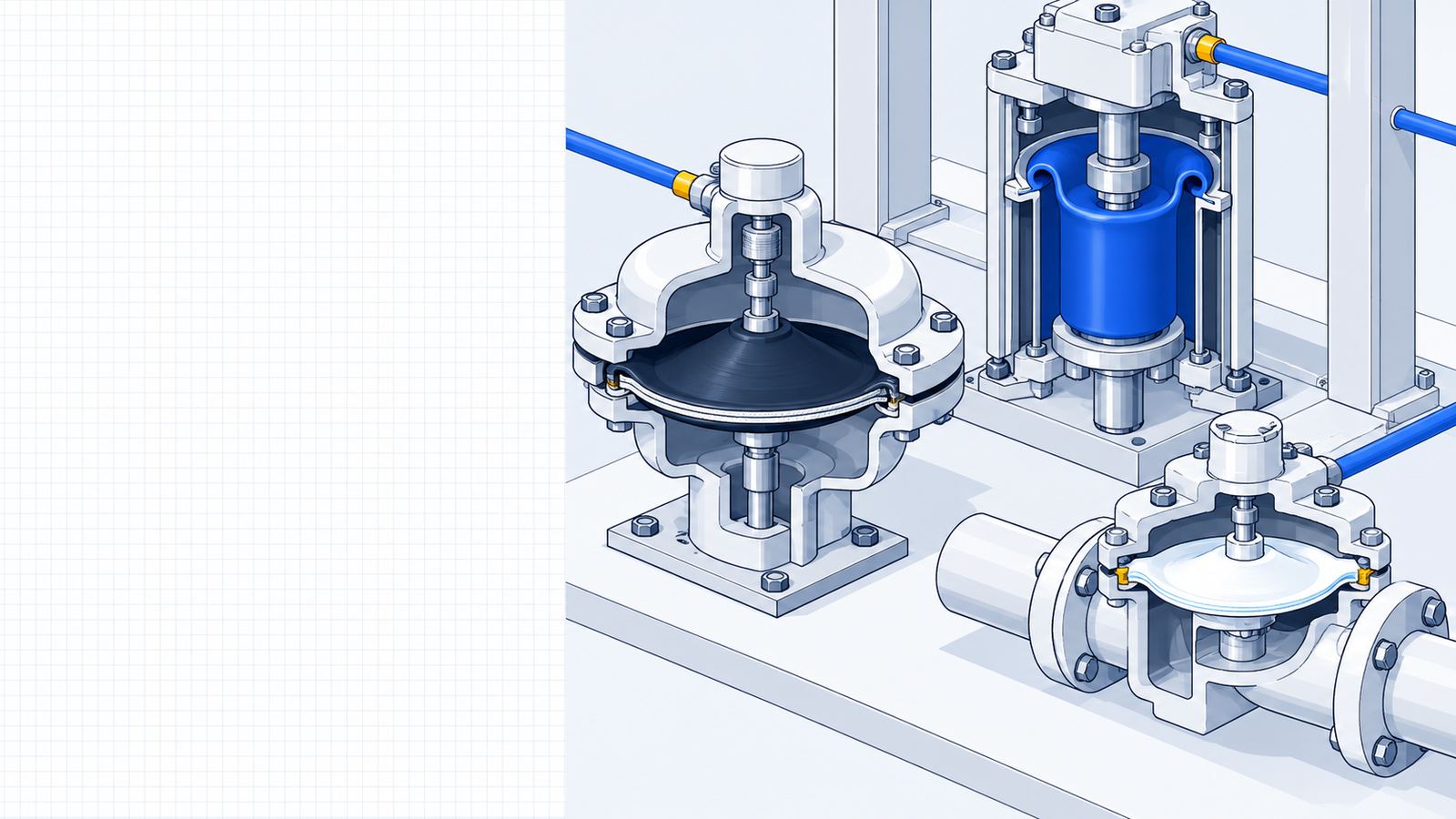

ショウエーの解説では、材質はゴム・金属・ふっ素樹脂・プラスチックの4つが代表です。このページはゴムと布入りゴム、ローリング式のベロフラム、ふっ素樹脂（PTFE）の膜を比べています。汎用のポンプや弁はゴム、腐食性の強い薬液はふっ素樹脂を選びます。

ゴムだけの膜は高い圧力で破れるおそれがあるので、合成繊維の布を間に入れて耐圧と寿命を上げます。イナバゴムは布をナイロン・ポリエステル・アラミド繊維から選べます。藤倉コンポジットも、耐圧を重く見る仕様には布入りを作っています。

ショウエーの解説では、NBRは油、EPDMは熱水、FKMは薬品と熱に強いゴムです。流体の種類と温度を先に確かめて決めます。バルカーはふっ素ゴムのダイアフラム（No.4810）を⁠、耐薬品・耐溶剤性が要るバルブやポンプのシール用にしています。

PTFEは薬品にとても強い反面、ゴムより柔らかさが低い材質です。ニチアスのナフロン ダイヤフラム（TOMBO No.9080）は粉末を成形して焼き固め、最大直径930mmまで作れます。バルカーのバルフロン ダイアフラム（No.7810）は⁠、ダイアフラムポンプや流量計のカバーに使います。

深く絞って、円筒の部分を折り返して使うダイヤフラムです。藤倉コンポジットのBFダイヤフラムは、転がるように動くので摩擦損失がなく、ストロークの間ずっと有効受圧面積が変わりません。250Paの極微圧から9.81MPaの高圧まで設計できます。

ショウエーは直径5mmから415mmまで、ニチアスのPTFEの膜は最大直径930mmまで作ります。内外ゴムのガスメーター用は膜厚0.15mmからの薄い膜です。厚さは、かかる圧力とストロークに合わせて決めます。

このページで比べるのは、ポンプや弁の中に組み込む膜の部品です。内外ゴムの解説のとおり、ダイヤフラムは単体では使わず、機器に組み込んで働きます。ポンプの完成品は「ダイヤフラムポンプ」のページで比べています。

ショウエーは1個から受けます（型や治工具が要る場合があります）。イナバゴムは成形品のほか、市販のシートを打ち抜いて作る加工もしています。

ポンプやアクチュエータのように何度も動く所では、曲げの繰り返しで傷む疲労寿命が大事です。ショウエーの解説では、流体の中の固い粒やこすれも傷みの原因になります。藤倉コンポジットのBFダイヤフラムは、転がって動くので振動の疲労で破れにくい作りです。
