サイクルラックとは？駐輪ラックの種類・ピッチ・2段式の天井高・電動アシスト自転車の扱い

サイクルラックとは

サイクルラック（駐輪ラック・駐輪機）は⁠、駐輪場の床にアンカーで固定し、自転車の前輪を差して立てる台です。自転車が1列にそろい、倒れて通路をふさがなくなります。ラックの間隔（ピッチ）で⁠、同じ広さに置ける台数が決まります。

比較ページには、マンション・駅・商業施設・事業所の駐輪場に据え付ける業務用のサイクルラックを載せています。駐輪場の屋根（サイクルポート）、家庭用だけの自転車スタンド、駐輪場の運営・保守のサービスだけ、代理店が売る他社製品は載せていません。

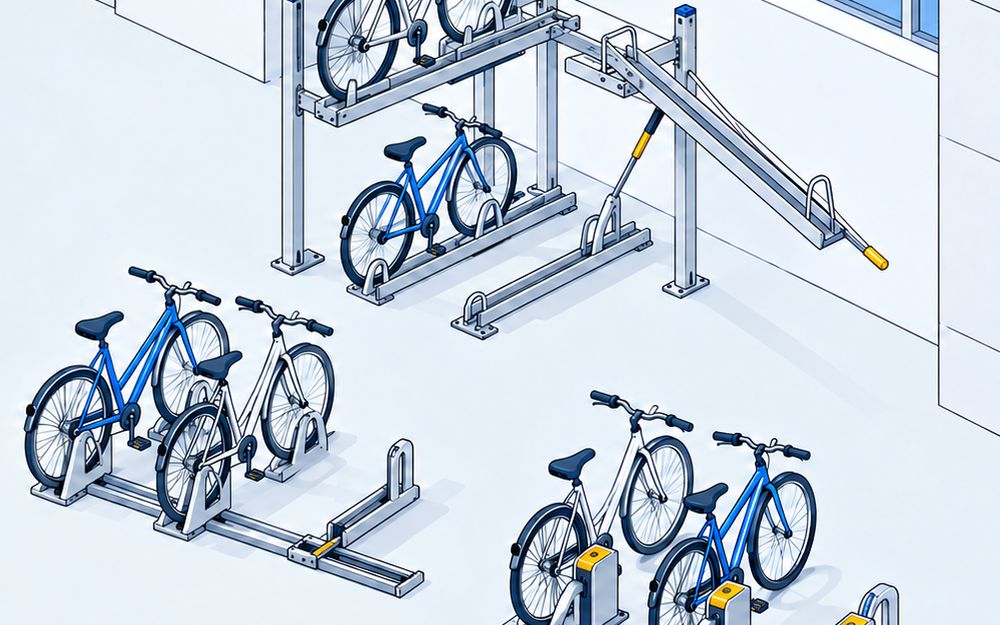

サイクルラックの種類

• 平置き（前輪式）：前輪を差すだけの、動く部分のないラックです。例は前川鉄工の前輪止めラック（ピッチ400mm）⁠で⁠⁠⁠⁠す
• 平置き（スライド式）：ラックが左右に動き、隣を押し広げて出し入れします。ピッチを詰められるので台数が増えます。例はOSSのATG型、リードのH‑2Z型、日装工業のラクラック、サス・サンワのALS‑220、オービック・ジャパンのスライドカート式です
• 2段式：上段のラックを引き出して下ろし、自転車を載せて押し上げます。例はOSSの垂直上段ラック ARS20、リードのF‑3G型、日装工業のVERTY‑2F、ダイゾーのNR‑5W型、サス・サンワのAL‑21GS＋ALS‑220です
• ロック付き：前輪を入れると1台ずつロックがかかり、精算機で料金を払うと外れます。例はダイゾーのサイクロック DKR‑1型、日本システムバンクのSCRR200、トーマスのチャリロックⅢです

ピッチ（ラックの間隔）の決め方

• リードのスライド式 H‑2Z型は最小200mm
• 日装工業のラクラックは300mm以上
• 前川鉄工の前輪止めラックは400mm
• OSSの2段式 ARS20は、前入れで500mm以上、前後入れで450mm

ピッチを詰めるほど台数は増えますが、隣のハンドルやかごが当たりやすくなります。スライド式は隣を押し広げて出し入れし、高低差や前後差をつけて隣とずらす型もあります。

2段式を入れるときに確かめること

天井の高さ

OSSのARS20には、天井高2,450mmで入る低天井仕様と、2,700mm以上で使うハイタイプがあります。梁やダクトで2段式が入らないなら、上段でも高さ800mmに収まるリードのH‑2Z型のような、高低差のある平置きにします。

上段の上げ下ろし

• リードのF‑3G型：ガススプリング2本で、持ち上げる力をガススプリングの無いものの約1/2にする
• ダイゾーのNR‑5W型：ガスシリンダー2本で上段を上げ下げする
• 日装工業のVERTY‑2F：上段が地面まで下り、定荷重コイルバネが引き上げを手伝う
• OSSのARS20：ガススプリングで昇降し、上段が急に跳ね上がらない

電動アシスト自転車・後ろかご付き自転車

• OSSのATG型は、ダブルキャスターなら車重40kg以下まで載せられ、電動アシスト自転車も入る
• オービック・ジャパンのスライドカート式 C‑2A10C型は、電動アシスト自転車に対応する
• OSSのARS20は、上段に電動アシスト自転車を入れられない。後ろかごは幅350mm以下なら上段に入る
• リードのF‑3G型は、下段に後ろかご付きを入れられない。上下の位置をずらしたF‑3GK型なら入る

重い自転車は平置きか2段式の下段に、軽い自転車を上段に、と分けて考えます。

有料駐輪場にするとき

ロック付きのラックは、精算機1台でまとめて管理します。ダイゾーのサイクロック DKR‑1型は1台の精算機で300台まで管理でき、日本システムバンクのSCRR200はDC24Vで動き、ロック装置128台につき電源ボックスを1台置きます。トーマスのチャリロックは、駐輪の状況や支払金額をパソコンで見られます。

点検とメンテナンス

オービック・ジャパンは、取り付けから4〜5年に1回、全体の点検をすすめています。スライド式や2段式は動く部品が多いので、取り付けた会社と点検の契約を決めておきます。

価格

公式に値段を出しているのはOSSだけです。設計価格表で、垂直上段ラック ARS20が上段1台98,000円、スライドラック ATG型（シングルキャスター）が1台24,000円です（どちらも税抜）。ほかのメーカーは、台数と置き場の図面を渡して見積もりを取ります。
