X線検査装置とは？食品・医薬品のライン型と電子部品のマイクロフォーカス透視型の違いと、検査幅・X線出力・価格の選び方

X線検査装置とは

X線検査装置は、品にX線を当てて、透けて写った濃淡の画像から中の異物・欠品・形の不良を見つける検査装置です。包装したままの食品に混じった金属・石・ガラス・骨を見つけたり、基板のはんだの中のボイドを壊さずに見たりします。

比較ページには、日本の会社が自社で作るX線検査装置を、各社の代表の型式の単位で載せています。カメラで外から見る外観検査装置、寸法を測るX線CT、金属検出機は載せていません。

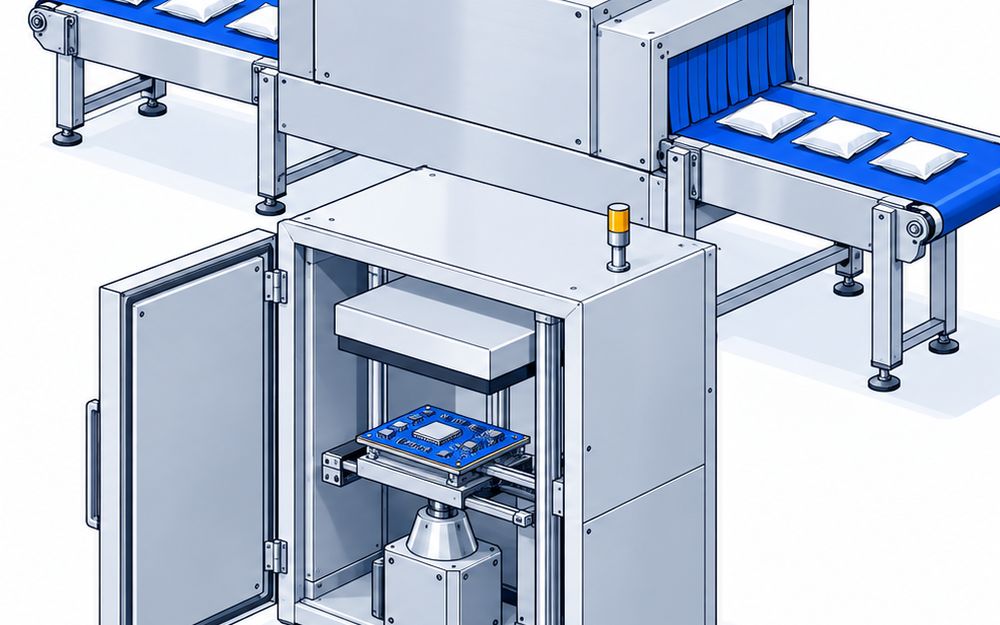

2つの種類

• ライン型は、生産ラインにベルトで品を流し、1個ずつ異物・欠品・形を見ます。例はアンリツのKXE7534AWHZE、イシダのIX-EN-5592、システムスクエアのSX2-2554HWとSXP-2044W、エー・アンド・デイのAD4991-2510です
• マイクロフォーカスの透視型は、焦点の小さなX線管で、部品を台に載せて拡大して見ます。例は松定プレシジョンのμB3600、マーストーケンソリューションのMUX-3400、島津製作所のXslicer SMX-1010、東芝ユニファイドテクノロジーズのTXV-CH4090FDです

金属検出機との違い

• システムスクエアの解説では、X線検査機は金属のほか、石・ガラス・骨・プラスチックの異物も見つけます。アルミの包材の中も見られます
• 金属検出機は金属の異物が得意で、アルミ箔やサビ状の金属も見つけます
• 骨やガラスを見たいならX線、金属だけでよいなら金属検出機で足ります

骨やガラスを見るデュアルエナジー

• 高いエネルギーと低いエネルギーの2つの画像を撮り、物の違いから異物を見分けます
• アンリツのKXE7534AWHZEは、2種類のセンサで残骨や異物を見分けます
• イシダのIX-G2は、性質の違う2枚の画像を比べて、重なった品の中の異物を見つけます

検査できる大きさと重さ

• アンリツのKXE7534AWHZEは、最大幅390mm、最大高さ220mmで、最大5kgまで流せます
• イシダのIX-EN-5592は、最大検査幅550mm、最大検査高さ270mmで、オプションで最大30kgまで流せます
• システムスクエアのSXP-2044Wは、最大幅190mm、最大高さ100mmの小型の機種です
• 透視型では、島津製作所のXslicer SMX-1010に、350×450mm以下、高さ100mm以下、最大5kgのワークを載せられます

異物のほかに見られること

• エー・アンド・デイのAD4991-2510は、形状・個数・位置・質量推定まで見ます
• システムスクエアのSX2-2554HWは、異物・相対質量・形状を同時に見ます

洗えるかどうか

• システムスクエアのSX2-2554HWは、装置全体でIP66相当です
• エー・アンド・デイのAD4991-2510は、検査室内がIP66準拠で、水で洗えます
• アンリツのKXE7534AWHZEは、コンベア部がIP66相当です

設置の届け出と安全

• システムスクエアの解説では、使うのに資格は必要ありません。設置の予定日の30日前までに、管轄の労働基準監督署長へ届け出ます
• 外へ漏れるX線は、アンリツのデュアルエナジーセンサ搭載モデルで1.0μSv/h以下、島津製作所のXslicer SMX-1010で1μSv/h以下です

値段

• 表の9製品は、どれも値段を公式に出していません
• 見積もりを取るときは、検査する品・大きさ・重さ・ベルト速度・見たい異物を伝えます。品のサンプルを流して感度を確かめてから決めます
