リングゲージとは？限界・ねじ・マスターの違いと使い方・公差・材質の選び方

軸の外径を検査する限界リングゲージ、おねじを検査するねじリングゲージ、内径測定器の基準を合わせるマスターリングの違いを整理。通り止まり、GR・NR、呼び寸法と実測値、鋼・超硬・セラミックス、公式価格をまとめました。

2026年10月29日更新

この記事の答え

リングゲージは、リング状の内側を基準に、軸やおねじを検査したり、内径測定器の基準を合わせたりするゲージです。軸の合否判定には限界リング、おねじにはねじリング、測定器のゼロ点合わせにはマスターリングを使います。発注前に、検査対象・呼び寸法・公差や等級・材質・通り止まりをそろえます。

リングゲージとは

内側を決めた寸法に仕上げたリング状のゲージです。限界型は通り側と止り側で軸の合否を調べ、マスター型はシリンダーゲージやホールテストなどの基準合わせに使います。マスターリングは、セットリング・セッティングリングとも呼びます（測範社の説明）⁠。

リングゲージの比較ページは、工場・検査室向けの製品を対象にしています。指輪の号数を調べる家庭用のリングゲージや、寸法を読み取るノギス・マイクロメータ、測定値を示すダイヤルゲージ本体は含めていません。

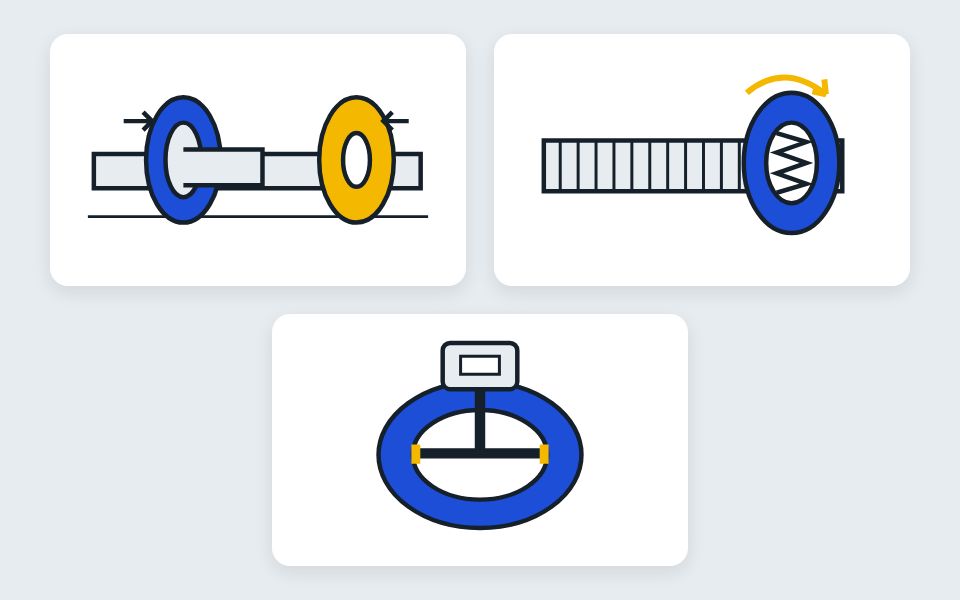

限界リングは、ねじのない軸の外径を検査します。新潟精機のLR10-h7は、呼び10mm・h7の軸に使う一対のゲージです
ねじリングは、おねじをねじ込んで検査します。OSGのLG-GR M10×1.5-6gは通り側、LG-NR M10×1.5-6gは止り側で、同じねじを検査するために組み合わせます
マスターリングは、内径測定器の基準を合わせます。ミツトヨの177-146は鋼製の呼び50.0mm、177-429はセラミックス製の呼び20.0mmです

平滑な軸の検査では、通り側が軸を通り抜け、止り側が入らずに止まれば合格です。軸の最大許容寸法と最小許容寸法に合わせた一対を使います。呼び寸法だけを合わせたマスターリングで代用せず、検査する軸の公差を指定します（測範社の限界リングの説明）⁠。

メートルねじのJIS（ISO）方式では、通り側GRが無理なく通り抜け、止り側NRが2回転を超えてねじ込まれないことを確認します。これは測範社のメートルねじ新JISの検査方法です。管用テーパねじや従来JISの検査は、使う規格の判定方法を確認します。

おねじ用は、ねじの種類、呼び径、ピッチ、公差域クラス、通り止まりをそろえます。OSGのM10×1.5-6gは、呼び径10mm・ピッチ1.5mm・公差域クラス6gです
軸用は、図面の軸公差を伝えます。オヂヤセイキは呼び10mmを外径32mm・厚さ8mmの区分で案内し、ゲージ公差は適用する軸の等級に応じて決めています
基準合わせ用は、呼び寸法と製作公差を分けて読みます。駒谷ゲージの呼び10mmのマスターリングは、製作公差±0.0015mmです
刻印された実測値も確認します。ミツトヨのセットリングは、寸法の実測値を0.001mm単位まで刻印します。測範社のマスターリングも呼び寸法と実測値を刻印します

出典は、オヂヤセイキの各種ゲージ、駒谷ゲージの製作公差⁠、前掲のOSG・ミツトヨ・測範社の資料です。固定の型式がない製品は、寸法・公差・材質を発注条件として指定します。

鋼製は、測範社のSKS3寸法指定品やアイゼンのRGがあります。測範社は、サブゼロ処理・安定化処理・ラッピング仕上げを案内しています
超硬製は、八ヶ根工業のアルプスゲージがあります。同社は呼び1〜50mmのマスターリングを1mm刻みで在庫すると案内しています。耐摩耗性などの材質特性と、発注する寸法の保証公差を分けて確認します
セラミックス製は、アイゼンのRGがあります。呼び6.00mmのジルコニア製は製作公差±1.0μm、硬度HV1350です。同じRGの呼び3.00mm・鋼製は製作公差±2.0μmで、材質と寸法によって仕様が違います
