リングゲージのメーカー8社比較【2026年】

新潟精機の公式PDFでは、鋼リングゲージの呼び10mmが11,400円、鋼限界リングゲージLR10-h7が22,800円の標準小売価格です。税区分の記載はなく、マスター単体と限界型の一対で用途も違います。価格の記載がない製品は、寸法・公差・材質を伝えて見積もりを取ります。

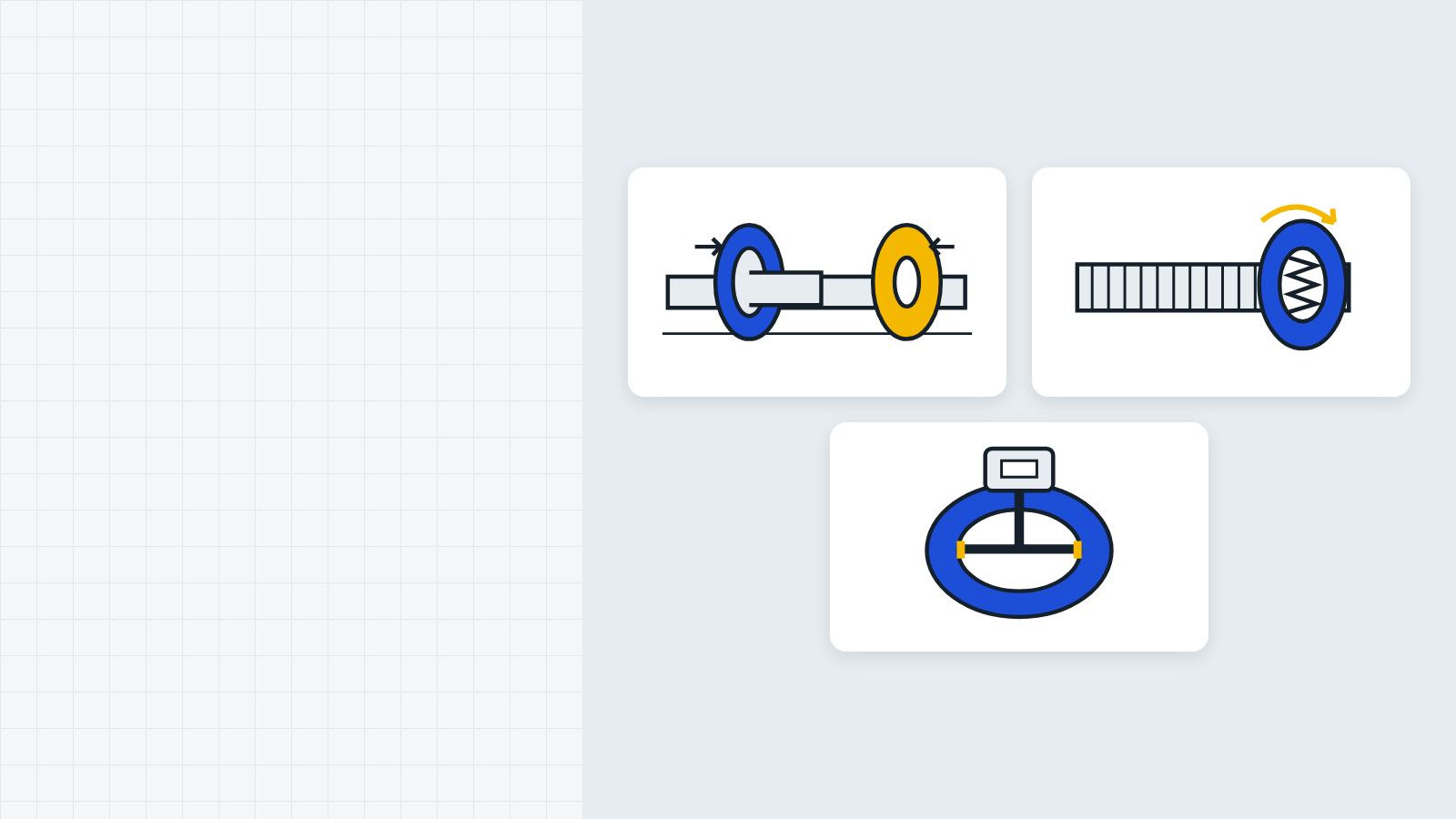

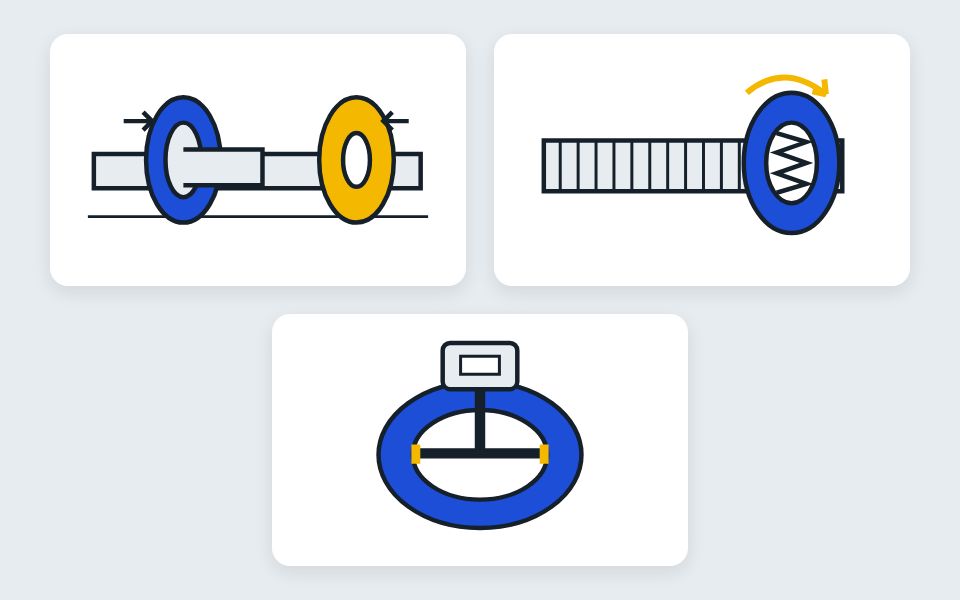

軸の合否を見る限界型、おねじを検査するねじ型、内径測定器の基準を合わせるマスター型があります。新潟精機のLR10-h7は限界型、OSGのLG-GR M10×1.5-6gはねじ型、ミツトヨの177-146はマスター型です。

平滑な軸の検査では、通り側が通り抜け、止り側が入らなければ合格です。新潟精機のLR10-h7は呼び10mm・h7の軸用で、通り側と止り側を一対で使います。ねじリングの回転数による判定とは分けます。

GRは通り側、NRは止り側です。OSGのM10×1.5-6gでは、呼び径10mm・ピッチ1.5mm・公差域クラス6gのおねじに合わせて、GRとNRを別々に選びます。従来JISの級表示とは区別して発注します。

測範社のメートルねじ新JISの説明では、止り側NRが2回転を超えてねじ込まれないことで判定します。通り側GRは無理なく通り抜けることを確かめます。この判定を、平滑な軸や管用テーパねじの検査へそのまま当てはめないでください。

どちらも内径測定器の基準合わせ用の呼び方です。ミツトヨのセットリング177-146は呼び50mmの鋼製で、実測値を0.001mm単位まで刻印します。限界リングのように、通り止りだけで軸の合否を調べる用途とは違います。

同じではありません。アイゼンのRGの呼び3.00mm・鋼製は製作公差±2.0μm、呼び6.00mm・セラミックス製は±1.0μmです。呼び寸法と一緒に、材質・製作公差・実測値の扱いまで確かめます。

鋼製は測範社のSKS3寸法指定品、超硬は八ヶ根工業のマスターリング、セラミックスはアイゼンのRGなどがあります。アイゼンの呼び6.00mmのセラミックス製はジルコニアで、硬度HV1350です。材質だけで精度を決めず、各製品の公差も比べます。

リングゲージは一定の内側寸法を持つ基準器で、寸法を読み取る目盛りはありません。ミツトヨの177-429は呼び20mmのセットリングで、内径測定器の基点確認に使います。軸の寸法そのものを読み取りたいか、合否だけを確かめたいかで道具を分けます。

測範社は、限界ねじゲージを繰り返し使うと摩耗するため、定期的な点検を案内しています。メートルねじ新JISのGRにはGW、NRにはNWという摩耗点検用プラグがあります。製品検査用の通り止りと、ゲージ自体を点検する道具は分けて管理します。

新潟精機は2025年の公式発表資料で、リングゲージの国内トップシェアと案内しています。メーカー自身の説明で、集計の詳しい条件は公表していません。発注ではシェアだけで決めず、LR10-h7のように図面の寸法・公差と一致する製品を選びます。
