レベルセンサ（レベルスイッチ）⁠と⁠は⁠？タンク・ホッパ・サイロで使う4つの種類（回転式・振動式・静電容量式・電極式⁠）の違いと、粉体・液体での選び方

レベルセンサ（レベルスイッチ）⁠と⁠⁠⁠⁠は

レベルセンサ（レベルスイッチ）は⁠、タンク・ホッパ・サイロの中の液体や粉粒体が、決めた高さまで来たかを接点などで知らせるセンサーです。点レベルセンサとも呼びます。満杯や空の警報、ポンプの入り切り、原料の投入の止めどきに使います。

高さを続けて測って数字で出すのはレベル計で、浮きで接点を入り切りするのはフロートスイッチです。どちらも別の比較に分けています。

比較ページには、日本の会社が自社で作るレベルスイッチを、各社の代表の型番の単位で載せています。海外ブランドの輸入販売品、家庭用だけの品、部品だけの品は除いています。

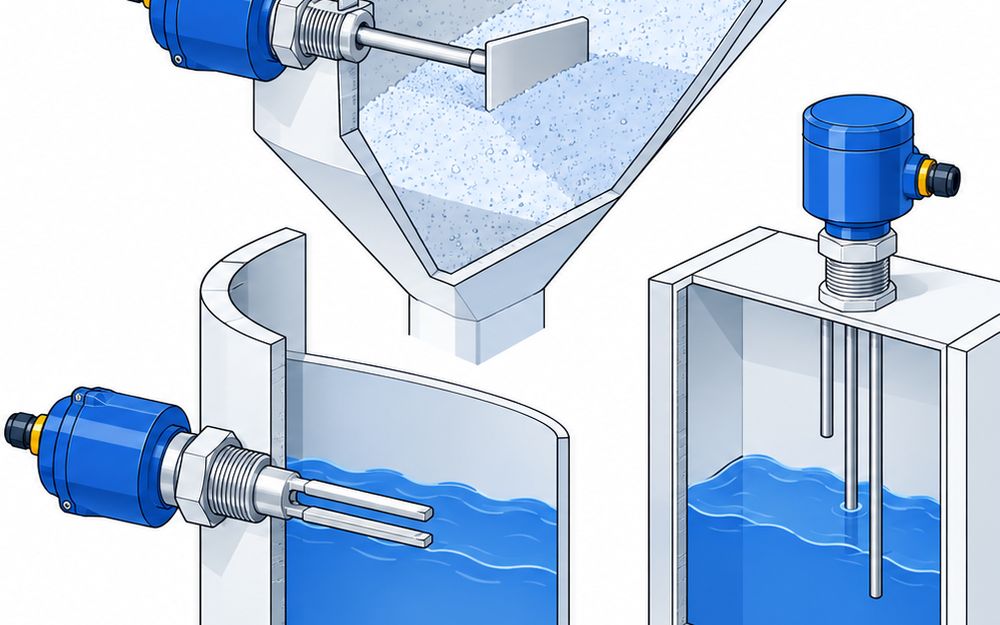

4つの種類

• 回転式（パドル式）は⁠、モーターで羽根を回し、粉や粒に埋もれて羽根が止まったら接点を切り替えます。例はノーケンの RB20F と、関西オートメイションの NL-8B ⁠⁠です
• 振動式は、検出部を振動させ、測定物に触れて振動が弱まったら知らせます。例はノーケンの VC13N、東和制電工業の RKH-502-1、マツシマメジャテックの MVL-110 ⁠⁠です
• 静電容量式は、電極とタンクのあいだの静電容量が測定物で変わるのを見ます。例は東和制電工業の TSA型、マツシマメジャテックの MAL-110、メイクの QH型、亀岡電子の CLS-A01-1 ⁠⁠です
• 電極式は、電気を通す液が電極棒のあいだをつなぐかで液面を見ます。例は関西オートメイションの KF-650 と、メイクの EL-B型 ⁠⁠です

粉体での選び方

• 重めの粉や塊なら回転式が向きます。ノーケンの RB20F は、粉体・粒体・塊体に使えます
• 軽い粉は、回転式だと羽根が空回りします。振動式を選びます
• マツシマメジャテックの MVL-110 は、かさ比重0.02g/cm³の軽い微粉から使えます
• 東和制電工業の RKH-502-1 は比重0.05以上、ノーケンの VC13N は見掛比重0.2以上に使えます
• 付着しやすい粉は、静電容量式も選べます

液体での選び方

• 水や排水のように電気を通す液なら、電極式で足ります。長さの違う電極棒で、1台で何点も見られます
• 関西オートメイションの KF-650 は、市販の増幅部と組み合わせて使います
• メイクの EL-B型 は、既設の変換器と配線、他社製の電極棒をそのまま使えます
• 油のように電気を通さない液や、付着するスラリーは、静電容量式を選びます
• 亀岡電子の CLS-A01-1 は、樹脂の配管やタンクの外に電極を巻き付けて液面を見ます。金属の容器には使えません

電源と出力

• マツシマメジャテックの MVL-110 と MAL-110 は、AC/DC22〜264Vのフリー電源です
• 東和制電工業の RKH-502-1 は、AC/DC20〜255Vで動きます
• ノーケンの VC13N は、100〜240V ACと24V DCのどちらでも使えます
• 関西オートメイションの NL-8B は、AC100〜110VかAC200〜220Vで使います
• 出力はリレーの接点が多く、メイクの QH型 はトランジスタの出力も選べます

温度と圧力

• ノーケンの VC13N は、接粉部-20〜150℃で使えます
• マツシマメジャテックの MAL-110 は、標準で150℃まで使えます
• メイクの QH型 は、個別の設計で最大500℃・最大25MPaまで作れます
• 関西オートメイションの NL-8B はタンク内50℃以下で、耐熱式の NL-8BH は250℃まで使えます
• 可燃性のガスや粉じんがある所では、東和制電工業の TSE型 やメイクの SH型 のような防爆の型を選びます

付け方と手入れ

• 投入する測定物が検出部に直に当たらない所に付けます
• ノッカーなど強い振動の近くは、誤検出のもとになるので避けます
• 回転式は羽根を回す部分を替えて直します。関西オートメイションの NL-8B は、本体をタンクに付けたまま中のユニットを替えられます

値段

• 今回載せた製品は、どれも公式サイトに値段を出していません。各社に見積もりを取ってください
• マツシマメジャテックは、MVL-110 のL寸法250mmを通販でも売っています
