フロートスイッチのメーカー10社比較【2026年】

フロートの中の磁石が液面と一緒に上下し、ステムの中のリードスイッチを入り切りします。木村製作所の解説では、リードスイッチは小さなガラス管の中の金属板が、磁石の力で触れ合って回路を閉じます。ノーケンのFT-3Aのように、フロートの傾きでマイクロスイッチを動かす型もあります。

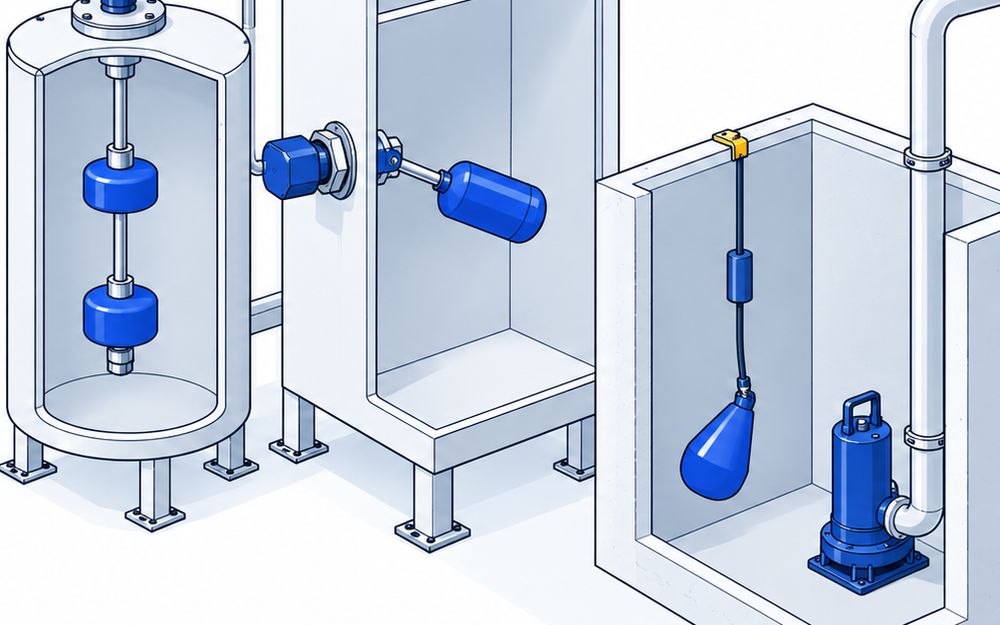

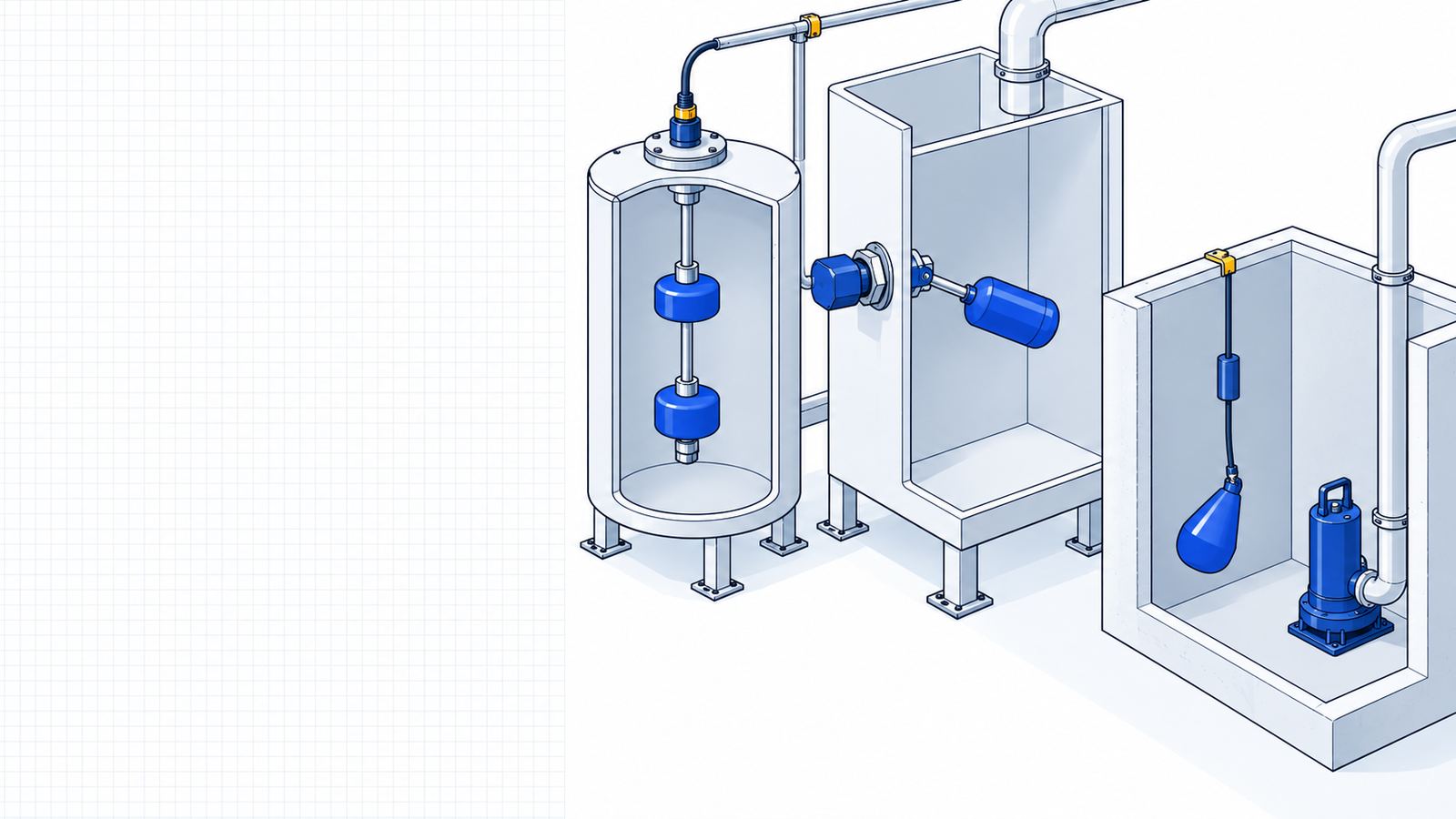

取付け方で、上から差し込む縦型、タンクの横から付ける横型、ケーブルで吊るすケーブル式に分かれます。縦型は1本のステムに接点を並べて多点にしやすく、横型は背の高いタンクや上に余裕のないタンクに付けやすい型です。和興計測のAL型は、4mを超える大型タンクにも側面から差し込んで付けます。

ケーブル式のフロートスイッチを吊るし、水位でポンプを入り切りします。櫻川ポンプ製作所のLS-011は、100Vの非自動型ポンプの電源プラグを差し込むだけで自動運転にでき、定格は125V 10A・400Wです。200Vの三相ポンプは、液面リレーを入れた制御盤と組み合わせます。

液面が上がったときに接点が閉じるのが上昇ON、下がったときに閉じるのが下降ONです。ワッティーのHL-S3Pは、上昇でONのHL-S3PAと、下降でONのHL-S3PBを分けて出しています。木村製作所のKS2は標準が下向きONで、上向きONは注文のときに指定します。

リードスイッチ式は小さく、エヌエーのFSA-0601-AS1はAC10VA・DC10W、木村製作所のKS2はAC50VA・DC50Wです。マイクロスイッチ式は大きく、和興計測のLS-M型はAC250V 15A、関西オートメイションのKF-207はAC250V 5Aです。200Vのポンプのような大きな負荷は、液面リレーや制御盤を通して動かします。

フロートの動きで接点を開け閉めするので、スイッチを動かすための電源はいりません。エヌエーは、リードスイッチを使うので消費電力が「ゼロ」と案内しています。接点の先につなぐ警報やリレーの電源は別に用意します。

木幡計器製作所のFS-1G型は実用耐圧3.5MPa・実用温度150℃まで、木村製作所のKS2は耐圧3MPa・100℃までです。関西オートメイションのKF-205TFは250℃まで使えます。樹脂のフロートは温度が低く、エヌエーのFSA-0601-AS1は60℃までです。

関西オートメイションのKFE-3400は、耐圧防爆構造ExdⅡBT4の認定を取っています。和興計測のLS-M型とAL型は、耐圧防爆構造（d2G4）を選べます。和興計測は、燃料小出槽の自動制御に向くと案内しています。

液の比重と、液に負けない材質で選びます。エヌエーのFSA-0601-AS1は比重0.6以上の油に浮き、ワッティーのHL-S3Pはフロートがポリプロピレンで水・薬液に使います。木村製作所の解説では、ステンレス製は塩酸などの酸性の液体以外のほぼすべての液体に使えます。

関西オートメイションは、リードスイッチ式を1000万回の使用にも安心と案内しています。エヌエーのFSA-0601-AS1の電気的寿命は2×10の7乗回です。ケーブル式は根元が曲げ伸ばしで傷むので、ノーケンのFT形はケーブルの180°屈曲で2×10の5乗回以上としています。

流れ込み口や撹拌機の近くを避けて付けます。ノーケンのFQ形は、フロートが上限・下限で反転しないと信号が出ないので、波立ちや流れの影響を受けません。木村製作所には、波立ちによるチャタリングを防ぐワイドヒス型のKS5Vもあります。

フロートスイッチは浮きの上下で検出するので、液の電気の通しやすさに左右されません。マツシマメジャテックの解説でも、静電容量や導電率の影響を受けないとしています。浮遊物や壁に浮きが引っかかると止まらなくなるので、吊るす位置に気をつけます。
