フロートスイッチとは

フロートスイッチは、タンクやピット、水槽の液面の高さを、浮きの上下で検知して接点を入り切りするスイッチです。満水・減水の警報、給水や排水のポンプの自動運転、ヒータの空だき防止などに使います。

比較ページには、日本の会社が自社で作るフロートスイッチを、各社の代表の型式の単位で載せています。液面の高さを連続して出す液面計・水位計、電極式など浮きを使わないレベルスイッチ、ボールタップ、商社が売る製品は載せていません。

仕組み

• 多くの型は、フロートの中の磁石が液面と一緒に上下し、ステムの中のリードスイッチを入り切りします（木村製作所の解説）
• リードスイッチは、小さなガラス管の中の金属板が、磁石の力で触れ合って回路を閉じます
• ノーケンのチルトフロートのように、フロートが傾くと中の鋼球が転がり、マイクロスイッチを動かす型もあります
• どれもフロートの動きで接点を開け閉めするので、スイッチを動かすための電源はいりません

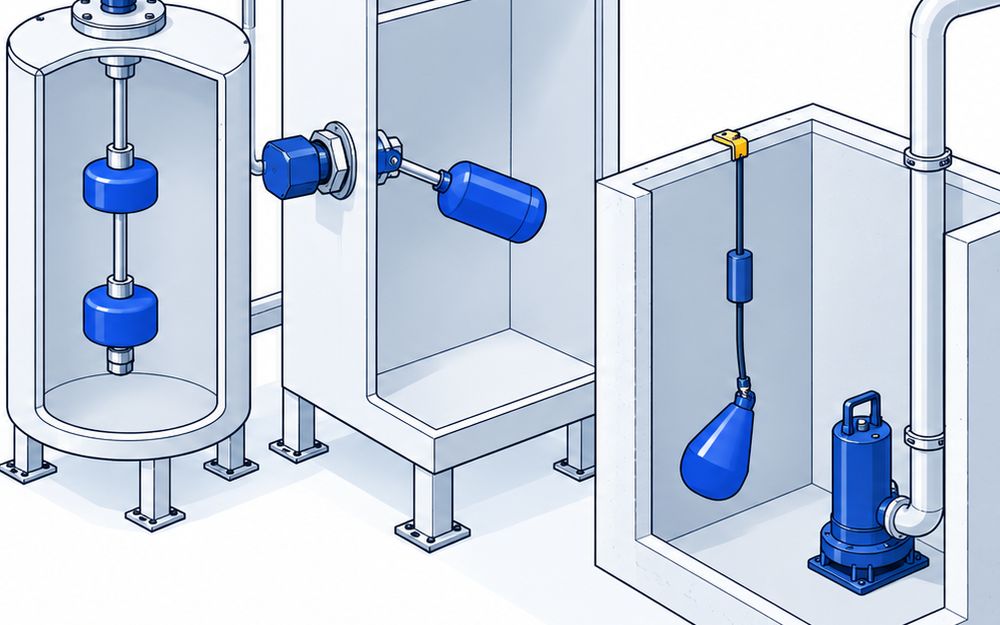

3つの種類

• 縦型（ステム式）は⁠、タンクの上から差し込みます。1本のステムに接点を並べて、多点にしやすい型です。例は木村製作所の KS2、エヌエーの FSA-0601-AS1、関西オートメイションの KFE-3400、和興計測の LS-M型です
• 横型（側面取付）は⁠、タンクの横から付けます。上に長い棒を通せない背の高いタンクに向きます。例は木村製作所の KS4、関西オートメイションの KF-207、和興計測の AL型、三協製作所の S-K16ES ⁠⁠です
• ケーブル式（吊り下げ）は⁠、ケーブルの先のフロートを吊るします。排水ピットや汚水槽で、水中ポンプの自動運転に使います。例はノーケンの FT-3A、櫻川ポンプ製作所の LS-011 ⁠⁠です

上昇ONと下降ON

• 液面が上がったときに接点が閉じるのが上昇ON、下がったときに閉じるのが下降ONです
• ワッティーの HL-S3P は、上昇でONの HL-S3PA と、下降でONの HL-S3PB を分けて出しています
• 木村製作所の KS2 は標準が下向きONで、上向きONは注文のときに指定します

接点容量とつなぎ方

• リードスイッチ式は接点が小さく、エヌエーの FSA-0601-AS1 は AC10VA・DC10W、木村製作所の KS2 は AC50VA・DC50W ⁠⁠⁠です
• マイクロスイッチ式は接点が大きく、和興計測の LS-M型は AC250V 15A、関西オートメイションの KF-207 は AC250V 5A ⁠⁠です
• 櫻川ポンプ製作所の解説では、200Vの三相ポンプは、フロートスイッチと制御盤の間に液面リレーを入れて動かします
• 100Vの非自動型ポンプなら、櫻川ポンプ製作所の LS-011 のように、電源プラグを差し込むだけの後付けの型もあります

液・温度・圧力・⁠⁠⁠防爆

• 油のような軽い液は、浮く比重で選びます。エヌエーの FSA-0601-AS1 は比重0.6以上で使えます
• 熱い液や圧力のかかる装置なら、木幡計器製作所の FS-1G型（実用耐圧3.5MPa・実用温度150℃）⁠の⁠よ⁠う⁠なステンレス製を選びます
• 燃料や溶剤のタンクは耐圧防爆の型にします。関西オートメイションの KFE-3400 は ExdⅡBT4、和興計測の LS-M型と AL型は d2G4 を選べます

付け方と寿命

• 流れ込み口や撹拌機の近くは、波立ちで入り切りがばたつくので避けます
• ケーブル式は、浮遊物や壁に浮きが引っかかると止まらなくなるので、吊るす位置に気をつけます
• ケーブル式は根元が曲げ伸ばしで傷みます。ノーケンの FT形は、ケーブルの180°屈曲で2×10の5乗回以上としています
• 値段を公式に出しているメーカーはありませんでした。型式と液・温度・取付を伝えて見積もりを取ります
