地震計とは？仕組みと種類・震度計との違い・設置場所と選び方

地震計とは

地震計は、地震の揺れをセンサで測る機器です。地震計測装置・地震センサ・感震器とも呼びます。

今の業務用の地震計は、ほとんどが加速度センサで3方向（水平2・上下1）の揺れを測ります。

• サーボ型の加速度センサ：アズビルのSES70、高見沢サイバネティックスのSTR-363、明星電気のG250
• 静電容量式の加速度センサ：リオンのRSM-300の感震器、内外ゴムの地震感知器
• 速度で測るもの：東京計器の速度型強震計TSM-⁠1

比較ページには、ビル・工場・プラント・自治体で使う業務用の地震計を、種類ごとに代表の型式で載せています。緊急地震速報の受信機だけのもの、家庭用の感震ブレーカー、海底地震計のような研究観測専用の機器は載せていません。

地震計の種類

計測震度計

気象庁の決めた計算で、揺れから計測震度を出し、震度0〜7の10階級で示します。気象庁の震度は、1996年4月から計測震度計で自動で観測しています。

• 市町村の震度観測点、本社や工場の初動の判断に使う
• 画面に震度を出し、LANなどで上位のシステムへ送る

強震計・構造モニタリング

建物・ダム・橋などの揺れを、波形のまま細かく記録します。

• 何台かを建物の階ごとに置き、揺れ方の違いを後から解析する
• 計測部（センサ）と記録部・処理部を分けてつなぐ形が多い

制御用地震計・地震センサ

揺れから計測震度相当値やSI値を計算し、決めた値を超えたら接点や4-20mAで信号を出します。

• 工場の生産設備、ガスや水の配管の遮断につなぐ
• センサと演算部が一体の小型の機種が中心

感震器

決めた加速度（gal）を超える揺れを感じたら、接点を出すだけの装置です。

• エレベーターを近くの階に止める、自動ドアを開ける、設備を止める
• 震度は計算しないので、小さく扱いやすい

震度計（計測震度計）との違い

「地震計」は揺れを測る機器ぜんぶを指し、「震度計」はその中で震度を出すものを指します。

気象庁の計算では、3成分の加速度に周期の影響を補うフィルターを掛けて合成し、揺れの大きさが続いた時間（0.3秒）をもとに計測震度を出します。そのため、加速度（gal）が大きくても震度が大きいとは限りません。

気象庁の検定

• 震度計は、気象庁の委託検定の対象です。使う人が精度を確かめるために検定を頼むと、気象庁が検定します
• 気象庁が発表する地震情報に使う震度計は、震度計設置環境基準にもとづいて設置環境を調べます
• 比較ページでは、気象庁検定品・検定を取れる機種を「気象庁検定」の欄に書いています

SI値と加速度と震度

設備を止める値は、SI値か計測震度で決める機種が多くあります。感震器のように加速度で決めるときは、置く場所で値が変わることを考えに入れます。

エレベーターと感震器

建築基準法施行令のエレベーターの安全装置の決まり（第129条の10）は⁠、地震の加速度を感じたら、かごを戸の位置に止める装置を付けると決めています。エレベーター用の感震器は、先に来るP波と本震のS波を感じて接点を出し、エレベーターの制御につなぎます。

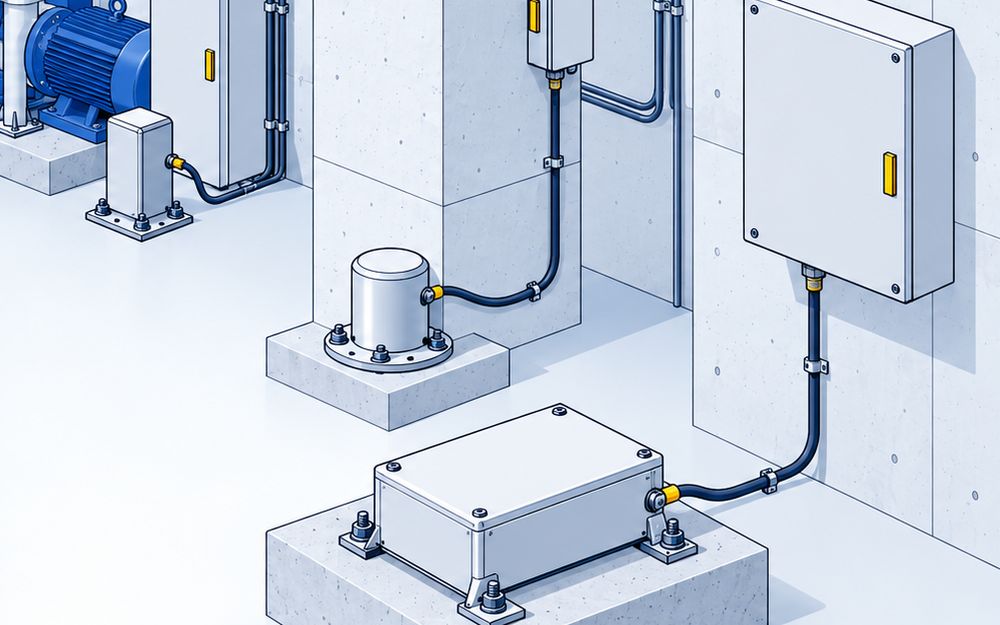

設置場所の決め方

• 震度は、隣の場所でも置く地盤で値が変わる
• 震度を地域や会社の判断に使うなら、その場所の揺れを代表する所に置く
• 埋立地のような特殊な地盤や、車の振動が大きい所は避ける
• 設備を止める制御用は、止めたい機器のできるだけ近くに置く

選ぶときの順番

1. 使い道を決める：震度を知る／揺れを記録する／設備を止める／エレベーターや自動ドアに知らせる
2. 気象庁検定が要るかを決める：自治体や気象庁の情報に使うなら検定品
3. 知らせ方を決める：接点・4-20mA・LAN・RS-232Cなど、つなぐ相手に合わせる
4. 置く場所を決める：屋外なら防水（IP67・IP68など）、停電時に動く時間も確かめる
5. 構成をそろえて見積もりを取る：計測部の台数・表示器・記録・⁠⁠⁠通信

出典

• 気象庁「震度について」「計測震度の算出方法」「気象測器の検定」「正確な震度観測を行うために」
• e-Gov 建築基準法施行令 第129条の10
• 各メーカーの公式の製品ページ・カタログ・仕様書（比較ページの出典を見る）
