NC円テーブルとは？種類・精度・傾斜円テーブルの違いと選び方

NC円テーブルとは

NC円テーブルは、マシニングセンタや専用機で工作物を回転・割出しする装置です。NCロータリーテーブルとも呼び、工作物の向きを変えて多面を加工します。

メーカー比較では、代表型式ごとに仕様を並べています。荷物を上げ下げするテーブルリフト⁠、展示用回転台、手動割出台、モータ単体は分けています。

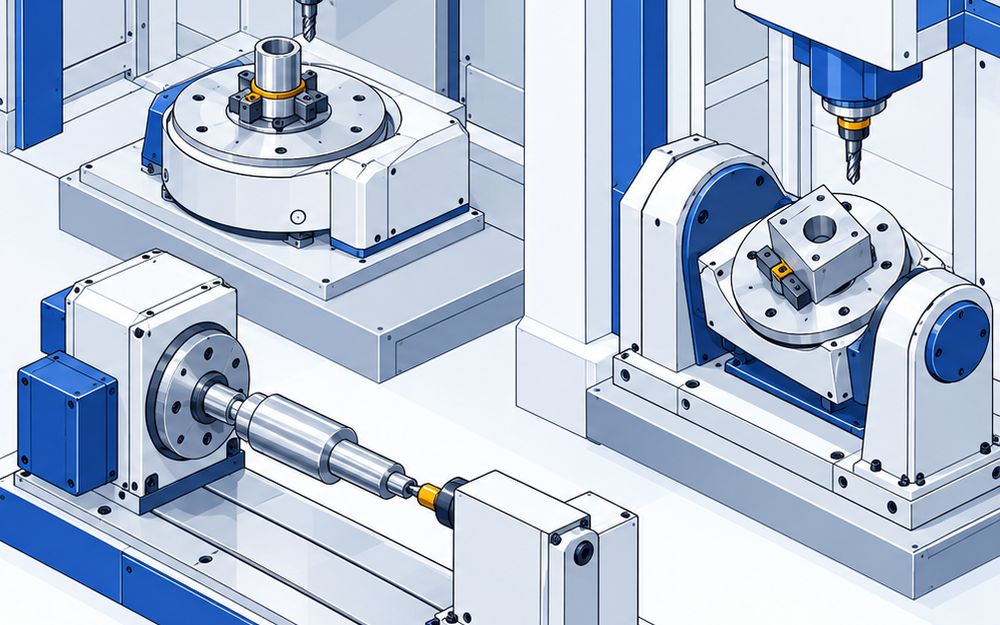

種類と駆動方式

• ウォーム式は、ウォームギアで減速して回転を伝えます。日研工作所のCNC180やユキワ精工のJNCHシリーズがこの方式です
• ローラギヤカム式は、予圧をかけたカムとローラで回転を伝えます。三共製作所のRCD170やブラザー工業のT-200Adがこの方式です
• DD式は、減速ギアを介さずモータで直接動かします。ハイウィンのRAB-200は、回転軸と傾斜軸を持つDD式です
• 傾斜型は、工作物を回すだけでなく傾ける構成です。北川鉄工所のTT140は−110〜＋110°、RAB-200は±120°まで傾きます

傾斜型の中でも駆動方式は異なります。マシニングセンタ⁠に載せた後、工作物・治具・工具がぶつからないか確認します。

テーブル径と積載質量

• 北川鉄工所のMK200RAは、テーブル直径135mmです。型式の数字を直径と読み替えず、仕様表を見ます
• 日研工作所のCNC180は、テーブル径180mm・センタ高さ135mmです。積載質量は垂直100kg・水平200kgで、置き方によって違います
• 北川鉄工所のTT140は、水平時50kg・傾斜時30kgです
• 三共製作所の上面モータ型RCD170は、タテ置き70kg、サポートを使う条件では140kgです
• ユキワ精工のJNCHは、許容作業荷重をNで示しています。比較表ではkgへ換算していません

治具と工作物の合計質量に加え、重心の偏りとイナーシャも伝えます。同じ質量でも、回転軸から離れた所に重さが集まる治具では、加減速の条件が変わります。

最高回転数と精度

• ブラザー工業のT-200Adは、標準100min⁻¹・高イナーシャ50min⁻¹です。同じ製品でも動作モードで変わります
• ハイウィンのRAB-200は、回転軸400min⁻¹・傾斜軸150min⁻¹です。両方の軸を同じ回転数として扱いません
• T-200Adは、メーカー基準の割出精度10秒以下と、ISO230-2準拠の両方向位置決めの正確さ20秒以下を分けて示しています

最高回転数は、割出しのサイクル時間そのものではありません。加減速・クランプ動作まで含めて確認します。精度は、名称・累積値か±の値か・測定基準をそろえて比べます。

クランプトルクと加工負荷

北川鉄工所のMK200RAは、空圧0.5MPaでクランプトルク570N·mです。ウォームギア強度として示す許容切削トルクは270N·mで、別の値です。クランプして止めた加工と、回転中の加工では確認する負荷を分けます。

T-200Adは、加工負荷に応じたアンクランプ加工も案内しています。停止中の保持力だけでなく、回転中に許容できる負荷を確認します。

多数個取りと長尺ワーク

• 日研工作所のCNC180-2Wは、直径180mmの面板を持つ多連型です。スピンドル間のピッチは250mmで、小物の多数個取りに使います
• 松本機械工業のMDH233L-2-03は、テールストックを組み合わせて長尺ワークを支えます。テーブル径230mm・タテ使用時100kgで、製品質量920kgは構成一式の値です

単体の円テーブルと、サポート・テールストック付きの構成は、質量や寸法を分けて読みます。

価格と見積もり

取得した掲載製品の公式資料には、価格の記載がありません。機械の型式、工作物・治具の図面、質量、加工負荷、割出角度、制御方法を伝えて見積もりを取ります。モータ・コントローラ・空油圧源・ケーブル・サポートを含む金額か確認します。

出典は、北川鉄工所のMK・TT、日研工作所の欧州公式ページ・多連型、ユキワ精工・三共製作所・ハイウィンのカタログ、ブラザー工業、松本機械工業です。確認日は2026年10月28日。日研は国内サイト停止中のため欧州公式の値を使い、国内のモータ・制御仕様は発注時に確認します。
