中ぐり盤とは？横中ぐり盤（テーブル形・床上形）とジグボーラーの種類と違い、主軸径・テーブル・積載質量の選び方

中ぐり盤とは

中ぐり盤は、ドリルなどであけた穴の内面を、より精度よく決まった大きさに仕上げる機械です。日本工作機械工業会の説明では、ドリル加工やフライス加工もできます。歯車箱・ポンプのケーシング・建設機械のフレームのような、大きな箱物や機械部品の穴と面を削るのに使います。

比較ページには、日本法人のある会社が自社で作るか自社ブランドで売る中ぐり盤を、各社の代表の型式の単位で載せています。マシニングセンタ・フライス盤・旋盤は、それぞれのページで比べています。

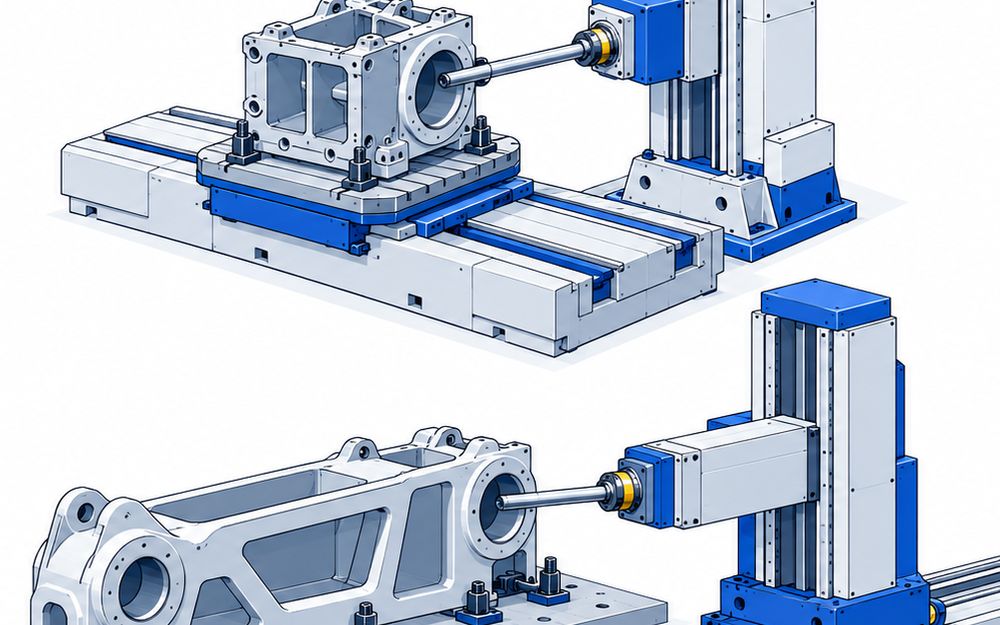

3つの種類

• テーブル形の横中ぐり盤は、品をテーブルに載せて削ります。芝浦機械のBTD-110S.R16、ニデックマシンツールのMAF130EⅡ、池貝のNB11T、DMG MORI Precision BoringのPBTシリーズがこの形です
• 床上形の横中ぐり盤は、品を床に据え、コラムやラムのほうが動いて削ります。芝浦機械のBSF-150Cと、ニデックマシンツールのMAF130Rがこの形です
• ジグボーラー（ジグ中ぐり盤）は⁠、穴の位置と寸法を高い精度で決めます。三井精機工業のJ6CNとJ1220がこの形です

マシニングセンタとの違い

• マシニングセンタは、工具を替えながら中ぐり・フライス削り・穴あけ・ねじ立てを続けて行うNC工作機械です
• 横中ぐり盤は、太い主軸を品のほうへ繰り出して、深い穴の奥まで削れるのが違いです
• DMG MORI Precision BoringのPBTのように、両方を兼ねた横中ぐりマシニングセンタもあります

主軸径の見方

• 池貝のNB11Tと芝浦機械のBTD-110S.R16は、中ぐり主軸の直径が110mmです
• ニデックマシンツールのMAF130EⅡとMAF130R、DMG MORI Precision BoringのPBT 130|2200は、130mmです
• 芝浦機械のBSF-150Cは、150mmです
• 太いほど重い切削に強くなります。DMG MORI Precision Boringでは、主軸径110mmの型は最高5,000min⁻¹、130mmの型は最高4,000min⁻¹です

テーブルと積載質量の見方

• 池貝のNB11Tは、テーブルが950×1,050mmです
• 芝浦機械のBTD-110S.R16は、テーブル作業面が1,400×1,600mmで、最大積載質量が6,300kgです
• DMG MORI Precision BoringのPBT 130|2200は、テーブル作業面が1,800×2,200mmで、工作物許容重量が15,000kgです
• ニデックマシンツールのMAF130EⅡは、積載質量が20,000kgです
• テーブルに載らない長さや重さなら、床上形を選びます。ニデックマシンツールのMAF130Rは、X軸の移動量を5,000〜21,000mmから選べます

主軸の繰り出し⁠（W軸）

• 中ぐり主軸が品のほうへ伸びる長さで、深い穴の奥まで届くかどうかが決まります
• ニデックマシンツールのMAF130EⅡは800mm、MAF130Rは700mm、芝浦機械のBTD-110S.R16は500mmです
• 芝浦機械は、ふつうの中ぐり主軸のほかに、周りを太くして剛性を上げたクイル主軸もそろえています

ジグボーラーの選び方

• 三井精機工業のJ6CNは、テーブルが1,280×960mm、最大積載質量が1,200kg、主軸回転数が3,200min⁻¹です
• 三井精機工業のJ1220は、テーブルが2,000×1,250mm、最大積載質量が3,000kg、主軸回転数が10,000min⁻¹です
• 金型・治具・ゲージのように、穴の位置がずれると困る品に使います

値段と据え付け

• 比べた機種は、どれも値段を公式に出していません。主軸径・テーブル・アタッチメント・制御装置を決めてから見積もりを頼みます
• 機械がとても重く、ニデックマシンツールのMAF130Rは機械質量が35,000kgです。据え付ける床の強さと広さを先に確かめます
