超硬ドリルとは？マシニングセンタで使う超硬ドリルの種類（油穴付き・ソリッド・小径・フラット）と⁠、刃径・穴の深さ・価格の選び方

超硬ドリルとは

超硬ドリルは、刃と体を超硬合金で作ったドリルです。ハイス（高速度工具鋼）のドリルより硬く、速い回転で長く削れます。そのかわり欠けやすいので、振れの小さいチャックと剛性のある工作機械で使います。

比較ページには、日本の会社が自社で作る超硬ドリルを、刃径の決まった型番の単位で載せています。刃先を替えるヘッド交換式、ハイスドリル、電動工具に付けるコンクリート用の超硬ドリルは載せていません。

4つの種類

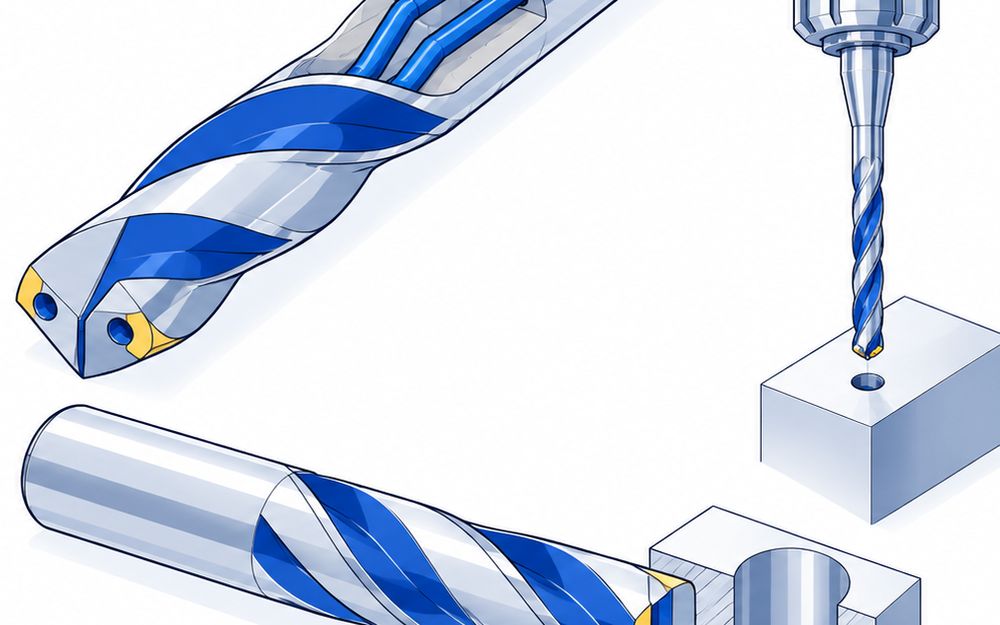

• 油穴付き：ドリルの中の穴から刃先に切削油を出します。例はオーエスジーの ADO-SUS-5D 10 と、不二越の AQRVDOH5D1000 ⁠です
• ソリッド（油穴なし）：外から油をかけて使います。例は大見工業の超硬Vドリル OVDS-0100 と、ダイジェット工業のEZハードドリルです
• 小径：直径3mm以下の穴をあけます。例はオーエスジーの AD-MICRO-4D 1、不二越の AQRVDM5D0100、京セラの KDA0100X03S030C です
• フラット：先端角が180°で、先が平らです。例は住友電工ハードメタルの MDF0500S2D と、京セラの KDZ1000X1.5S100N ⁠⁠です

油穴付きと油穴なしの違い

• 油穴付きは、熱と切りくずを刃先から押し出すので、深い穴やステンレスに向きます。機械の主軸から油を送る設備で使います
• 不二越のアクアREVOドリル オイルホールは、油穴の断面積と吐出量を従来品の2倍以上にしています
• 油穴なしは外から油をかけるので、油穴のない機械やボール盤でも使えます

穴の深さ（3D・5D・⁠⁠⁠8D）

• 3D・5D・8Dは、ドリルの直径の何倍の深さまであけられるかを表します
• オーエスジーのADO-SUSと不二越のアクアREVOドリル オイルホールは、3D・5D・8Dをそろえています
• オーエスジーのAD-MICROは4Dと10D、京セラのKDA Miniは最大8Dまであります

小径ドリルの選び方

• オーエスジーのAD-MICROは、直径0.5〜3mmを0.01mm刻みでそろえています
• 京セラのKDA Miniは、直径1.0〜2.9mmです
• 不二越のAQRVDM5D0100は直径1.0mmで、溝長は7mm、全長は38mmです

フラットドリルと高硬度材用

• 住友電工ハードメタルのMDF型は、傾斜面や円筒面にも穴をあけられます。加工例では、抜けバリが汎用ドリルの1/2以下でした
• 京セラのKDZは、円筒面や曲面にはKDZ-HPを使います
• ダイジェット工業のEZハードドリルは、70HRCまでの高硬度材に穴をあけられます

値段

• 公式に値段を出しているのは京セラで、KDZ1000X1.5S100N（直径10.0mm）は13,460円、KDA0100X03S030C（直径1.0mm）は9,920円です（メーカー希望小売価格・2026年4月時点）
• オーエスジーは標準価格をWEBで出しています。ほかは型番と本数を決めて、販売店かメーカーに見積もりを取ります
