落石防護柵とは？従来型・高エネルギー吸収型・落石防護網の違いと、吸収エネルギー・基礎の選び方

落石防護柵とは

斜面の下の道路際や、斜面の途中に立てて、転がったり跳ねたりして落ちてくる石を受け止めます。石が落ちること自体を止める落石予防工（ロープ掛工・ロープ伏工）と⁠は役目が違い、落ちてきた石を待ち受けて止める側の対策です。

比較ページには、日本法人のある会社が自社で作るか自社製品として売る、落石防護柵・落石防護網・崩壊土砂の捕捉柵・落石防護擁壁を載せています。雪崩予防柵、防風柵・防雪柵、仮設フェンス、法面工事や吹付だけのもの、金網やワイヤだけの材料、施工だけを請け負う会社の工法は載せていません。

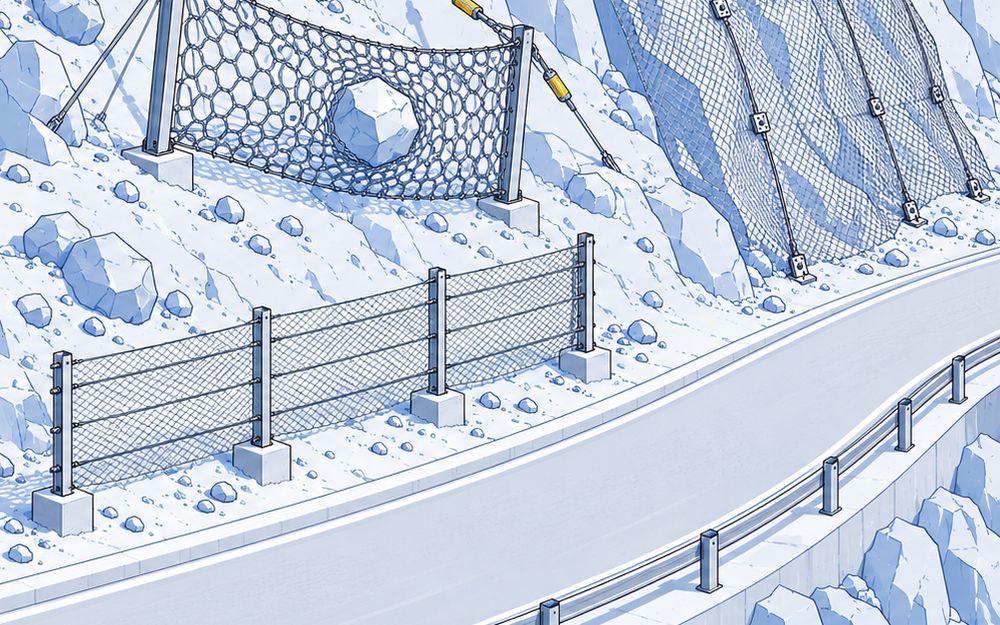

4つの種類

• 従来型の防護柵：H形鋼などの支柱にワイヤロープと金網を張り、支柱・ロープ・金網が曲がって石を受ける。東京製綱のロックフェンスは50kJまで、柵高1.5〜6.0m
• 高エネルギー吸収型の防護柵：緩衝装置やリング、伸びるネットでエネルギーを吸う。ダブルフェンスは300〜750kJ、ハイジュールネットは250〜3000kJ
• 落石防護網（覆式・ポケット式）：法面を金網とワイヤロープで覆い、落ちた石を法尻へ導く。ポケット式は上端を支柱で浮かせ、上から来る石も受ける
• 崩壊土砂の捕捉柵・防護擁壁：崩れてくる土砂や巨大な落石を斜面の下で待ち受ける。ジオロックウォールは補強土壁で500〜5500kJ

吸収エネルギー（kJ）⁠の⁠見⁠⁠⁠⁠方

• 落石のエネルギーは、石の重さと落ちる高さで決まる。日鉄神鋼建材は、3000kJは9.6tの重錘を32.0mの高さから落としたときのエネルギーだと説明している
• 日鉄神鋼建材によれば、従来の待ち受け型の柵は最大100kJ前後で、それより大きい落石は落石防護擁壁で受けていた
• 同じ製品でも型ごとに吸収エネルギーが違う。ハイジュールネットはHJN‑250〜HJN‑3000、ネイチャーネット工法は50kJ・100kJ・150kJ
• 小さな落石なら、キャフロンネット（50kJ・100kJ以下）やストンゼットーのような簡易な柵で足りる

基礎と立てる場所

• コンクリート基礎：ロックフェンスやJFE建材のSGTDタイプは、道路際に基礎といっしょに立てる
• 基礎杭：東京製綱のTSガードフェンスは、地中の基礎杭に支柱を建て込むので、コンクリート基礎がいらない
• アンカー基礎：ハイジュールネット、ネイチャーネット工法、キャフロンネットは、斜面の途中にも大がかりな基礎なしで立てられる
• 基礎工なし：ストンゼットーは、先に打ったアンカーに支柱をかぶせて立てる

守る物との離れ

• 落石を受けた柵は谷側へふくらむ。TSガードフェンスは、支柱間隔10.0mのときの張出しが最大2.7m
• 道路や家がすぐ近くにあるなら、張出しの小さい型を選ぶか、柵を守る物から離して立てる

落石対策便覧とNETIS

• 道路の落石対策は、日本道路協会の落石対策便覧に沿って設計する。2017年12月の改訂で、実物大の実験で性能を確かめるやり方が入った
• ベルテクスのダブルフェンスや前田工繊のネイチャーネット工法は、便覧の条件に合わせた実物実験をしたと案内している
• NETIS（国土交通省の新技術情報提供システム⁠）⁠の登録番号は、各社の製品ページに載っている。掲載期間が終わった技術もある

雪の多い地域では

• 柵に雪が積もると、金網の上端が壊れることがある。JFE建材のSGTDタイプには、上弦材を付けた積雪対応タイプがある
• ダブルフェンスやハイジュールネットも、積雪地域で使える型がある
• 斜面の雪が動き出すのを抑える雪崩予防柵は別の製品

値段と見積もり

• 載せた製品は、どれも公式サイトに値段を出していない
• 見積もりには、延長・柵高・支柱間隔、想定する吸収エネルギー、基礎の条件、運び込みの道（重機が入るか）をそろえて出す
• 標準図・CADは、ベルテクス（無料の会員登録）や日本サミコン（会員登録）、日鉄神鋼建材の製品図面のページ、各社のカタログで手に入る
