L型擁壁とは？宅地用（大臣認定）・道路用・柵の基礎付きの違いと、高さ・根入れ・施工の選び方

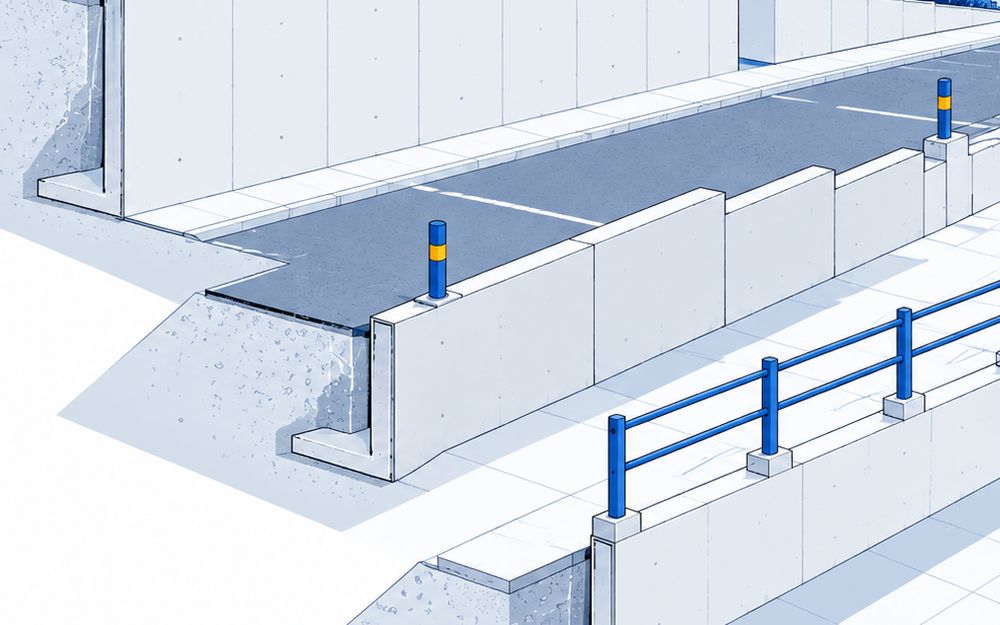

L型擁壁とは

工場で作ったものはプレキャストL型擁壁（L型プレキャスト擁壁）と呼び、現場ではクレーンで吊って並べます。底版の上に載った土の重さも使って、倒れたり滑ったりしないようにします。

比較ページには、日本法人のある会社が作るプレキャストのL型擁壁を載せています。現場打ちの擁壁工事だけのもの、ボックスカルバートと側溝、間知ブロックなどの積みブロック擁壁、補強土壁、中古、商社が売る他社製品は載せていません。

3つの種類

• 宅地用（大臣認定）：盛土規制法の施行令で国土交通大臣の認定を受けた製品。認定条件の中なら設計計算書を出す手間がいらない
• 道路用・一般用：道路土工の擁壁工指針などで設計した製品。高さ600〜5,000mmの規格をそろえたものが多い
• 柵の基礎付き：転落防止柵や車両用防護柵の基礎を擁壁と一体にした製品。基礎を別に作る二度手間がない

宅地に使うときの決まり

• 盛土規制法の施行令は、擁壁を鉄筋コンクリート造・無筋コンクリート造・練積み造に決めている（e-Gov）
• 構造がこれによらない擁壁でも、国土交通大臣が同じかそれ以上と認めたものは使える。これが認定擁壁
• 認定品は、国土交通省の「施行令第17条に基づく認定擁壁一覧表」（2026年3月現在）で確かめられる
• 2023年の法改正の前は施行令第14条の認定と呼んでいた。メーカーの資料には古い条番号が残っている
• 認定品でない製品（土のねっこ、TPウォール滋賀県型など）は⁠、案件ごとに構造計算書を作って確かめる

高さで選ぶ

• 宅地用の認定品は3mまでが多い（ニューウォルコンⅣ型1〜3m⁠、FL‑AⅡ 3.0mまで）
• 3mを超える宅地は、ハイ・タッチウォール（3.0〜5.0m）
• 道路用は、NCLウォールとHS‑Wウォールが600〜5,000mm、スマートウォールが0.6〜5.0m
• 規格に無い高さは、一つ上の規格を使う（藤林コンクリート工業）

根入れの深さ

藤林コンクリート工業の認定擁壁の資料では次のとおりです。擁壁の高さは地面より上の高さで数えます。

• 基礎地盤の内部摩擦角が30度以上：擁壁の高さの15/100以上、かつ35cm以上
• 30度未満：擁壁の高さの20/100以上、かつ45cm以上
• 道路用（草竹コンクリート工業）：擁壁工指針で、底版の付け根から500mm以上

施工方法と吊り方

• 基礎コンクリートの上に敷モルタルを敷き、底版との間にすき間が残らないよう詰めて据える
• 目地は5mmあけて背面の水を抜き、目地と水抜き穴に吸い出し防止のフィルターを貼る（ケイコン）
• 裏込めの砕石の代わりに透水マットも使える
• 吊るときはメーカー指定の吊り金具を使う（草竹コンクリート工業・ベルテクス）
• 重さの例：OKウォール（タイプ1）⁠は⁠高⁠さ1,000mmで532kg、HDウォールは高さ1000mmで940kg

フェンスを付けるとき

• 認定擁壁は認定条件の中でだけ付けられる。ニューウォルコンⅣ型はフェンスの高さ2.0mまで・見付面積率50%⁠⁠⁠以下
• ザ・ウォールⅡは、フェンスの穴を現場であけると認定の範囲から外れる
• あとから付けるより、穴のある製品や柵の基礎付き（TPウォール、セフティウォールLFⅡ、SL‑G⁠）⁠を最初から選ぶ

逆L型を使うとき

隣の土地との境界が擁壁の後ろにあり、底版を後ろに出せないときに使います（ベルテクス）。ベルテクスの逆L型Vタッチウォール、コンクレタスの土のねっこ（逆L型・逆T型）があります。
