グレーチングとは？規格（荷重区分）・種類・サイズ・値段と選び方

道路・駐車場・工場の側溝やU字溝に載せるグレーチング（溝蓋）⁠の⁠種⁠類⁠、T-14・T-20・T-25の荷重区分の意味、細目と並目、ボルト固定、ステンレスとFRPの選び方を、メーカーの技術資料と価格表をもとにまとめました。

2026年10月12日更新

この記事の答え

グレーチングは、細い鋼材などを格子に組んだ、排水溝の上に載せるふた（溝蓋）⁠で⁠す⁠。選ぶときは「上を通る車の重さ（荷重区分）」「今の溝の呼び（溝幅）⁠と⁠高⁠さ⁠」「人が歩くか（細目にするか）」の3つを先に決めます。材料はスチールが主で、ガタつきを嫌う所は鋳鉄やボルト固定、さびを嫌う所はステンレス、薬品や電気を使う所はFRPを選びます。

グレーチングとは

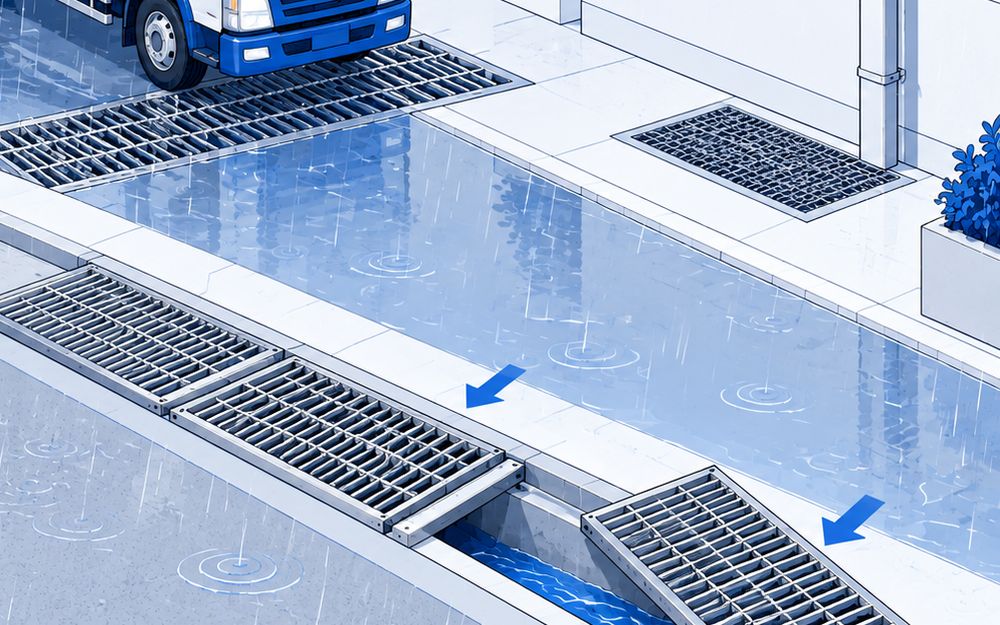

グレーチングは、道路・駐車場・工場・建物の排水溝（側溝・U字溝・横断溝・集水桝）に載せる格子のふたです。すき間から雨水を溝へ落としながら、人や車がその上を通れます。側溝の蓋、溝蓋、みぞ蓋とも呼びます。

比較ページには、業務用のグレーチングを、スチール・鋳鉄・ステンレス・FRPの4つの材料ごとに、各社の代表シリーズの単位で載せています。家庭用（DIY）だけの製品、マンホールの丸いふた、コンクリートのふた、床の点検口は載せていません。

4つの種類

スチール製：細い鋼材を格子に組み、溶融亜鉛めっきでさびを止めたものです。U字溝にそのまま載せる型と、受枠に載せる側溝用があります。例はダイクレのD1SU・D1FU型とD5MU型、カネソウのHXB、中部コーポレーションのV1HU、カワグレのZUH、石田鉃工のGTUHです
鋳鉄製：ダクタイル鋳鉄の厚いふたです。ボルトで受枠に留めたり、ふたと枠を一体にしたりして、ガタつきと音を抑えます。例はカネソウのGCH-B、日之出水道機器のGR-Uです
ステンレス製：さびにくいステンレスの格子です。例はオカグレートのOGスーパーハイテン、奥岡製作所のOSU4です
FRP製：ガラス繊維で強くした樹脂の格子で、さびず、電気を通さず、軽いのが長所です。例はオカグレートのFGS40、日本FRPのエバーグレートです

荷重区分（規格・耐荷重）の見方

グレーチングの強さは、上を通る車の重さで分けた荷重区分で選びます。車の重さのうち、後輪の片側1輪に40%がかかるとして計算します。

T-25：後輪1輪の荷重100kN。大型車がよく通る道路に使います
T-20：後輪1輪の荷重78.5kN。大型車があまり通らない道路に使います
T-14：総重量14tの車を考え、後輪1輪の荷重54.9kNです
T-6：林道規程をもとにした区分で、後輪1輪の荷重24kNです
T-2：公的な基準は無く、ダイクレは後輪1輪の荷重を8kNと社内で決めています
歩道用：人だけが歩く所で、群集荷重5.0kN/㎡で考えます

T-25とT-20の2つになったのは、1994年の道路橋示方書の改訂で、設計に使う車の荷重がB活荷重（T-25相当）とA活荷重（T-20相当）に変わったためです。

サイズ（寸法）の合わせ方

今の溝の呼び（溝幅）⁠と⁠、ふたの高さ・長さを合わせます。U字溝用は溝の段にそのまま載せるので、U字溝の呼びで選びます。側溝用は受枠に載せるので、受枠の寸法に合わせ、受枠は別に買います。

石田鉃工のGTUH（呼び300・T-14）⁠：長さ995mm・高さ32mm・質量24.3kg
カワグレのZUH（呼び300・T-14）⁠：高さ32mm・質量25.5kg
ダイクレのD1SU32-30（溝幅300・T-14）⁠：長さ997mm・総重量23.3kg

細目と並目

スチールのグレーチングの目は、すき間の大きさで並目・細目・極細目に分かれます。格子を細かくするのは、靴のヒールやベビーカー・車いすの車輪がはまり込まないためです。人が歩く所は細目にします。

すべり止めを付けたものもあります。ダイクレのDグリップは滑り抵抗値BPN40相当、中部コーポレーションのV1HUはバーがVギザです。

ガタつき・騒音・盗難を抑える

車が通るたびにふたが動くと、音が出て、ふたや溝が傷みます。本体を受枠にボルトで留めるボルト固定式は、ガタつきと騒音を防ぎ、専用の工具が無いと外せないので盗難も抑えます。

中部コーポレーションのVG1HBB：細目のボルト固定式で、溝幅300・T-14の本体が41,400円（受枠は別）
カネソウのGCH-B：鋳鉄（FCD500）のボルト固定式で、T-20・破壊荷重440kN以上
日之出水道機器のGR-U：ふたと枠を鋳鉄で一体にして、ガタつきを無くしています

ステンレスとFRPの選び方

ステンレスはさびにくい金属ですが、さびない金属ではありません。塩酸・硫酸・海水のように塩素イオンのある所では腐食しやすく、鉄粉・薬品・塩類が付いたままだと耐食性が落ちます。付いたら早めに掃除します。

FRPは、さびず薬品に強く、電気を通さず磁性も無いので、化学プラントや電気設備のまわりで使います。重さは鉄の約25%で、運ぶのも据え付けるのも楽です。ただし、常に80℃以上になる所では使えません。

値段

値段を公式に出しているメーカーの、1枚あたりの価格です（税込か税抜かを書いていないメーカーもあります⁠）⁠。

U字溝・側溝用のスチール（呼び300・T-14）⁠：カネソウのHXB 19,100円（税抜）、カワグレのZUH 20,300円、中部コーポレーションのV1HU 20,700円
ボルト固定式：中部コーポレーションのVG1HBB 41,400円、カネソウのGCH-B 45,700円（税抜）
ステンレス：オカグレートのOGスーパーハイテン（溝幅200・T-14）38,100円（税抜）、奥岡製作所のOSU4（溝幅300・T-14）79,500円
FRP：オカグレートのFGS40（定尺パネル1007×3009×40mm）92,300円（税抜）
