ツェナーダイオードのメーカー5社比較【2026年】

ダイオードの降伏（ブレークダウン）の特性を使い、流す電流が変わっても電圧がほぼ一定になるダイオードです。新電元工業の解説では、微小な電流を流して出る電圧を基準電圧に使うのが定電圧ダイオード、サージを吸収して回路を守るのがTVSです。

入力の電圧がツェナー電圧より高いとき、入力の電圧や流れる電流が変わっても、ツェナー電圧はほぼ一定に保たれます。この電圧を基準電圧や一定の電圧として使います。KECはKDZ10Vの用途を、定電圧と基準電圧と書いています。

このページの製品は、どれもメーカーの公式資料に値段が出ていません。品番・数量・納期を伝えて、特約店や商社で見積もりを取ります。

回路で使う電圧と、データシートの試験電流を見て品番を選びます。ビシェイの1N4733Aは公称5.1Vで許容差±5%、KECのKDZ10Vは約6%で、Yグレードは約2.5%に絞ってあります。ロームのUDZV5.1Bは4.98〜5.2Vです。

小信号用のUDZV5.1B・INTB5V6LAC1・KDZ10Vは200mW、電力用のKDZV5.1Bは1000mW、1N4733Aは1300mWです。許容損失は基板やリードの条件つきの値で、KDZ10Vは20×20mmのガラエポ基板、1N4733Aは本体から4mm先のリードを周りの温度に保ったときの値です。

新電元工業の解説では、TVSはツェナーダイオードの一種で、短い時間の大きなサージを吸収するため、動作抵抗を低く、電流の定格を高く作ってあります。定電圧ダイオードは大きな電流を流す前提ではありません。新電元のST20-27FYはサージ電力1800Wです。

動作抵抗はデータシートに最大値で載っていて、試験電流ごとに決まっています。INTB5V6LAC1は5mAで最大50Ω、UDZV5.1Bは最大80Ω、KDZ10Vは最大15Ω、1N4733Aは最大7Ωです。試験電流が違う品どうしは、同じ条件で比べます。

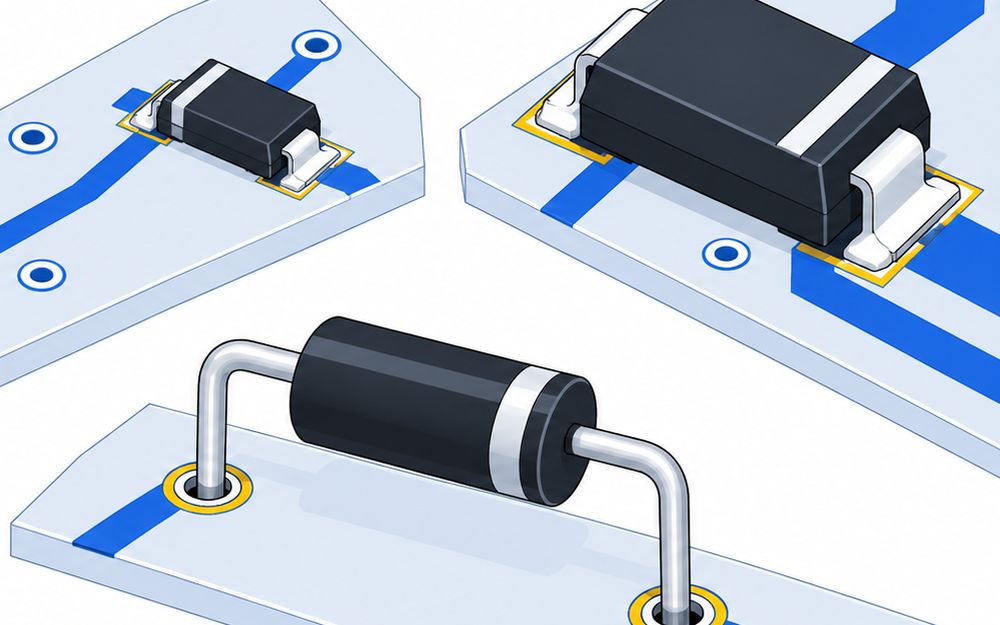

表面実装は基板の上に載せる形で、UDZV5.1BのSOD-323FLは2.5×1.25mm、KDZV5.1BのSOD-123FLは3.5×1.6mmです。リード付きは基板の穴に差す形で、1N4733AはDO-41です。

ロームはUDZV5.1Bと同じ形の車載グレード「UDZVFH5.1B」を出していて、UDZV5.1Bは車載機器への使用を推奨していません。KECは末尾UがAEC-Q101の適合品で、新電元のST20-27FYはAEC-Q101に準拠しています。

メーカーの製品ページで供給状況と代替品を確かめます。ロームのKDZ5.1BはLast Time Buy（最終受注）で⁠、代替品のKDZV5.1Bはピン配置とパッケージが同じです。

このページでは、ローム（京都府）、イサハヤ電子（長崎県諫早市）、新電元工業が国内の会社です。新電元工業はST20-FYシリーズの生産工場を、秋田新電元ほかと案内しています。
