アレスタ（避雷器・SPD）⁠と⁠は⁠？電源用・信号用・高圧用の種類と違い、クラスⅠ・クラスⅡ、電圧防護レベル、寿命と交換の選び方

アレスタとは

アレスタは、雷で電線や信号線に入ってくる一時的な高い電圧（雷サージ）を抑えて、その電流を接地へ逃がし、つないだ機器を守る装置です。昭電の用語辞典では、SPD（サージ防護デバイス）を保安器、避雷器、アレスタとも呼ぶと書いています。

比較ページには、メーカーが自社で作るアレスタの完成品を、型番の単位で載せています。建物の受雷部（突針）、基板に付けるTVSダイオード、ガスアレスタやバリスタなどの素子だけの製品、家庭用だけの品は載せていません。

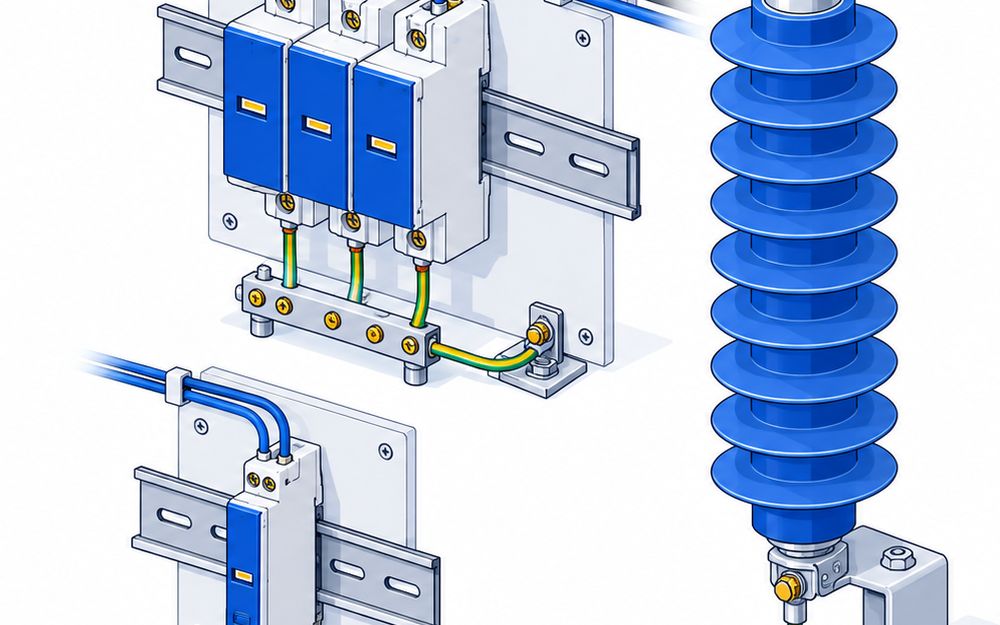

3つの種類

• 電源用SPD（低圧）は⁠、分電盤や制御盤の100V・200Vの電源回路に付けます。例は音羽電機工業の協約寸法SPD LT-2T、サンコーシヤのMZS-200AV、昭電のAGN-422SA、岡谷電機産業のXD-275-Q4です
• 信号・通信用SPDは、計装の信号線や電話回線に入れます。例はエムジーのMD7ST、東洋計器のBND-30A、横河電機のAR2-SA、サンコーシヤのCLP-EN1JKです
• 高圧用避雷器は、6.6kVの高圧配電線や受電設備に付けます。例は音羽電機工業の6.6kV配電用避雷器 GL-B6Gです

電源用SPDのクラスⅠとクラスⅡ

• クラスⅠは、10/350μsのインパルス放電電流（Iimp）で試験します。サンコーシヤのMZS-200AVは、Iimpが25kAで、直撃雷対応としています
• クラスⅡは、8/20μsの公称放電電流（In）で試験します。昭電のAGN-422SAは、Inが20kA、最大放電電流が40kAです
• JIS C 5381-11に合うSPDは、メーカーが指定するSPD分離器と組み合わせて使います。音羽電機工業のLT-2Tは、自動切り離し装置を内蔵しています
• 漏電遮断器の1次側に付けるときは、それに合う型や組み合わせを選びます。昭電のAGN-4シリーズは、N-E間にGDTを入れて1次側にもつなげます

電圧の数字の読み方

• 最大連続使用電圧（Uc）は⁠、SPDにずっとかけてよい最大の電圧です。回路の電圧より高いものを選びます
• 電圧防護レベル（Up）は⁠、雷サージを受けたときにSPDが抑える電圧の上限です。低いほど、機器にかかる電圧が下がります
• たとえば昭電のAGN-422SAは、UcがAC280V、L-N間のUpが1.4kVです
• 単相3線100/200Vの回路では、事故で100Vの線が最大200Vまで上がることがあります。この一時的過電圧に耐える型を選びます

信号用のインパルス耐久性

• 信号・通信用SPDの強さは、カテゴリC2（8/20の電流を正負5回ずつ）やカテゴリD1（10/350⁠の電流を正負1回ずつ⁠）⁠で表します
• エムジーのMD7STは、幅7mmの薄形で、放電耐量が20kA（8/20μs）⁠で⁠⁠⁠⁠す
• 横河電機のAR2-SAは、カテゴリC2で10,000Aの高耐量形です。本体をソケットから外しても、信号は途絶えません

劣化と交換

• 中の素子は、雷サージを受けるたびに劣化します。東洋計器は、雷の多い場所では2年ごとの本体の交換を勧めています
• 大きな雷サージを受けたときは、その都度交換します
• 劣化を前面の表示や警報接点で知らせる型があります。昭電のAGN-422SAは、正常時が緑・故障時が黒の表示です
• 横河電機は、ARシリーズの劣化を判別するアレスタチェッカ AR2-CKを出しています

高圧用避雷器

• 6.6kVの配電用は、酸化亜鉛（ZnO）素子で雷電流を接地へ流します。直列ギャップ付とギャップレスがあります
• 音羽電機工業のGL-B6Gは、定格電圧が8.4kV、公称放電電流が2,500A、制限電圧が24kV以下の一般用です
• 海沿いなど塩害のある場所では、耐塩用・重耐塩用の型を選びます

値段

• 値段を公式に出しているのは3製品です
• 音羽電機工業の協約寸法SPD LT-2Tは22,400円、6.6kV配電用避雷器 GL-B6Gは24,000円です（どちらも標準価格）
• エムジーのMD7STは、基本価格が13,200円（税別）⁠で⁠⁠⁠⁠す
• ほかの製品は、型番を伝えて見積もりを取ります
