アレスタのメーカー7社比較【2026年】

値段を公式に出しているのは3製品です。音羽電機工業の協約寸法SPD LT-2Tが22,400円、6.6kV配電用避雷器GL-B6Gが24,000円（どちらも標準価格）、エムジーのMD7STが基本価格13,200円（税別）⁠で⁠す⁠。ほかの製品は型番を伝えて見積もりを取ります。

呼び方の違いで、どれも雷サージの電圧を抑えてサージ電流を逃がす装置です。昭電の用語辞典では、SPD（サージ防護デバイス）を保安器、避雷器、アレスタとも呼ぶと書いています。高圧の配電線に付けるものは、ふつう避雷器と呼びます。

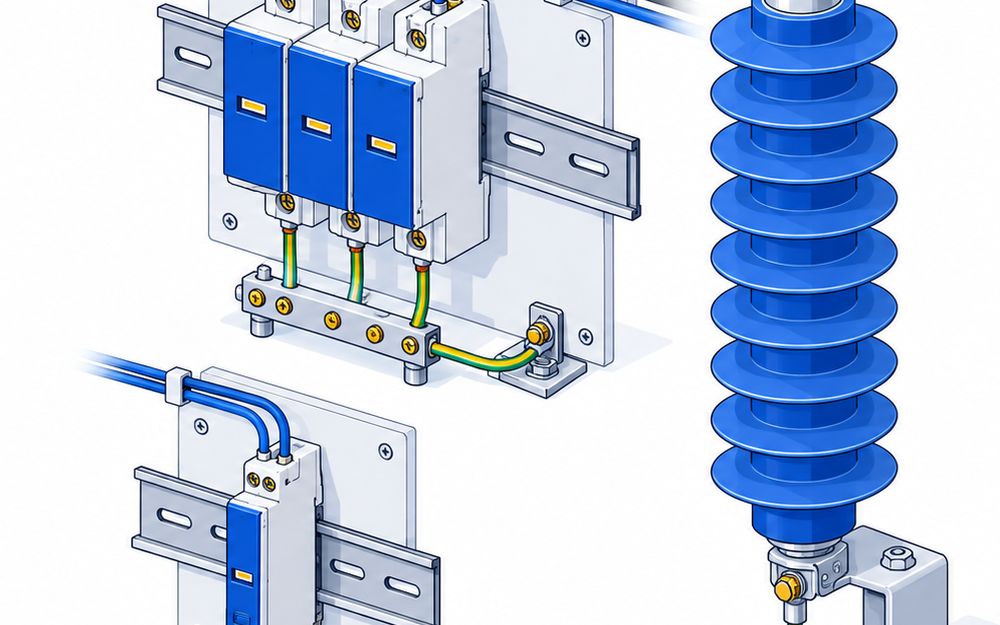

電源用・信号（通信）⁠用⁠・⁠高⁠圧⁠用⁠の3つに分かれます。電源用は分電盤や制御盤の電源回路に、信号用は4〜20mAの計装信号や電話回線に、高圧用は6.6kVの配電線に付けます。試験の区分も違い、電源用はクラスⅠ・クラスⅡ、信号用はカテゴリC2・D1のように表します。

クラスⅠは10/350μsのインパルス放電電流（Iimp）で⁠、クラスⅡは8/20μsの公称放電電流（In）で試験します。サンコーシヤのMZS-200AVはIimp 25kAのクラスⅠで、直撃雷対応としています。昭電のAGN-422SAはIn 20kA・Imax 40kAのクラスⅡで、クラスⅠとしても使えます。

Ucは、SPDにずっとかけてよい最大の電圧です。Upは、雷サージを受けたときにSPDが抑える電圧の上限で、これが低いほど機器にかかる電圧が下がります。たとえば昭電のAGN-422SAはUcがAC280V、L-N間のUpが1.4kVです。

中の素子は雷サージを受けるたびに劣化するので、取り替えて使う部品です。東洋計器は、雷の多い場所では2年ごとの本体の交換を勧めています。大きな雷サージを受けたときも、その都度の交換を勧めています。

前面の表示や警報接点で知らせる型があります。昭電のAGN-422SAは正常時が緑・故障時が黒の表示と警報接点、サンコーシヤのMZS-200AVは劣化表示と警報接点、岡谷電機産業のXD-275-Q4は分離器作動表示窓が付いています。横河電機は、ARシリーズの劣化を判別するアレスタチェッカAR2-CKを出しています。

エムジーのMD7ST、東洋計器のBND-30A、横河電機のAR2-SAが計装信号用です。MD7STは幅7mmの薄形で、放電耐量は20kA（8/20μs）⁠で⁠す⁠。AR2-SAとBND-30Aは、本体を外しても信号の線が切れないプラグイン式です。

JIS C 5381-11に合うSPDは、メーカーが指定するSPD分離器と組み合わせて使います。昭電のAGN-4シリーズは、指定の分離器とセットにした形名も出しています。音羽電機工業のLT-2Tは、自動切り離し装置を内蔵しています。

配電線の電圧と、置く場所の汚れ（塩害）で選びます。音羽電機工業のGL-B6Gは定格電圧8.4kV・公称放電電流2,500A・制限電圧24kV以下の一般用で、耐塩用・重耐塩用の型も別にあります。制限電圧が低いほど、守れる範囲が広がります。

付けられる型があります。昭電のAGN-4シリーズは、N-E間にGDT（ガス入り放電管）を入れていて、漏電ブレーカの1次側にもつなげます。サンコーシヤは、漏電遮断器の1次側用と2次側用で、MZS-200AVの組み合わせを分けて案内しています。
