避雷針のメーカー5社比較【2026年】

今回の型式には、公式資料に公開価格がありません。LRN35Cなどの型式と数量に加え、支持管・固定金物・接地工事を含む範囲をそろえて見積もりを取ります。

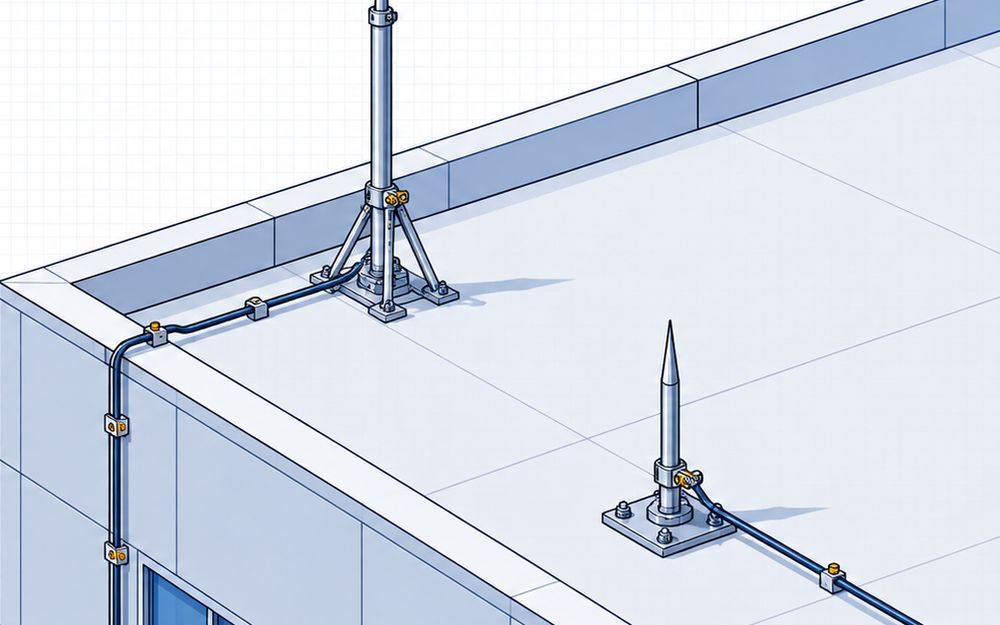

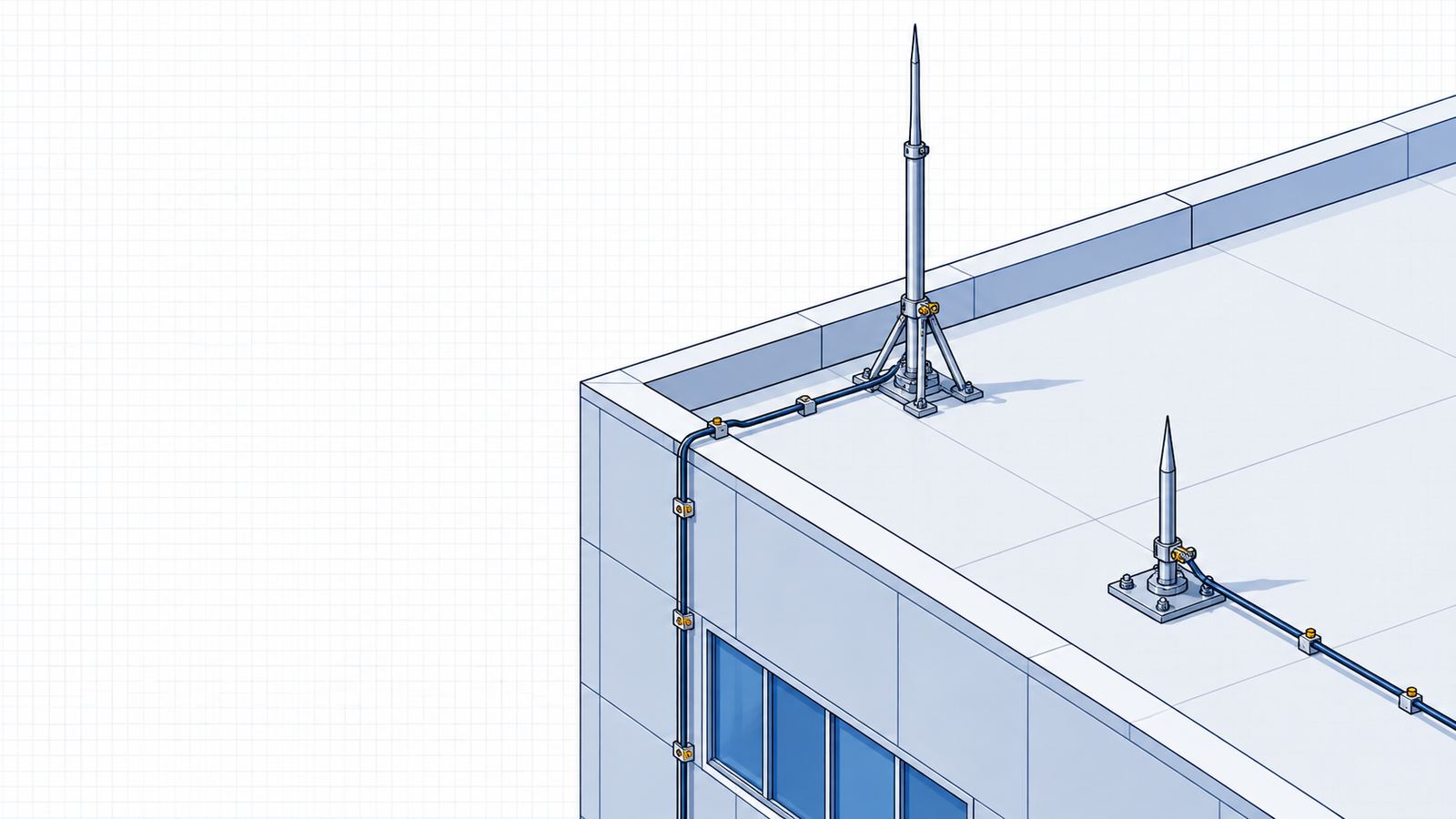

支持管に取り付ける突針と、台座付きの小突針を分けて選びます。支持管用のLRN35Cは全長460mmで、村田電機製作所の12021-Fは自立型の小突針です。

建築基準法第33条は、高さ20mを超える建築物に有効な避雷設備を求め、周囲の状況によるただし書きも設けています。20m以下なら雷対策が不要とは判断せず、建物の用途・保護対象・適用法令を設計者と確認します。

LRN35CのJIS中型や5111の国土交通省型は、資料に書かれた製品の区分です。設備全体はJIS Z 9290-3:2019への適合を確認し、旧基準を使える経過措置は2026年3月31日までの建築物の工事着手で判定します。

違います。LRN21Cは全長500mm・支持管突出長410mmで、LRN35Cは全長460mm・支持管突出長370mmです。支持管の長さと、完成後の受雷部の高さも分けて確認します。

材質と表面処理が違います。AAB000101は銅製・クロムめっきで質量1.50kg、12021-Fは鉄製・溶融亜鉛メッキで質量2.60kgです。取付場所と腐食条件を伝え、支持部や導体との組み合わせまで確認します。

ねじ寸法・カップリング・導体接続を照合してから決めます。5111の承認図はM30×P2.0のねじを示しており、JIS中型などの呼び名が同じでも接続寸法を省いて発注しません。

村田電機製作所の12021-Fは、導線接続端子が別売です。銅線かアルミ線かと接続方法を指定して、G端子・F端子・S端子などの適合を確認します。

一律ではありません。国土交通省の資料は回転球体法・保護角法・メッシュ法を示し、保護角法は受雷部の高さで角度が変わります。全長450mmの5111を選んでも、それだけで屋根全体の保護範囲は決まりません。

避雷針は直撃雷を受ける受雷部で、SPDは雷サージによる過電圧から機器を保護する装置です。LRN21Cのような突針を付けても、電源線・通信線のSPDの検討は別に進めます。

確認した公式資料に、掲載型式共通の寿命年数はありません。NIPは腐食による折損や固定金物の脱落を点検上の課題とし、ボルトの緩み・接続異常も確認しています。AAB000101などの交換は、受雷部と支持管・固定部・導体の状態を調べて決めます。
