電源ケーブルとは？CV・VVF・EM-EEF・キャブタイヤの違いと、サイズ・許容電流の選び方

電源ケーブルとは

電源ケーブルは、絶縁した導体をシースで包み、設備や機器へ電気を送る電力用のケーブルです。電力ケーブル・動力ケーブルとも呼びます。

電源ケーブルの比較ページには、自社でケーブルを作るメーカーの600V以下の製品を、記号と代表の線心数・導体サイズの組み合わせで載せています。単心の絶縁電線（IV・KIV）は電線の比較、巻き取り式の延長はコードリールの比較⁠で扱います。

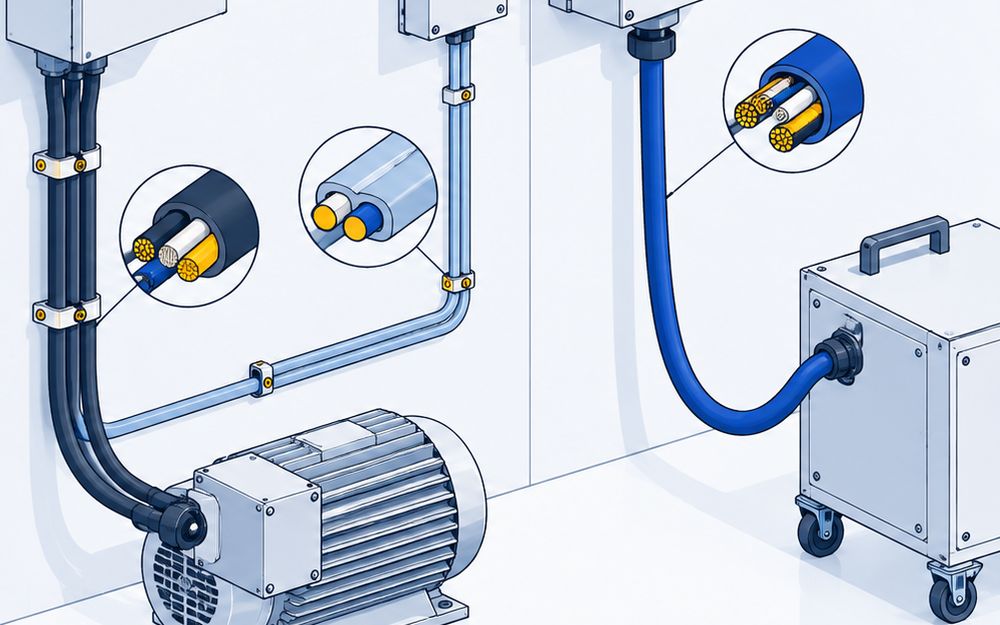

4つの種類の違い

• CVケーブルは、導体を架橋ポリエチレンで絶縁し、ビニルのシースをかぶせた電力ケーブルです。SFCCは、絶縁体の許容温度を90℃とし、600V以下の電力用として案内しています。
• VVFは、ビニルで絶縁し、ビニルのシースで平たくまとめたケーブルです。SFCCのカタログでは、絶縁体の許容温度は60℃です。
• EM-EEFは、ポリエチレン絶縁・耐燃性ポリエチレンシースのエコケーブルです。燃やしてもハロゲンガスやダイオキシンを出しません。
• キャブタイヤケーブルは、動く機器へ電気を送る移動用のケーブルです。プラグを付けて使うVCTや、クレーンなどの給電に使う2PNCTがあります。

フジクラ・ダイヤケーブルは、CVを「一般電力用でVVより許容電流大⁠」と案内しています（600V CVカタログ）⁠。

サイズの表し方を取り違えない

• CVの「3心8mm²」は⁠、線心が3本で、導体1本ごとの公称断面積が8mm²という意味です。SFCCの600V CV 3心8mm²は、導体が7本×1.2mmのより線で、仕上外径は約15.5mmです。
• フジクラ・ダイヤケーブルの600V CV 3心8mm²は、仕上外径が約16.0mm、概算質量は約355kg/kmです。
• VVFの「2.0mm」は⁠、単線の導体径です。協和電線工業のVVF 2心2.0mmは、仕上外径が約6.6×10.5mmの平形です。

断面積のmm²と導体径のmmを混同しないよう、図面や見積もりの依頼には単位まで書きます。数値はSFCCの600V CV仕様書とフジクラ・ダイヤケーブルの仕様書、協和電線工業のVVF⁠によります。

許容電流は条件まで読む

• 協和電線工業と愛知電線は、VVF 2心2.0mmの許容電流をどちらも23Aとしています。協和電線工業は、空中暗渠布設・周囲温度40℃の値と書いています。
• 同じ条件で、協和電線工業のEM-EEF 2心2.0mmは31Aです。
• KHDのVCTの許容電流は、気中・周囲温度30℃以下・1条配線の値です。
• SFCCは、周囲温度が30℃以外のときは補正係数を掛けて許容電流を直すとしています。

数字が大きいほうを、そのまま多く流せるケーブルとは判断しません。束ねる本数や周囲温度、通す経路を伝えて、実際の条件で使える電流を確かめます。

EM-EEFを選ぶ場面

愛知電線は、EMケーブルを官公庁・学校・病院など環境に配慮した建物の屋内配線に使う製品として案内しています。許容温度は75℃で、VVFより許容電流を約1.3倍取れるとしています（愛知電線のEMケーブル）⁠。

協和電線工業のEM-EEFは、絶縁体に耐紫外線性を改善したポリエチレンを使い、黒色テープでの遮光処理をしなくて済みます（協和電線工業のEM-EEF）⁠。

動く機器にはキャブタイヤケーブル

• KHDのVCTは、交流600V以下の移動用電気機器のプラグ付電源ケーブルや延長ケーブル向けです（KHDのVCT）⁠。
• フジクラ・ダイヤケーブルの2PNCT-Bは耐屈曲性で、カーテン式やキャリアローラ方式に使います。旋回するコイルカーテン方式には、耐捻回性の2PNCT-Tを案内しています。導体最高許容温度は80℃です（2PNCTカタログ）⁠。
• 大電は、EV・PHVの普通充電器向けに柔らかくしたH-VCTを作っています。日本向けは定格電圧600V・定格温度75℃です（大電の普通充電用ケーブル）⁠。

固定配線用のCVやVVFを、動く機器の給電に使い回さないようにします。

見積もりで伝える条件

掲載した公式資料には、購入単価の記載がありませんでした。価格を比べるときは、種類の記号・線心数・導体サイズ・長さ・数量・納期をそろえます。許容電流が要る回路では、布設のしかたと周囲温度も伝え、同じ条件の値で比べます。
