ケーブルラックのメーカー7社比較【2026年】

値段を公式に出しているのは3製品です。ネグロス電工のSR40（鋼製・幅400mm）が1本12,800円、アルミの5AR40が14,700円（どちらも税抜）、スギハラ工業のアルミの6S-400が定価20,600円です。ほかは幅と本数を決めて見積もりを取ります。

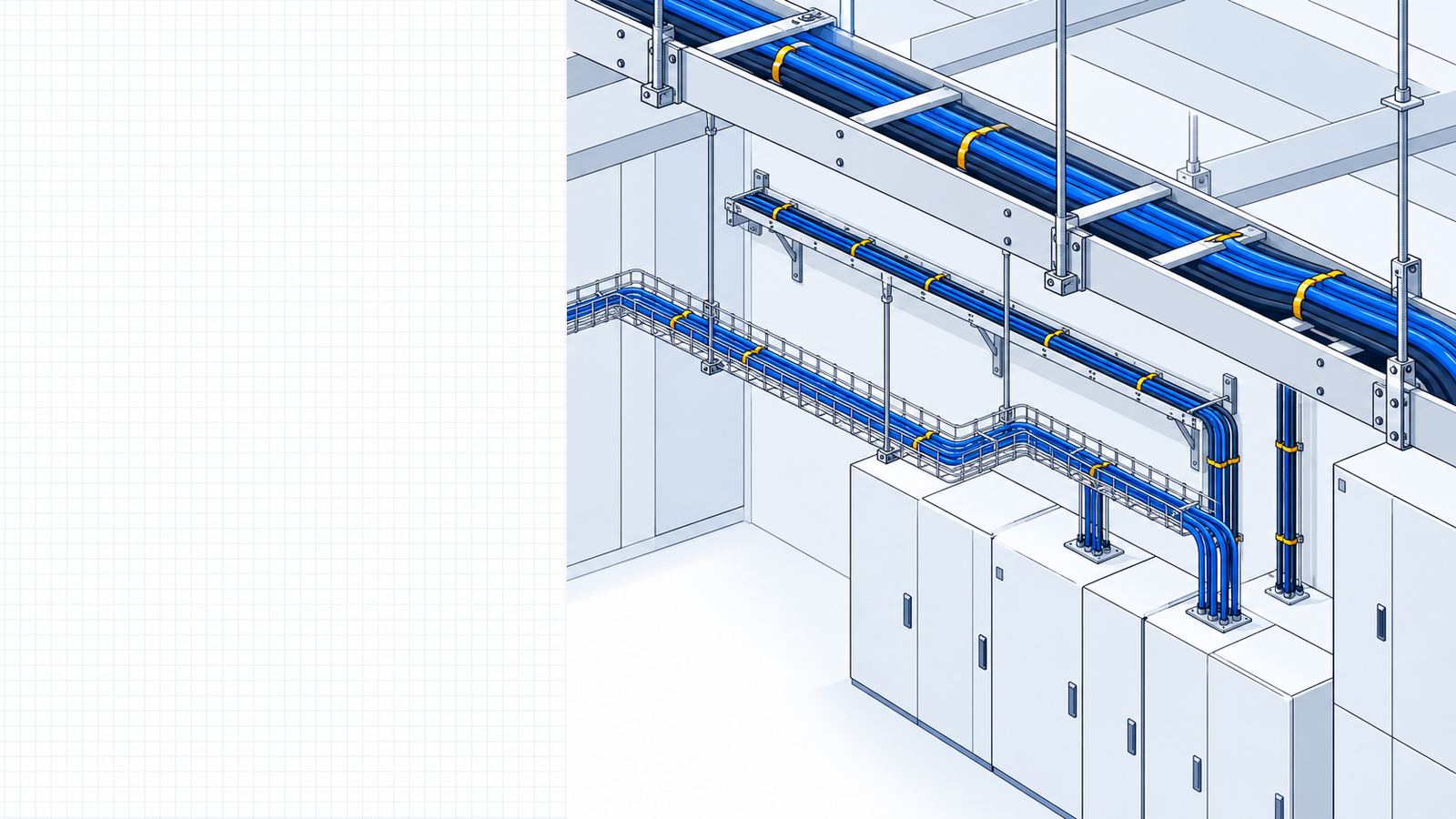

鋼製のはしご形がいちばん多く、屋内外の幹線や動力の配線に使います。アルミ製はさびにくく軽いので、浄水場や食品工場のような湿った所に使います。ワイヤー形は現場で切って曲げられ、電路の変更が多い所や通信の配線に使います。

幅は載せるケーブルの本数と太さで決め、増やす分の余裕も見ます。鋼製はネグロス電工のSRタイプが200〜800mm、カナフジ電工のZラックとエースラックが200〜1,200mmです。親桁の高さは70mmが基本で、太いケーブルを多く載せるなら100mmや150mmの型を使います。定尺（1本の長さ）は3mの製品がほとんどです。

公共建築工事標準仕様では、水平の支持間隔を鋼製で2m、アルミ製で1.5mとしています。たわみは支持間隔の1/300以下に抑えます。南電機のSRタイプは標準吊間隔を1,500mm（幅800mm以上は1,200mm）⁠と案内しています。

吊りボルトで吊ったラックには、振れ止め金具や耐震架台を付けます。壁に沿わせるときは、ブラケットやアングルなどの支持材で受けます。ネグロス電工は、耐震用吊りボルト振れ止めシステム、立上りケーブルラック用の耐震架台・ブレース耐震システム、ケーブルラック制振システムを用意しています。付ける間隔と数は、建物の耐震設計の条件で決めます。

接地します。使用電圧300V以下はD種接地工事、300Vを超えるとC種接地工事で接地し、最終端までの電気抵抗は2Ω以下に保つのが望ましいと内線規程にあります。ネグロス電工のノンボンド対応継ぎ金具なら、約1000mでもアースボンド線なしで2Ω以下にできます。

鋼製なら溶融亜鉛めっきや高耐食性めっき鋼板（ネグロス電工⁠のスーパーダイマなど⁠）⁠の品を選びます。エースラックは溶融亜鉛めっきを350g/m2以上付け、屋外工事に向くと案内しています。浄水場・下水処理場のように腐食が多い所は、スギハラ工業やネグロス電工のアルミ製を使います。

アルミを鋼製のサポート材に直に付けると、異種金属の接触で腐食するので、腐食防止材を挟みます。アルミは熱でよく伸び、0℃で付けて60℃になると、定尺3mを5本（15m）つないだ長さで21.1mm伸びます。鋼製のSRタイプでも、直線30mごとに伸縮自在継ぎ金具を入れます。

屋外で雨やほこりを避けたい所はカバー（蓋）を付け、強い風で外れないようカバークランプで固定します。中を仕切って配線を分けたいときはセパレーターを入れます。ネグロス電工・未来工業とも、直線ラックに合わせたカバーとセパレーターを別売りで出しています。

公共建築工事標準仕様の表では、ネグロス電工のB15R・B15RN・B20RNが垂直支持専用の型です。未来工業のミラックラダーは垂直配線用のワイヤー形で、長さ14.5m・重さ12〜28kgの1本で何フロアも通せます。

電路の変更が多い所です。未来工業のミラメッシュは専用カッターで切り、ペンチでかしめてつなげるので、現場で分岐や曲がりを作れます。10段積んでも高さ約14cmで、はしご形の約43cmより運ぶのもしまうのも楽です。

電気亜鉛めっきから出る亜鉛ウイスカは、コンピュータ機器に入るとショートの原因になることが指摘されています。サーバールームでは、ウイスカ対策品（溶融めっき・ステンレスなど）を選びます。パンドウイットのWire Basketのような通信配線向けのワイヤー形もあります。
