電源ケーブルのメーカー6社比較【2026年】

掲載した9製品は、どれも公式資料に価格がありません。CV 3心8mm²のように種類・線心数・導体サイズを決め、長さ・数量・納期をそろえて見積もりを取ります。

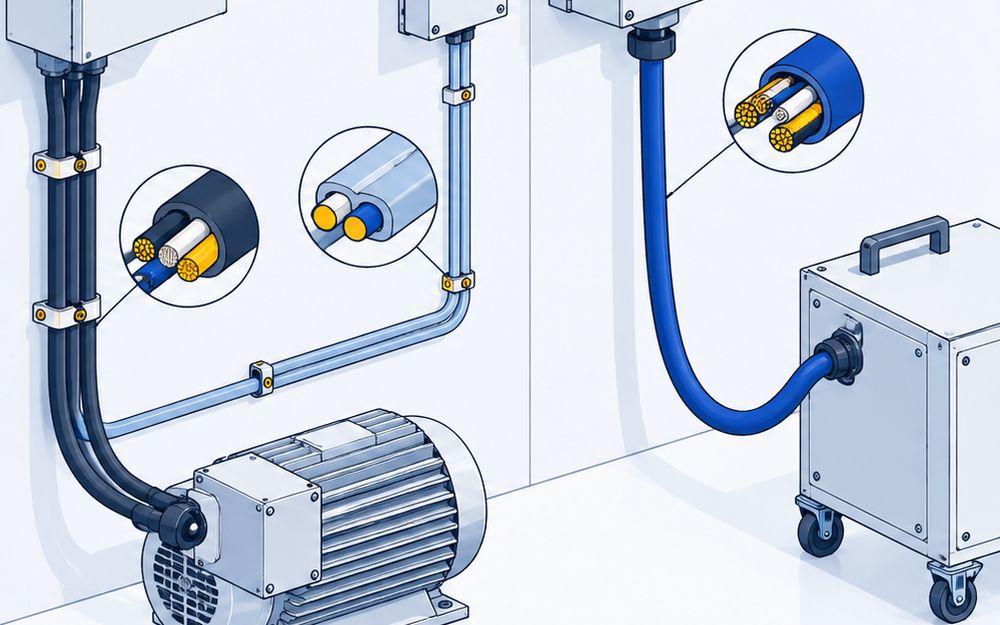

CVは架橋ポリエチレンで絶縁し、SFCCは絶縁体の許容温度を90℃としています。VVFはビニル絶縁で、同じSFCCのカタログでは60℃です。フジクラ・ダイヤケーブルは、CVをVVより許容電流が大きい一般電力用と案内しています。

線心の数と、導体1本ごとの公称断面積です。SFCCの600V CV 3心8mm²は導体が7本×1.2mmのより線で、仕上外径は約15.5mmです。

違います。VVFは単線の導体径をmmで、CVはより線の断面積をmm²で表します。協和電線工業のVVF 2心2.0mmは導体径2.0mmで、仕上外径は約6.6×10.5mmの平形です。

協和電線工業と愛知電線は、VVF 2心2.0mmの許容電流をどちらも23Aとしています。協和電線工業は空中暗渠布設・周囲温度40℃の値と書いていて、布設条件が変われば流せる電流も変わります。

EM-EEFはポリエチレン絶縁・耐燃性ポリエチレンシースのエコケーブルで、燃やしてもハロゲンガスやダイオキシンを出しません。愛知電線は許容温度75℃で、VVFより許容電流を約1.3倍取れると案内しています。2心2.0mmでは31Aです。

愛知電線は、官公庁・学校・病院など環境に配慮した建物の屋内配線に使う製品と案内しています。協和電線工業のEM-EEFは耐紫外線性を改善したポリエチレンを使い、黒色テープでの遮光処理を省けます。

動かす機器へ電気を送る移動用のケーブルです。KHDのVCTは交流600V以下の移動用電気機器のプラグ付電源ケーブルや延長ケーブル向けで、絶縁材はPVC、耐熱は60℃です。

フジクラ・ダイヤケーブルの2PNCT-Bは耐屈曲性で、カーテン式やキャリアローラ方式に使います。旋回するコイルカーテン方式には耐捻回性の2PNCT-Tを案内しています。導体最高許容温度はどちらも80℃です。

大電は、EV・PHVの普通充電器向けに柔らかくしたH-VCTを作っています。日本向けは定格電圧600V・定格温度75℃で、導体サイズは0.75〜32mm²の範囲です。

条件つきの値として読みます。KHDは気中・周囲温度30℃以下・1条配線の値、協和電線工業は空中暗渠布設・周囲温度40℃の値です。SFCCは、周囲温度が30℃以外なら補正係数を掛けて直すと書いています。
