可変抵抗器とは？ボリューム（回転形・スライド形）と半固定抵抗器（トリマ）の種類の違いと、抵抗値・抵抗変化特性・寿命の選び方
電子機器の
この
可変抵抗器は、
可変抵抗器とは
可変抵抗器は、
比較ページには、

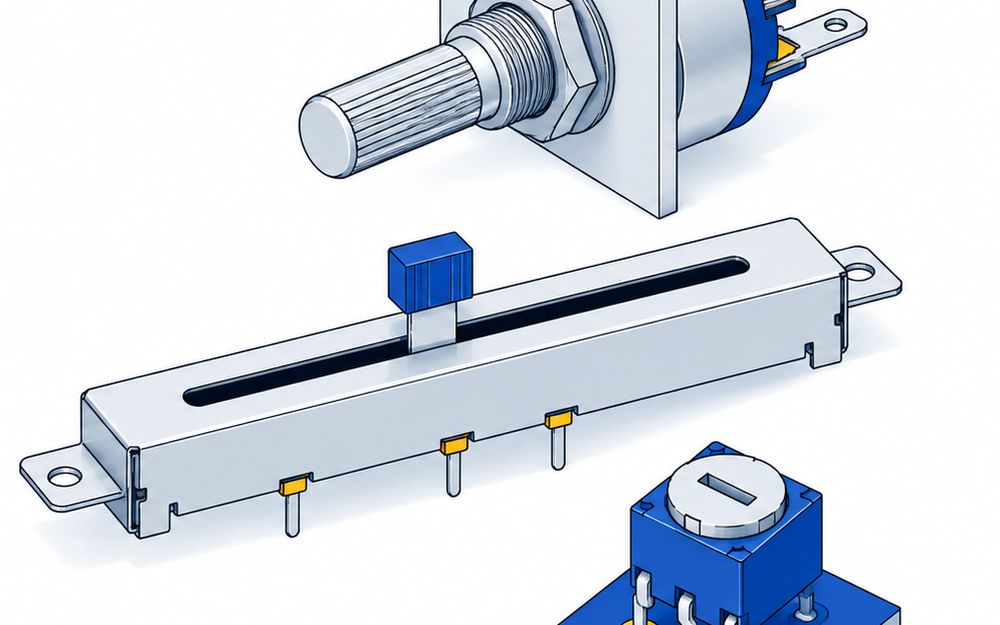

3つの形
- 回転形
ボリュームは、 軸を 回して 抵抗値を 変えます。 全回転角度は 300°前後で、例は アルプスアルパイン の RK09L1120A5F、 帝国通信工業の XV012、 ボーンズの PTV09 です - スライドボリュームは、
レバーを 直線に 動かします。 移動量は 45mmのように 決まった 長さから 選び、例は アルプスアルパイン の RS451111B010、 帝国通信工業の XVJ45 です - 半固定抵抗器
（トリマ）は、 基板に 載せて ドライバーで 回し、 一度だけ合わせます。例は 北陸電気工業の VGF39NSN、 ニデックコンポーネンツ の ST-4、 東京コスモス電機の GF063 です
ボリュームとトリマの違い
- ボリュームは、
人が 何度も 回す前提で 作られています。 アルプスアルパイン の RK09L1120A5F の 動作寿命は 15,000回です - トリマは、
一度合わせて 固定する 部品です。 東京コスモス電機の GF063 の 回転寿命は 100回です - そのかわりトリマは
小さく、 北陸電気工業の VGF39NSN は 3mm 角で全高さ 1.2mmです
抵抗値と抵抗変化特性
- 全抵抗値は、
ボリューム では 10kΩ前後の 型が多く、 帝国通信工業の XV012 は 10kΩ・ 20kΩ・ 50kΩ・ 100kΩから 選びます - 抵抗変化特性は、
軸を 回した量に 対して 抵抗値が どう 変わるかを 表す記号です。 東京コスモス電機の GF063 は、 B （直線型）です - 音量用には、
ボーンズの PTV09 のように オーディオの カーブを 選べる 型が あります
寿命と定格電力
- 寿命は
回数で 決まっています。 帝国通信工業の XVJ45 は 30,000回、 ボーンズの PTV09 は 10,000回です - ボリュームの
定格電力は 0.05Wの 型が多く、 アルプスアルパイン の RS451111B010 は 0.25Wです - トリマでは、
東京コスモス電機の GF063 が 0.5W、 ニデックコンポーネンツ の ST-4 が 0.25Wで、 どちらも 70℃での値です
配線と取り付けの注意
- 電流調整形の
回路は、 抵抗体と 摺動子の 接触抵抗の 影響を 受けるので 避けます - 出力側の
インピーダンスは、 公称全抵抗値の 100倍以上に します - 抵抗体の
面が 結露したり 水滴が 付いたりする 所では 使いません。 基板ごと 洗うなら、 ニデックコンポーネンツ の ST-4 のような 密閉構造の トリマを 選びます - ナットで
留める 型は、 締め付けが 強すぎると 回した ときの 感触が 悪くなります - カタログの
値は 概略や 参考の 仕様です。 量産の 前に、 メーカーと 正式な 納入仕様書を 取り 交わします
