可変抵抗器のメーカー6社比較【2026年】

このページの8製品は、どれも値段を公式に出していません。全抵抗値・抵抗変化特性・取り付けの形を決めて、各社か代理店から見積もりを取ります。ニデックコンポーネンツのST-4のようにテーピング品をリール単位で売る型もあるので、数量もあわせて伝えます。

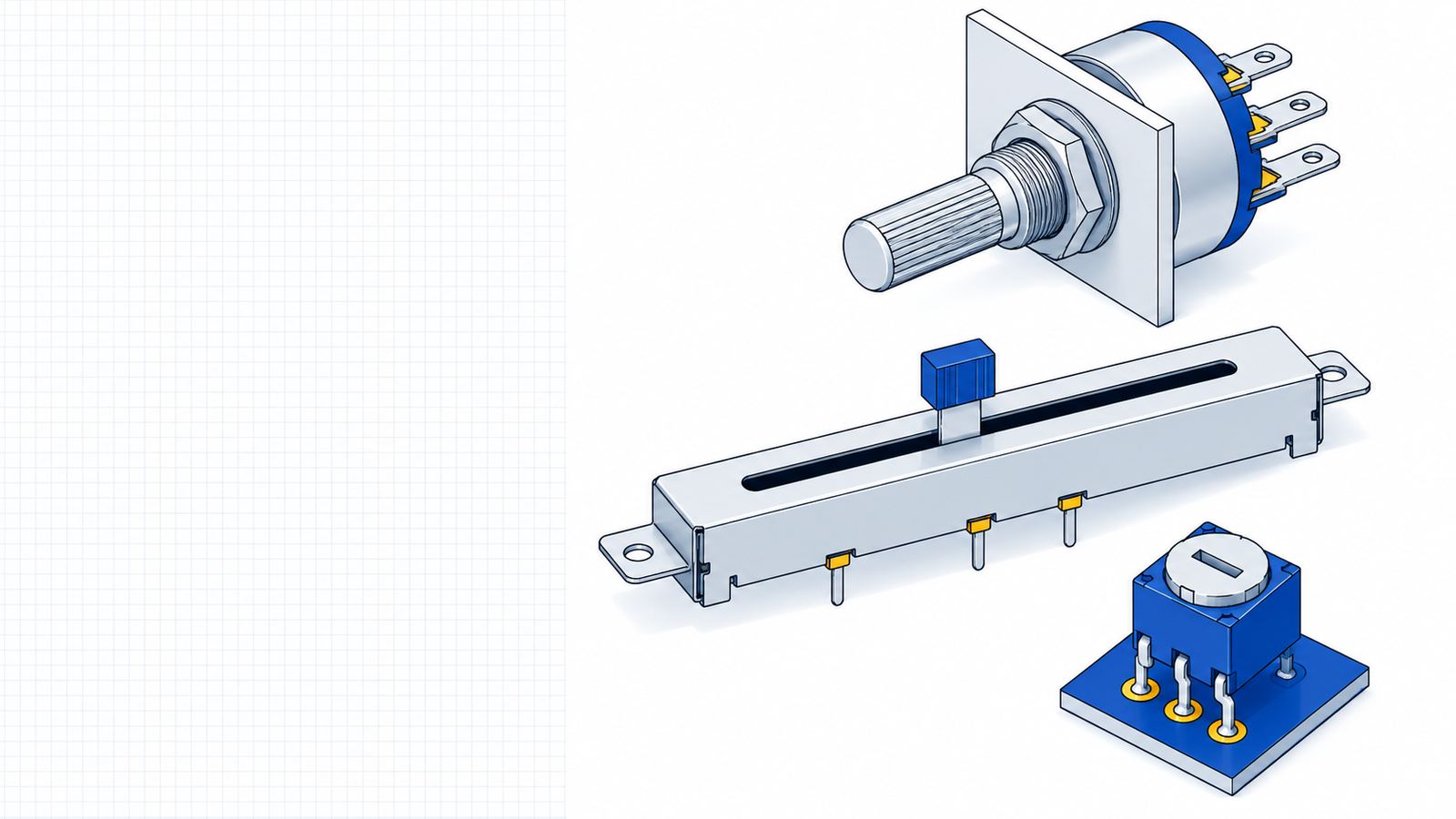

操作のしかたで、軸を回す回転形ボリューム、レバーを直線に動かすスライドボリューム、基板の上でドライバーで回して一度合わせる半固定抵抗器（トリマ）の3つに分けました。ボリュームは人が何度も動かすつまみに、トリマは組み立てや点検のときの調整に使います。

ボリュームは何度も回す前提で、アルプスアルパインのRK09L1120A5Fは動作寿命15,000⁠回です。トリマは一度合わせて固定する部品で、東京コスモス電機のGF063の回転寿命は100回です。そのかわりトリマは小さく、北陸電気工業のVGF39NSNは全高さ1.2mmです。

軸を回した量に対して、抵抗値がどう変わるかを表す記号です。東京コスモス電機のGF063はB（直線型）⁠で⁠す⁠。音量用には、ボーンズのPTV09のようにオーディオのカーブを選べる型や、帝国通信工業のXV012のように1B・15A・15C・3Bから選べる型があります。

回数で決まっています。帝国通信工業のXVJ45は30,000⁠回、アルプスアルパインのRK09L1120A5FとRS451111B010は15,000⁠回、ボーンズのPTV09は10,000⁠回です。トリマは調整用なので、東京コスモス電機のGF063で100回です。

ボリュームは0.05Wの型が多く、アルプスアルパインのRS451111B010は0.25Wです。トリマは、東京コスモス電機のGF063が0.5W、ニデックコンポーネンツのST-4が0.25Wで、どちらも70℃での値です。この2つは125℃で0Wになるので、熱のこもる所では余裕を見て選びます。

アルプスアルパインは、可変抵抗器を電圧調整形の回路で使うよう案内しています。電流調整形の回路は、抵抗体と摺動子の接触抵抗の影響を受けるので避けます。出力側のインピーダンスは、公称全抵抗値の100倍以上にします。

アルプスアルパインは、抵抗体の面が結露したり水滴が付いたりする条件では使わないよう案内しています。はんだ付けのあとに基板ごと洗うなら、ニデックコンポーネンツのST-4のような密閉構造のトリマを選びます。

リフローで載せる基板なら、北陸電気工業のVGF39NSN（3mm角・全高さ1.2mm）やニデックコンポーネンツのST-4（4mm角）⁠の⁠よ⁠う⁠な表面実装の型です。差し込んではんだ付けする基板なら、東京コスモス電機のGF063（6.8mm角）のようなスルーホールの型を使います。

ナットでシャーシに留める型は、締め付けが強すぎると回したときの感触が悪くなり、ねじが壊れることもあります。寒い所で使う機器は、注文のときに低温特性が必要かどうかをメーカーに伝えます。

アルプスアルパインも帝国通信工業も、カタログの値は概略や参考の仕様としています。量産で使う前に、メーカーと正式な納入仕様書を取り交わします。
