パンチングメタルとは？丸孔・角孔・長孔の違いと材質・板厚・開孔率・規格サイズの選び方

装置カバー・通風部・ふるいに使うパンチングメタルの孔形状、孔径とピッチ、開孔率、材質・板厚・板寸法の指定方法を、メーカーの公式在庫表と製品資料で整理しました。

2026年10月28日更新

この記事の答え

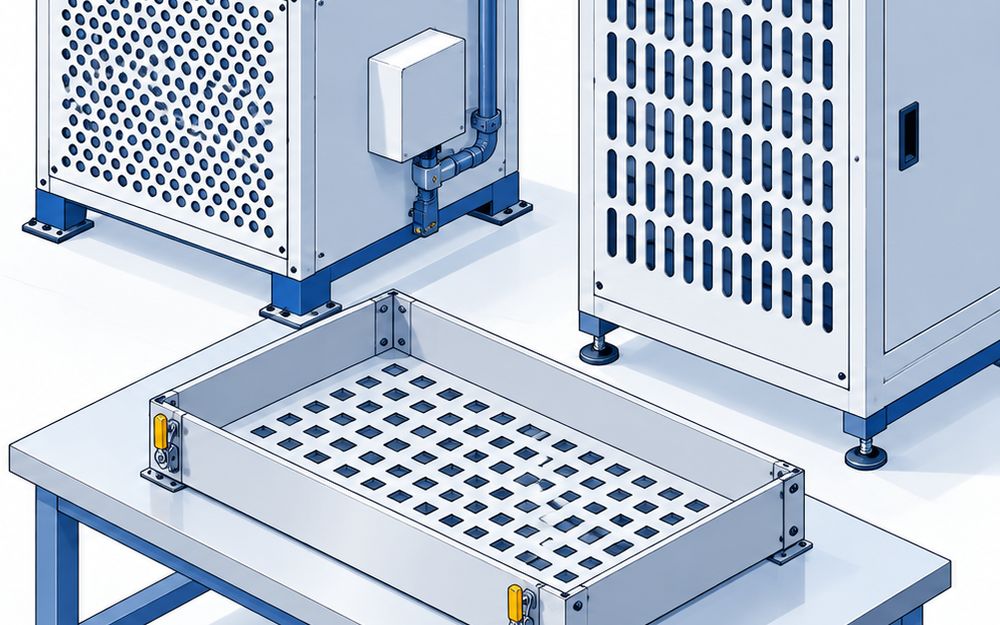

パンチングメタルは、金属板に金型で孔を打ち抜いた板材です。装置の通風カバーやフィルター、ふるいに使います。孔の形と寸法を決め、材質・板厚・ピッチ・配列・板寸法をそろえて発注します。同じ孔径でもピッチが違えば開孔率が変わるため、孔径だけで選ばないでください。

パンチングメタルとは

パンチングメタルは、鉄・ステンレス・アルミなどの板に孔を打ち抜いた素材です。打抜金網・有孔板とも呼びます。メタルテックは、孔の形状や間隔を調整してデザイン性を高める用途も案内しています。線材を編んだ金網とは作りが違い、孔の寸法と孔を開けない余白を含めて指定します。

パンチングメタルの比較ページには、メーカーの公式資料で材質・板厚・孔寸法・ピッチ・板寸法を特定できる仕様を載せています。完成グレーチング・完成吸音パネル・完成ストレーナーとは分け、加工用の板材として比べます。

同じ「長孔3×20」という呼び方でも、配列や縦横のピッチまで同じとは限りません。図面では孔の幅・長さ・向きを分けて記載します。

孔径は孔そのものの大きさです。丸孔では直径を表します。ピッチは孔の中心から隣の孔の中心までの距離で、孔と孔の間に残る金属の幅とは違います。

開孔率は、板の面積に対する孔の面積の割合です。メタルテックの公式サイトでは「開口率」⁠と⁠も表記されています。共栄打抜の説明では、孔の大きさとピッチの間隔によって変わります。

開孔率を、そのまま装置の風量や吸音性能として使わないでください。メーカーの在庫表にある値は板の孔の割合です。装置の通風条件や支持方法などは、採用する構造に合わせて別に確かめます。

材質名と板厚は、孔の規格とは別の指定です。同じ孔のパターンが、複数の材質や板厚で案内されていることがあります。

使用する液体や雰囲気、後工程の溶接・塗装などをメーカーへ伝えます。材料名が同じでも、板厚・孔の密度・支持間隔が違えば、取り付けたときのたわみ方も同じとは限りません。

定尺は、メーカーが在庫として案内する板のサイズです。必要な仕上がり寸法と区別して発注します。

メタルテックは切断・曲げのほか、表面処理・溶接・組立も受けています。取付け穴や曲げ線の周囲に孔を残すか、孔を開けない余白を作るかを、仕上がり図面で伝えます。奥谷金網製作所も、曲げ・溶接・製缶・板金には詳細図面を求めています。

共栄打抜とショウワは、パンチング後にアルマイト処理する在庫品を案内しています。共栄打抜の説明では、この順番で加工するため孔の断面にも色が付きます。

比較ページの共栄打抜3φ4Pと3φ5Pは、どちらもシルバー色です。後から切断する面や追加の穴については、既存の孔と同じ仕上がりになるかを発注時に確認します。

孔のパターン番号は、材質や板厚まで一意に示す製品番号とは限りません。奥谷金網製作所のカタログNo.も、孔パターンと併せて仕様を指定します。

奥谷金網製作所は材料原価が変動するため、価格表を出さず物件ごとに見積もると案内しています。定尺の素材だけの価格と、切断・曲げ・仕上げを含む価格を分けて依頼すると、各社の回答を同じ条件で比較できます。
