太陽熱温水器とは？施設・事業所で使う3つの方式（自然循環・強制循環・真空管式）と、集熱面積・貯湯量・価格の選び方

太陽熱温水器とは

太陽熱温水器は、屋根や屋上の集熱器で太陽の熱を集め、その熱で水を温めてタンクにためる設備です。ソーラー温水器・太陽熱給湯システムとも呼びます。足りない分は、つないだ給湯器やボイラーで沸かします。

ソーラーシステム振興協会は、業務用では学校・病院・福祉施設・温水プール・入浴施設・飲食店・工場で、給湯と冷暖房に使われていると案内しています。

比較ページには、日本の会社が自社で作る太陽熱温水器・ソーラーシステムと業務用の集熱器を、各社の代表の型で載せています。住宅用だけの製品、太陽光発電パネル、部品だけの製品は載せていません。

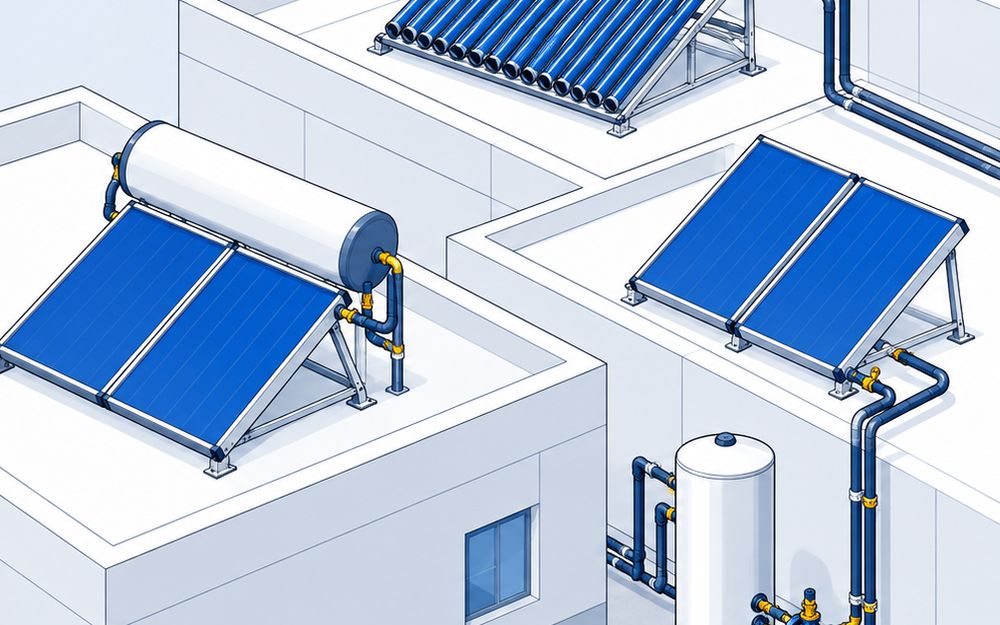

3つの方式

• 自然循環型：集熱器とタンクが一体で、温まった水が上がる力で回ります。ポンプも電気も使いません。例はアズマソーラーの M220Ⅲ ⁠⁠です
• 強制循環型（ソーラーシステム）：屋根の集熱器で温めた不凍液をポンプで回し、地上の蓄熱槽の水を温めます。例は矢崎エナジーシステムのエコソーラーマルチ GSC-J240、チリウヒーターの CSC3710、サンジュニアの SDB-505 ⁠⁠です
• 真空管式：真空のガラス管で熱を集めます。冬でも高い温度がとれます。例はチリウヒーターの 200SUP-VH20、寺田鉄工所のサントップ、富士エネシステムの FSP-2100 ⁠⁠です

施設の大きな給湯に組むとき

• 矢崎エナジーシステムのエコソーラーマルチは、集熱面積8.04㎡と蓄熱200Lを1組にして、10組（80㎡・2,000L）ま⁠でつなげます
• チリウヒーターは業務用の施設で集熱器を連結して付け、用途に合わせて平板式と真空管を使い分けます
• 寺田鉄工所のサントップは何台も並べてボイラーの予熱に使います。倉敷市のホテルでは80台・総集熱面積192㎡で試算しています
• 富士エネシステムの FSP-2100 は集熱器だけの製品で、タンクやポンプは施設に合わせて組みます

屋根への重さ

• 自然循環型は水ごと屋根に載ります。アズマソーラーの M220Ⅲ は満水時382kgで、設置面積は6m²です
• 強制循環型は屋根に集熱器だけが載ります。協会の案内では、集熱器1枚（2㎡）が約40kg、屋根への荷重は80〜120kgほどです

冬と寒い地域

• 不凍液を回す強制循環型は冬も使えます。チリウヒーターの CSC3710 は−40℃でも凍らないと案内しています
• サンジュニアの SDB-505 は、外気温−20度でも40度のお湯ができると案内しています
• 自然循環型は寒い地域で凍ることがあります
• ヒートパイプの真空管は、設置の角度を15°以上にします（寺田鉄工所の説明）

手入れ

• 協会は、熱媒の不凍液を7年に1回替え、配管や屋根の状態を1〜2年に1回点検するよう案内しています
• 矢崎エナジーシステムのエコソーラーマルチも、熱媒は7年に一度替えます

値段

• アズマソーラーの M220Ⅲ は370,260円（税込・工事費別）⁠で⁠⁠⁠⁠す
• チリウヒーターの 200SUP-VH20 は385,000円、CSC3710 は1,573,000円（どちらも税込・本体）⁠で⁠⁠⁠⁠す
• サンジュニアの SDB-505 は、標準工事費込みで1,230,000円です
• 業務用のシステムは、施設ごとに見積もりを取ります
