Uボルトとは？配管を架台に留めるUボルトの種類（鋼製めっき・ステンレス・樹脂被覆）と⁠、サイズ・ねじ径・材質の選び方

配管や丸棒を架台・アングル・ブラケットに留めるUボルト（U字ボルト）の3つの種類、50Aなど呼び径とサイズの見方、Mねじとウィットねじ、ステンレス製をSGP管に使うときの電食対策、デップ（樹脂被覆）とPTFEライナー付きの使い分けを、メーカーの公式資料をもとにまとめました。

2026年10月28日更新

この記事の答え

Uボルトは、配管や丸棒を架台・アングル・ブラケットに留めるU字形のボルトです。U字ボルト・U字金具とも呼びます。材質と仕上げで、鋼にめっきをかけた型・ステンレス製・軟質塩ビやPTFEで覆った型に分かれます。選ぶときは「管の呼び径（50Aなど）」「架台の穴に合うねじ径」「置く場所に合う材質と仕上げ」の3つを先に決めます。

Uボルトとは

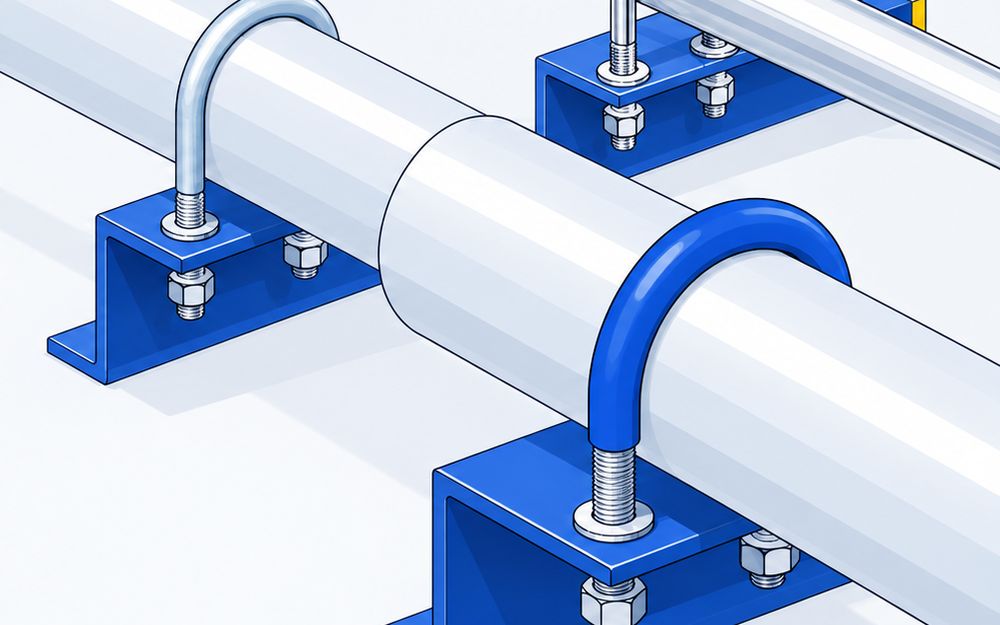

Uボルトは、U字に曲げた丸棒の両端にねじを切ったボルトです。管を抱えるように架台やブラケットに通し、ナットを締めて留めます。昭和コーポレーションは、UボルトをSGP管などの振れ止めの金具として案内していて、アングル・ブラケットや架台と組み合わせて、横走り配管や立て配管を支えます。

比較ページには、日本の会社が自社で作るか自社製品として売るUボルトを、各社の代表の品の単位で載せています。平板を曲げたUバンド、商社・販売店が売る品、トラック用のUボルトは載せていません。

3つの種類

鋼製（めっき）は⁠、SS400などの鋼に電気亜鉛めっき（ユニクロ）や溶融亜鉛めっき（ドブ）をかけた型です。アカギの A10597 や、須藤製作所の一般SSがあります
ステンレス製は、SUS304などで作った錆びにくい型です。須藤製作所の一般SUS、水本機械製作所の UK、浅野金属工業の汎用のUボルトがあります
樹脂被覆・ライナー付きは、管に当たる面を軟質塩ビやPTFEで覆った型です。アカギと昭和コーポレーションのデップUボルト、ニチアスのナフロンUボルトがあります

サイズとねじ径の見方

サイズは管の呼び径で選びます。50Aは外径60.5mmの鋼管に合うサイズです
同じ管径でも、ねじ径は何種類かあります。須藤製作所の一般SUSは、M5〜M24とW1/4〜W5/8をそろえています
須藤製作所の一般鋼管用で W3/8 の50Aは、P74mm・H85mmです
浅野金属工業の汎用のUボルトは、管径ではなく長さと内幅で選びます。AK6700 は長さ80mm・内幅24mmで、ねじはM8です

材質と仕上げの選び方

屋内の鋼管なら、電気亜鉛めっきの鋼製で足ります。屋外ならドブめっきかステンレス製を選びます
ステンレス製をSGP管に使うときは、防食テープを巻くなどして電食を防ぎます。昭和コーポレーションとアカギがそう案内しています
銅管やステンレス薄肉管を傷めたくないなら、軟質塩ビで覆ったデップUボルトを使います

デップUボルトとPTFEライナー付きの使い分け

デップUボルトは、軟質塩ビで管の表面を守り、電気を通しにくくした型です。60℃までの配管に使い、ナットの締め付けは30kgf・cmまでです。塩ビ管などの樹脂管には使えません
ニチアスのナフロンUボルトは、内側とパッドに充填材入りPTFEを付けて、熱で伸び縮みする配管を滑らせて受けます。最高使用温度は、パッド部の表面で150℃です
