ターンバックルとは？建築用（JIS A 5540）・枠式・パイプ式・ステンレス製の違いと使い方・選び方

鉄骨の筋かい（ブレース）やワイヤーの張りを調整するターンバックルの種類、JIS A 5540とJIS A 5541の違い、ブレースの強度と告示、枠式とパイプ式の違い、締め方と点検、ステンレスの選び方を、規格と各メーカーの公式資料をもとにまとめました。

2026年10月13日更新

この記事の答え

ターンバックルは、胴を回して両側のねじを出し入れし、筋かい（ブレース）やワイヤーの張りを調整する締め金具です。業務で使うものは、建物の筋かいに入れる建築用（JIS A 5540）⁠と⁠、吊り・張りに使う枠式・パイプ式・ステンレス製に分かれます。選ぶときは「建物の構造に入れるか」「どのくらいの力で張るか」「さびやすい所か」の3つを先に決めます。

ターンバックルとは

ターンバックルは、胴の両側に逆向きのねじが切ってあり、胴を回すと両側のねじが同時に出入りして長さが変わる金具です。引き締め金具とも呼びます。取り付けたあとでも、胴を回すだけで張りを直せます。

比較ページには、建築用のブレースと、吊り・張りに使う業務用のターンバックルを、各社の代表シリーズの単位で載せています。家庭用（物干し・DIY）だけの製品、模型・ラジコンの部品、ワイヤーロープ単体は載せていません。

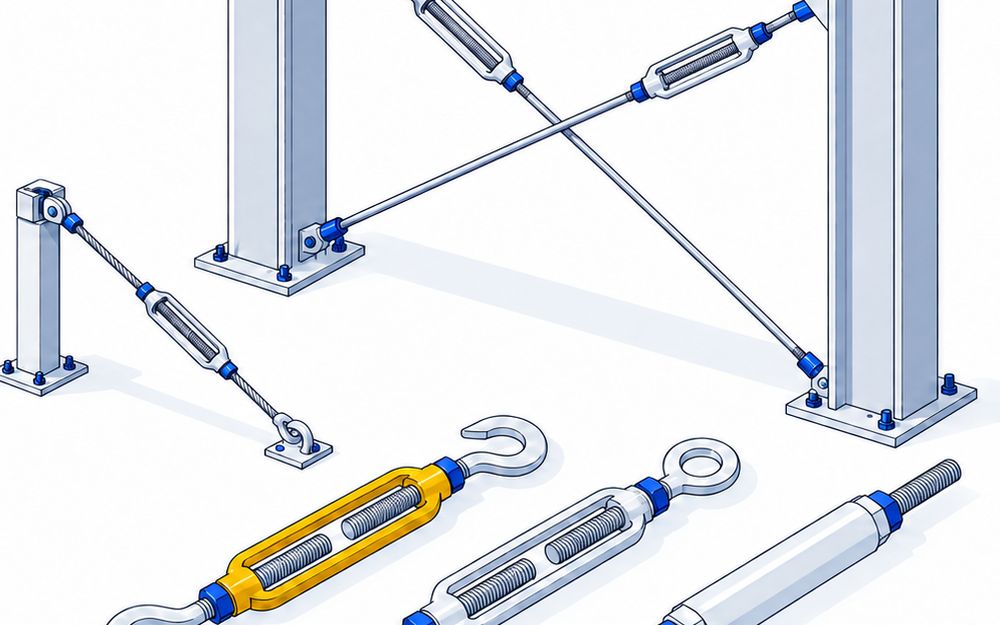

4つの種類

建築用（ブレース）：鉄骨造や木造の筋かいに入れて、丸鋼の筋かいを張ります。胴1個とターンバックルボルト2本の組です。例はコンドーテックのJISコンブレース、フルサト工業のフルブレース、浪速鉃工のナニワブレース、アキテック、光陽鍛造の建築用ターンバックルです
枠式（吊り・張り用）：胴が細長い枠で、真ん中に棒を差し込んで回します。ねじが入ってくるのが見えます。例はコンドーテックの枠式ターンバックル、未来工業のYKT‑W2です
パイプ式（吊り・張り用）：胴が筒で、真ん中にスパナを掛けて回します。細くて目立ちません。例はコンドーテックのPS式ターンバックルです
ステンレス製：さびに強く、海の近くや屋外のワイヤーに使います。例は浅野金属工業のターンバックルオーフ、スガツネ工業のDFTB‑311EEです

建築用ターンバックルの規格

JIS A 5540とJIS A 5541

JIS A 5540（建築用ターンバックル）⁠は⁠、⁠胴1個とターンバックルボルト2本の組を決めた規格です。1971年に制定され、1982年・2003年・2008年に改正されました
JIS A 5541（建築用ターンバックル胴）⁠は⁠、主にJIS A 5540に使う胴だけを決めた規格です

告示との関係

2000年の建設省告示第1446号で、建物の主要構造部などに使うターンバックルは、JIS A 5540・JIS A 5541に合うものと決められています
2001年の国土交通省告示第1024号で、ターンバックルの基準強度は235N/mm²、長期許容応力度は基準強度（F）を1.5で割った値と決められています

強さの見方

コンドーテックのJISコンブレースは、M16で保証荷重38.3kN、引張荷重65.2kNを構造計算用の表で出しています
浪速鉃工のナニワブレースは、M16でねじ長さ125mm、中あき120mm、枠長250mmと寸法を表で出しています

ブレースの張り方

取り付けたら最初から張らせておきます。筋かいに緩みがあると、建物がある程度傾くまで筋かいが効きません
胴は、スパナの柄の長さを決めて片腕の力だけで回します
両ねじボルトは、取付ナット2個がおねじに十分かみ合う余長をとります

吊り・張り用の選び方

枠式とパイプ式

枠式は、中のねじが見えるので、ねじの掛かりを目で確かめられます
パイプ式は、中は見えませんが細くて目立たず、人目につく所や狭い所に向きます
コンドーテックの呼び12（W1/2）の両オーフは、枠式もパイプ式も使用荷重7.8kNです

ねじの呼び

吊り・張り用には、ミリねじ（M12など）とインチねじ（W1/2など）の製品があります。今付いている金具と合わせるときは、呼びを確かめます
M12の使用荷重は、浅野金属工業のステンレスで550kg、スガツネ工業のDFTB‑311EE‑12（耐荷重）で5390Nです

吊りに使うとき

軸の向きにまっすぐ、静かに引いて使います。横引き・下引き・斜め引きはしません（コンドーテック）
大洋製器工業は、総合カタログで枠式ターンバックルを吊り具には不適当としています
玉掛けに使う金具は、クレーン等安全規則で、その日の作業の前に点検することが決まっています。変形やき裂のある金具は使えません

ステンレス製の選び方

塩分のある所では、ステンレスでも孔食やすき間腐食が起きます。クロムやモリブデンを多く含む鋼種を選ぶのが対策です（ステンレス協会）
スガツネ工業のDFTB‑311EEはSUS316、浅野金属工業のターンバックルオーフは胴がSCS13（SUS304相当）、ねじがSUS304です。SCSはステンレスの鋳物の記号です
ほかの金属と組むと、異種金属の腐食が起きることがあります
