ストレーナとは？Y形・U形・複式・オートストレーナ・樹脂製の違いと選び方

ストレーナとは

ストレーナは、配管の中を流れる液体・蒸気・気体から、ごみ・スケール・溶接くずなどの異物を、中の金網（⁠スクリーン）⁠でこし取る部品です。ヨシタケは、減圧弁・温度調整弁・電磁弁・トラップなど各種弁の前には、保護のためにストレーナが必要だと書いています。

中の金網は外して掃除・交換できます。ヨシタケは、スクリーンとガスケットを消耗部品として用意しています。

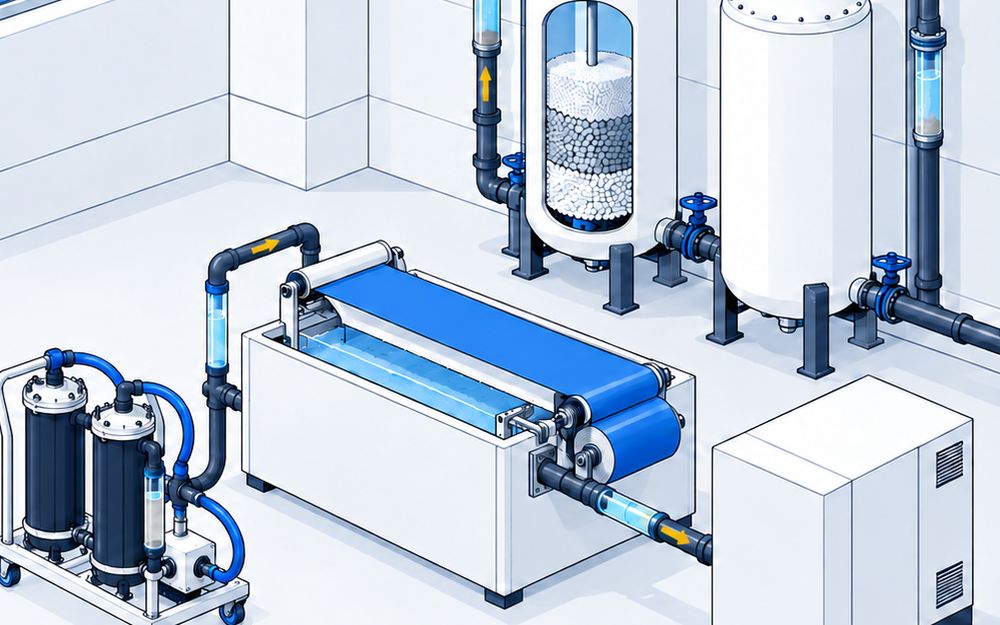

比較ページには、工場・設備の配管に付けるストレーナを、シリーズ単位で載せています。ろ過装置（別の比較）⁠、ポンプのフート弁と吸込み口のストレーナ、空圧用のエアフィルタ、家庭用・水栓用、中古品、代理店が売る他社製品は載せていません。

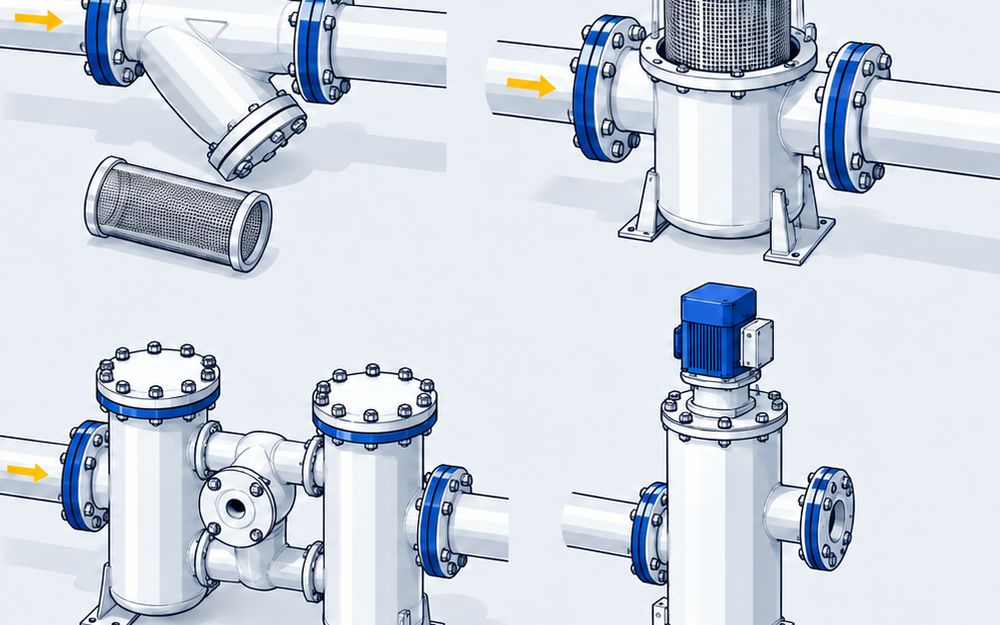

5つの方式

Y形（金属）

配管の途中から斜め下に枝が出た形で、枝の中の筒形の金網で異物をこし取ります。小さく軽く、ねじ込みの細い配管に多く使います。本体は青銅・ダクタイル鋳鉄・ステンレス鋳鋼などで、材質で使える圧力と温度が変わります。

U形・バスケット形（金属）

配管より下に深い胴があり、中にかご形や筒形の金網を入れた形です。ベンとワシノ機器は、金網を上へ抜く構造なので、掃除のときに中の液がこぼれないと説明しています。

複式（切替）

2つのこし器を並べ、コックや弁で片方だけに流す形です。片方で流しているあいだに、もう片方の金網を抜いて掃除できます。

オートストレーナ（自動洗浄）

金網に付いた異物を、逆向きの流れやジェット噴射で、流しながら自動で落として捨てる形です。差圧などで洗浄を始めます。

樹脂製

本体をPVC・PP・PVDFなどの樹脂で作ったストレーナです。酸・アルカリ・海水など金属をいためる液に使います。本体が透明なものは、金網のたまり具合を外から見られます。

このページに載せている製品は、方式ごとに次のとおりです。

• Y形：キッツ Y、大和バルブ B10YT、テイエルブイ Y3、フシマン MF式Y型・Y型（SCS）、ベン KY-4N、ヨシタケ SY-5・SY-17
• U形・バスケット形：キッツ 10FCU、トーステ STE型・L型、フシマン U型（SCS）、ベン KU-1、ワシノ機器 UAF
• 複式：スリーエム工業 10FUW-13A、水野ストレーナー工業 HS型
• オートストレーナ：いけうち ARS-500、ボールフィルタージャパン 型式6.18.3
• 樹脂製：旭有機材 自在型ストレーナー、ジョージフィッシャー 305型、積水化学 エスロン ストレーナ

呼び径の決め方

配管と同じ呼び径を選びます。ヨシタケは、小さい呼び径を使うとストレーナの圧力損失が大きくなり、機器の入口で決まった圧力を保てないことがあると書いています。同社は、初めの圧力損失を0.02〜0.03MPaにしています。

メッシュの選び方

メッシュは金網の目の細かさで、数が大きいほど細かい目です。ベンの価格表には、国土交通省の仕様の網目として、次の注記があります。

• 水用：40メッシュ以上
• 蒸気用と、電磁弁の前に付けるもの：80メッシュ以上
• 気体用：80メッシュを推奨

ヨシタケは、構造上、表示のメッシュに相当する異物を必ず取れるとは限らないと書いています。異物を一つも通したくない所は、メーカーに相談します。

付ける向き

ヨシタケのY形の取扱説明書は、付け方を次のように書いています。

• キャップやふたが下を向くように付ける
• 蒸気の配管でドレンがたまって困るときは、ふたを水平にする
• 下から上へ流す配管にしか付けられないときは、ブローバルブを付けて、立ち上がりの底にたまったスケールを抜く
• 掃除のために、金網を抜き出す空間を空けておく

本体の矢印と流れの向きも合わせます（⁠旭有機材のストレーナの説明⁠）⁠。

掃除の時期

前後に圧力計を付けると、差圧で目詰まりがわかります。

• ヨシタケ：最大の圧力損失0.1MPa以下で使い、スクリーンを定期的に掃除する
• ベン：差圧が0.1MPaを超えると網が破れるおそれがあるので、超えないうちに掃除する

掃除は、本体の中に圧力が残っていないことを確かめてからふたを外し、金網を抜いて、圧縮空気や洗剤で洗います（⁠ヨシタケの取扱説明書⁠）⁠。ラインを止められない所は複式を、掃除の手が回らない所はオートストレーナを選びます。

値段

値段を出しているのは、20製品中9製品です（どれも通販の税込価格、2026-10-11確認⁠）⁠。

• 青銅のねじ込みY形（15A）：大和バルブ B10YT 4,838円、キッツ Y 5,168円、ベン KY-4N 6,378円
• ほかのY形（15A）：ヨシタケ SY-5（⁠ダクタイル鋳鉄）3,518円、ヨシタケ SY-17（⁠ステンレス鋳鋼）13,178円
• U形（50A）：ワシノ機器 UAF 74,778円、ベン KU-1 81,378円
• 複式（50A）：スリーエム工業 10FUW-13A 1,317,800円
• 樹脂製（15A）：旭有機材 自在型ストレーナー 13,178円、積水化学 エスロン ストレーナ 16,478円、ジョージフィッシャー 305型 16,478円

オートストレーナは、どれも値段を出していません。口径・流量・流体を伝えて見積もりを取ります。
