スチームトラップのメーカー7社比較【2026年】

値段を価格表で公開しているのはベンです。バケット式のAK-1Hが23,400円から、フロート式のAF-15Hが本体FCで100,000円からです。ほかの社の値段は、このページでは確かめられていません。

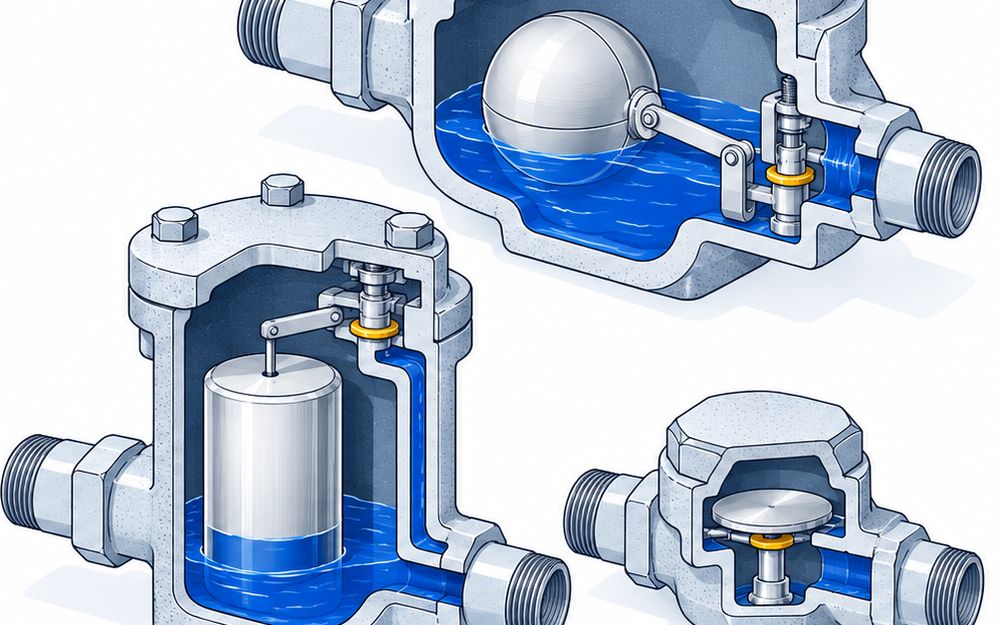

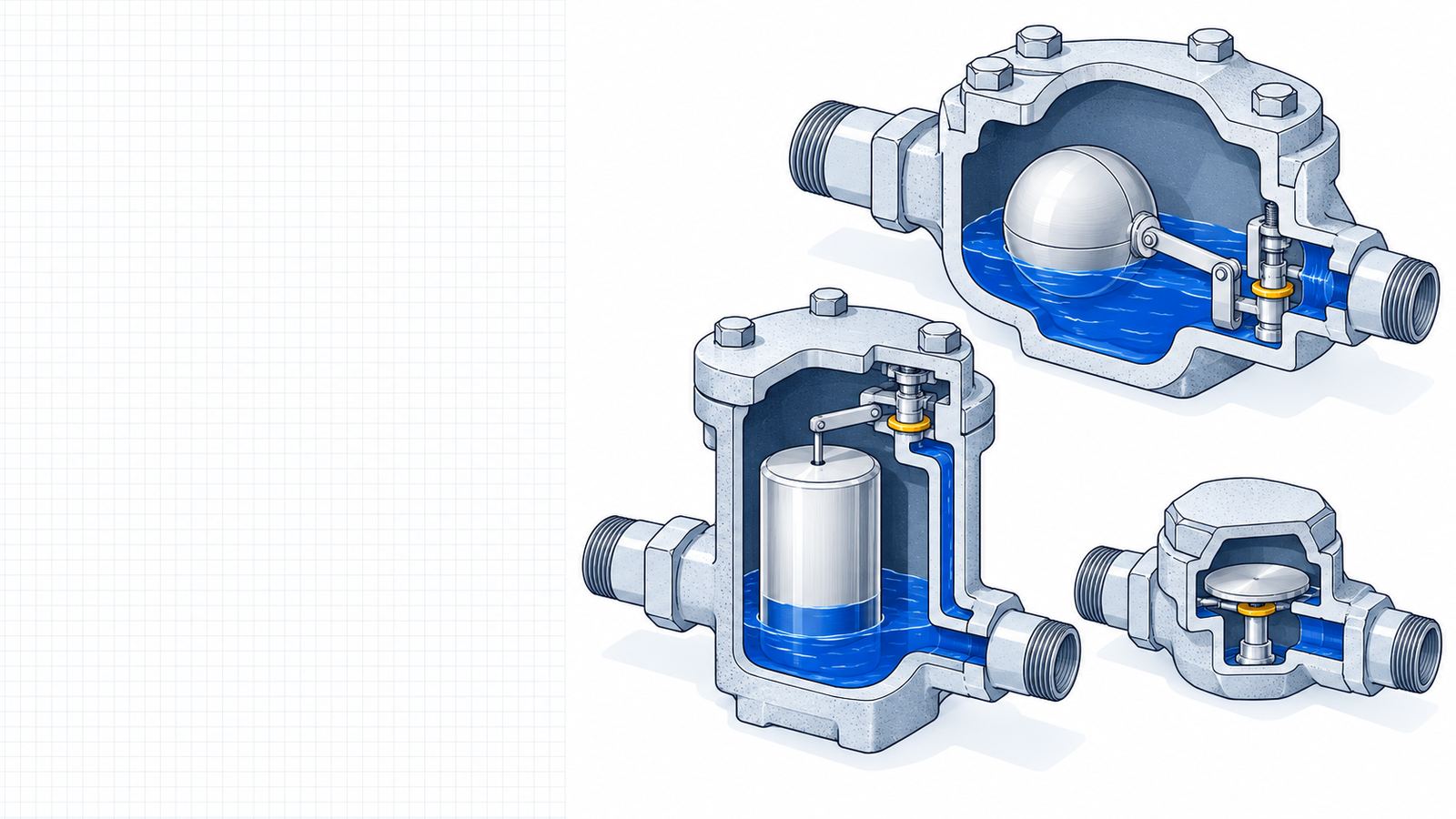

弁を動かす原理で、大きく3つに分かれます。比重の差で動くメカニカル（フロート式・バケット式）、温度の差で動くサーモスタティック（温調式・ダイヤフラム式・バイメタル式⁠）⁠、流れの速さの差などで動くサーモダイナミック（ディスク式）⁠で⁠す⁠。このページでは、可動部の無いノズル式も別に載せています。

どちらも浮力で弁を動かすメカニカル式です。密閉した球形のフロートを使うのがフロート式、開いたバケットを使うのがバケット式で、今はバケットを下向きに置く型がほとんどです。フロート式はドレンを出し続けるので、テイエルブイのJ3XやベンのAF-15Hのように、ドレンの多い装置に使います。

ディスクの上の部屋にたまる蒸気の圧力で、弁を閉じる形です。小さく、動く部品が少ないので、蒸気主管のドレン抜きに使います。ヨシタケのTD-10NAは0.035〜2.0MPa、スパイラックス・サーコのTD42Lは最高4.2MPaGまで使えます。

感温体が温度で伸び縮みして、弁を開く形です。飽和温度より低い温度のドレンを出すので、蒸気を漏らしにくく、空気もよく抜けます。ミヤワキのDC1-21Hは飽和温度マイナス5℃、DC1-21Lはマイナス15℃で開きます。

ミヤワキの解説では、ドレンを回収するならバケット式・フロート式のメカニカル式かダイヤフラム式を選び、回収しないならディスク式も選べます。ミヤワキのES8Nは背圧に強く、回収のラインにも使えます。

呼び径は、出すドレンの量と、入口と出口の圧力差で選びます。各社は安全率を見込むように書いていて、テイエルブイのJ3Xは1.5倍以上、L21Sは2倍以上、ベンのAK-1Hは計画排出量の3倍以上です。

このページで最高使用圧力が高いのは、スチームテックのST-15ARの6MPaGで、450℃まで使えます。スパイラックス・サーコのTD42Lは4.2MPaGまで、ミヤワキのES8Nは350℃までです。

不良は、弁が閉まらなくなる蒸気漏れと、開かなくなる詰まりの2つです。ミヤワキの解説では、保守をしない工場では全体の30〜40%が不良になり、きちんと管理すると3〜5%に抑えられます。詰まると装置にドレンがたまり、ウォーターハンマーの元になります。

ミヤワキの解説では、年に一度、工場の全部のトラップをまとめて診断するのが一般的です。大きな石油精製工場では2万台を超えることもあります。テイエルブイとミヤワキは、トラップの診断のサービスも出しています。

弁を持たず、細いノズルの穴からドレンを出し続ける形で、動く部品がありません。スチームテックのST-15ARはステンレス製で、標準のノズルが27種類あり、替えるだけで排出量を変えられます。ドレンの量が変わる所では、ノズルを2〜3番手大きめにして対応します。

スチームトラップは、ドレンと空気だけを外へ出す自動弁で、蒸気は通しません。減圧弁は蒸気の圧力を下げる弁、逆止弁は流れが逆に戻るのを止める弁で、役目が違います。どちらも別の比較ページにまとめています。
