スプリングワッシャーとは？ばね座金の規格・寸法・材質と選び方

この記事の答え

スプリングワッシャーは、ねじ締結部に挟み、切り口のばね作用を利用する座金です。ばね座金とも呼びます。選ぶときは、図面の規格・区分と呼び径を確認し、内径・外径・断面厚さ、材質・表面処理をそろえます。同じ呼び径でも一般用と重荷重用では寸法が違います。

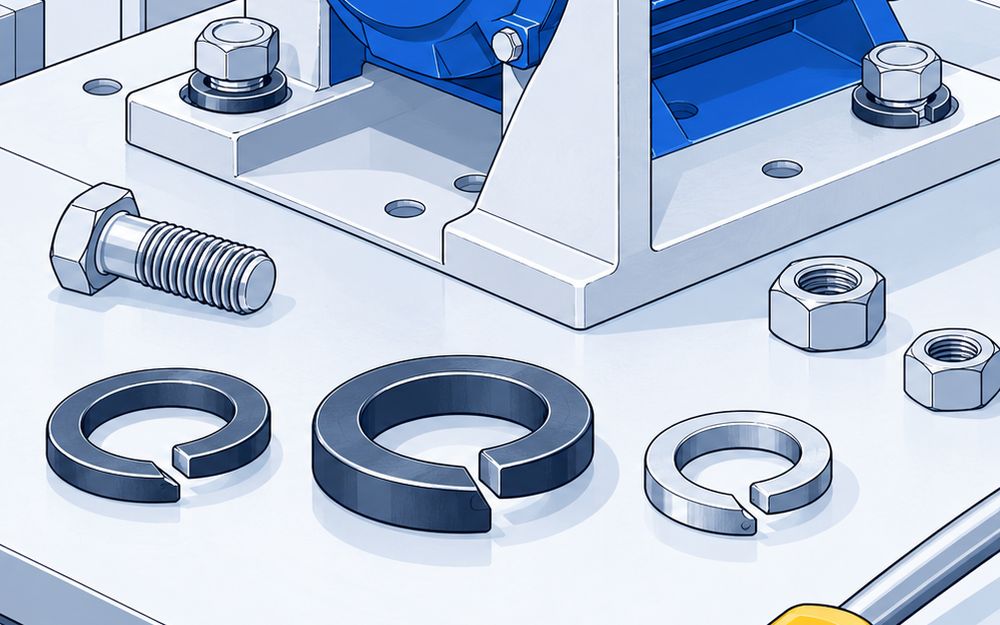

スプリングワッシャーとは

切れ目を持つ一巻き形の座金です。平和発條は、切り口が締め付けられて平らになるときのばね作用を利用し、ボルト締結の緩み止めに使うと説明しています。東洋発條工業は、切り口のばね作用と食い込みを主な機能として案内しています。

比較ページは、呼び径や品番で識別できるばね座金単品を対象にしています。平座金・皿ばね座金・波形座金、座金を組み込んだ完成ボルトは分けています。製品ごとの耐振動性能を同じ条件で比べた資料はなく、寸法の違いだけで緩み止めの優劣は決めていません。

東都発条の公式規格一覧は、一般用2号と重荷重用3号を分けています。比較に載せた呼び10では、内径の基準寸法は同じでも、断面の幅・厚さと外径が違います。

数値は東都発条の規格一覧によります。厚さ・幅の最小値と外径の最大値を示しています。一般用を重荷重用へ変えるときは、図面の指定と、座面周囲のすき間を確認します。

「ステンレス」⁠と⁠い⁠う材質名だけでは、鋼種まで分かりません。今回の廣杉計器の品番表では、USWとUMSWを分けて案内しています。

廣杉計器の値は公式品番表の掲載寸法です。東都発条の最小値・最大値付きの規格表とは表記の条件が違います。寸法公差や必要な材料証明書は発注前に確認します。

2026年10月28日確認。寸法と価格は、次のメーカー公式資料に記載された値です。
