六角穴付ボルトとは？標準・低頭・極低頭の違いと寸法・強度区分の選び方

六角穴付ボルトとは

頭部の六角穴に六角棒スパナを入れて締めるボルトです。キャップボルト・キャップスクリューとも呼びます。アンスコの製品紹介でも、六角穴付きボルトをキャップスクリューとして案内しています。

六角穴付ボルトの比較ページでは、機械・装置に使う標準頭・低頭・極低頭を扱います。外側が六角形の六角ボルト、コンクリートの基礎に固定するアンカーボルト、吊り上げ用のアイボルトは別の用途です。皿頭・ボタン頭やヘクサロビュラ穴付きも分けています。

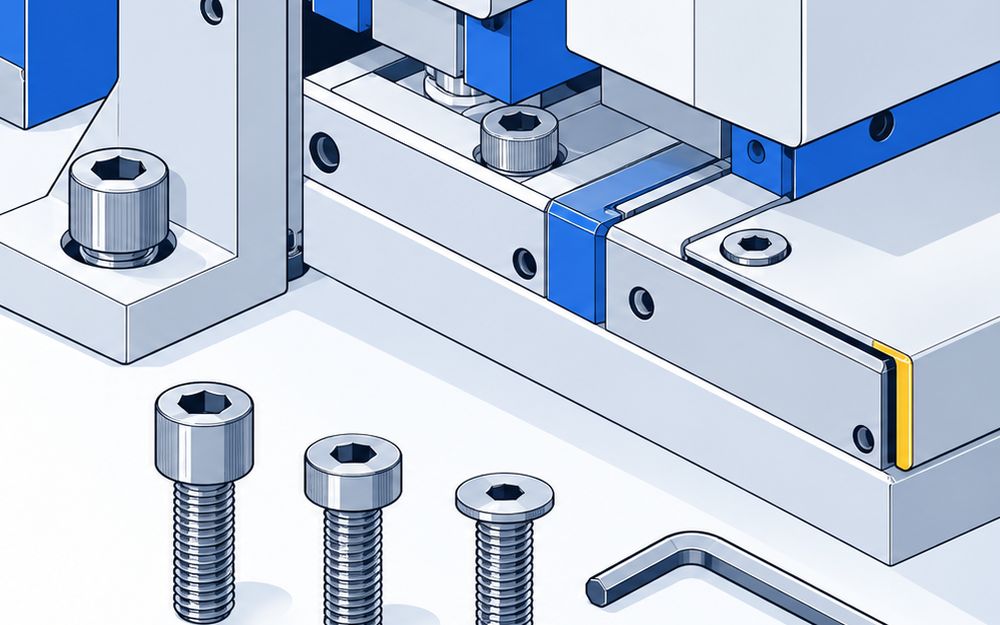

六角穴付きボルト規格：標準・低頭・極低頭の違い

• 標準頭は、円筒形の頭に六角穴を設けた型です。互省製作所の標準品は、構造用合金鋼製で、JIS B 1176の寸法を示しています
• 低頭は、標準頭より頭を低くした型です。NBKのSLHはDIN 7984に準拠し、上側の空間が狭い機器・装置に使います
• 極低頭は、頭をさらに薄くした型です。メーカーが「超低頭」と呼ぶ品もあります。NBKのSSHは、頭部高さを抑える代わりに、ねじ部より頭部の強度が小さくなっています

掲載したM6×20では、NBKのSLHの頭部高さは4mm、SSHは1.5mmです。同じ呼び径でも、頭部と工具の寸法を一緒に変えて検討します。出典はSLHの公式カタログとSSHの公式カタログです。

六角穴付きボルト寸法：ねじ径・長さと、ざぐりの照合

• ねじ径とピッチは、相手のめねじに合わせます。NBKのSLHとSSHは、M6の並目ピッチを1mmとしています
• 長さは品番まで確認します。NBKではSLH-M6-20のように、商品記号・呼び径・長さを指定します
• ざぐりの直径だけでなく、深さも頭部寸法と照らし合わせます。掲載した互省製作所の標準M6は、頭部直径が9.78〜10.22mm、高さが5.70〜6mmです
• NBKのSLH-M6-20の六角穴二面幅は4mm、SSH-M6-20は3mmです。ねじ径だけで六角レンチを選ばないでください

互省製作所の寸法は六角穴付きボルトの公式カタログ⁠によります。表の頭部寸法は製品側の値です。加工するざぐりの寸法として、そのまま使わず、組立図面で照合します。

材質と強度区分

• 鋼製の標準頭は、強度区分まで指定します。掲載した互省製作所のM6×20は、構造用合金鋼製の12.9です
• NBKのSLHは、SWCH45K製の8.8です。同社のSSHはSCM435製で、M6ではねじ部10.9、頭部5.8と分けて示しています
• 互省製作所の超低頭は、頭部強度6T相当です。標準頭の12.9とは、同じ数値として比べられません
• ステンレスの標準品もあります。アンスコはSUSXM-7をA2-70として案内していますが、今回は長さまで指定できる公式資料を取得できず、比較表には載せていません

低頭品は、ねじ部の強度だけで判断しないでください。日産ネジのLHCSの説明でも、最小極限引張力に別の条件を設けています。頭部形状を変えるときは、製品ごとの強度の説明まで確認します。

締付けトルクと表面処理

• NBKのSLH-M6-20の最大締めつけトルクは10N・mです
• NBKのSSH-M6-20は最大6.3N・mです。カタログの値は参考値で保証値ではなく、頭部の強度が小さいため、最大値を超えないよう注意書きがあります
• 互省製作所の超低頭M6の推奨締付けトルクは5.3N・mです。油潤滑など、カタログの締付け条件を合わせます
• 東工舎の掲載品は、黒染めが12.9、クロメートが10.9です。表面処理の名前だけを替えず、強度区分も一緒に指定します

推奨値と最大値は意味が違います。上の数字だけを大小で並べて、締結できる力の順位にはできません。互省製作所の条件は超低頭の公式カタログ⁠、東工舎の仕様は黒染めの生産範囲表とクロメートの生産範囲表⁠で確認できます。

見積もり・発注で伝えること

• ねじ径・ピッチ・長さと、全ねじか半ねじかを伝えます
• 材質・強度区分・頭部の種類・表面処理をそろえます
• 部品との干渉がある箇所は、頭部直径・高さと工具を差し込む空間を確認します
• 数量・梱包単位・納期をそろえて見積もりを比べます。NBKのSLHとSSHのカタログは、価格と納期をWebサイトで確認する案内です。この比較の価格は未収録です

独自の型式がない標準品は、径と長さだけで発注せず、材質・強度・表面処理まで含めてメーカーの図面と照合します。
