スライドレールとは？種類・耐荷重・長さ・取り付け方の選び方

装置や業務用収納に使うスライドレールのシングル・多段の違い、品番ごとの定格荷重・許容荷重、レール長さと移動量、底引き・引き抜き・ソフトクローズの条件を、メーカー公式資料で確認します。

2026年10月28日更新

この記事の答え

スライドレールは、装置や収納の引き出しを支え、まっすぐ出し入れするための部材です。「引き出しを含む荷重」「収納できるレール長さ」「必要な移動量」「取り付け方向」を先に決めます。荷重は一本か左右一組かをそろえ、引き抜き・全開時の固定・ソフトクローズは別々に確認します。

スライドレールとは

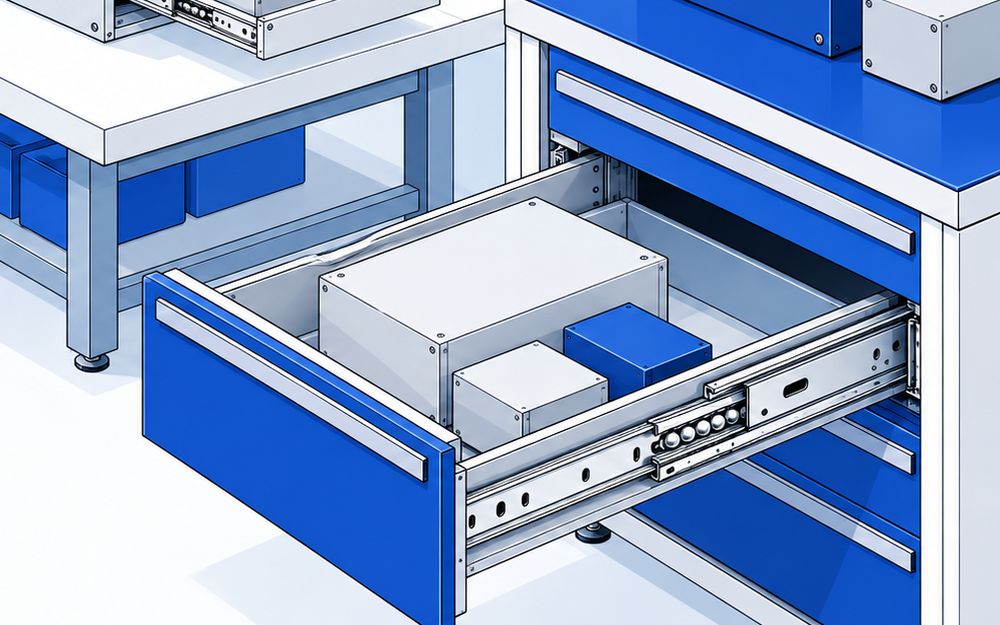

内外のレールの間でボールを転がし、トレイや機器を引き出す部材です。THKは、スライドレールを有限タイプの直線案内と説明し、複写機・計測機・通信機・医療機器・自動販売機などのスライド部に使うと案内しています（THK スライドレール）⁠。

スライドレールのメーカー比較では、装置・業務用収納の引き出しに組み込むレールを、長さの決まった品番ごとに載せています。家庭専用の完成家具、交換用の部品だけの商品、他社ブランドの代理販売品は対象外です。

シングルは外側と内側のレールで動きます。多段は中間のレールを加えて段階的に伸ばします。メーカーによってダブルスライド・3段引き・3メンバーなどの呼び方があります。名称だけでなく、断面図と移動量を確認します。

同じシリーズでも長さが変わると荷重が変わります。シリーズの最大値を、別の長さの品番に当てはめないでください。引き出し本体と収納物を合わせた荷重で選びます。

出典はC2421の仕様、S270の寸法表、250Aの品番別仕様です。この比較ではNを使い、kgへ独自換算していません。

定格荷重と許容荷重の条件をそろえる

メーカーごとに呼び方や試験条件が異なります。高千穂交易は、室内・中央の重心・ユニット幅400mmで、一日1〜2回程度の引き出しに適した最大荷重と説明しています。頻繁に動かす装置や重心が偏る機器は、その使い方を伝えて選定します。

レール長さは収納できる奥行き、ストローク・トラベルは動かせる距離として確認します。開けたときの前方スペースと、奥の部品に手が届く位置を図面で合わせます。

側面に立てて付ける場合と、底面に寝かせる場合では荷重条件が変わります。左右のすき間・取り付け穴・ねじ頭も、採用する品番の図面に合わせます。

保守で外す機能と、全開の位置で止める機能は別です。静かに閉まるレールでも、全開で固定できるとは限りません。

スカイのU2725-16は、板ばねの操作で内側のレールを引き抜けます。引き抜いたレールを別のレールへ入れ替えないでください
タキゲンのKC-1252-20は、完全に引き出せますが抜き差しはできません
スガツネ工業のESR4670-20は、レバーで内側のレールを外せます。セルフ＆ソフトクロージング機構は全閉36mm手前から作動し、引き出しの最大幅はレール長さ＋200mmです
