GUIDE / SHOCK-ABSORBER

ショックアブソーバとは？仕組み・構造と種類、選定・寿命と交換の目安

動く物を油の力で止めるショックアブソーバ（ショックキラー）の仕組みと構造、調整不要形・調整式・大形の3種類、吸収エネルギーの出し方と選定、寿命と交換の目安を、メーカーの公式資料をもとにまとめました。

2026年10月14日更新

この記事の答え

ショックアブソーバは、ぶつかってくる物の勢いを中の油の抵抗で吸収して、静かに止める部品です。選ぶときは「吸収するエネルギー（運動エネルギー＋推力エネルギー）」「当たる速さ」「1分に何回当たるか」の3つを先に出し、最大吸収エネルギーに20〜40%の余裕がある型を選びます。

ショックアブソーバとは

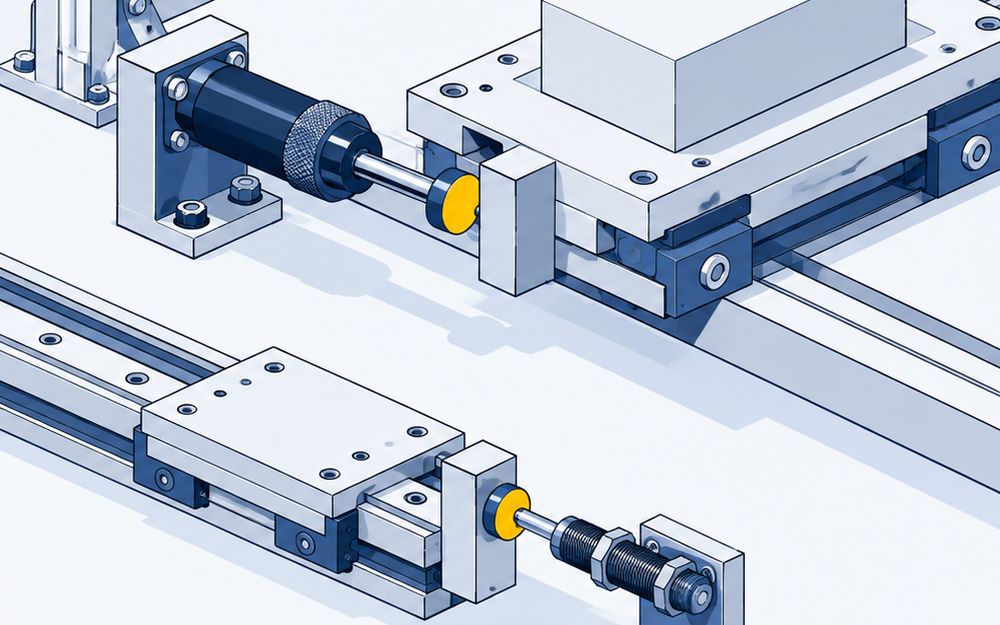

ショックアブソーバは、動いてきた物がロッドを押し込むと、中の油が小さな穴（オリフィス）を通るときの抵抗で勢いを吸収する部品です。ショックアブソーバー・ショックキラー・油圧緩衝器とも呼びます。不二ラテックスは「衝突時の衝撃を油圧によって吸収し、ソフトに止めるための緩衝器⁠」と説明しています。

比較ページには、工場や設備で動く物を止める油圧式のショックアブソーバを載せています。家具や扉のダンパー、ロータリーダンパー、ガススプリング、建物の免震・制振用のオイルダンパー、安全帯（墜落制止用器具）のショックアブソーバは載せていません。

ねじで付ける小さな形で、当たる速さと重さに合わせて自然に効き方が変わります。SMCのRB、CKDのNCK、コガネイのKSHJ、不二ラテックスのFNJ、鍋屋バイテック会社のPSE、フエストのYSR、ACEのMC150Mがあります。

つまみやアジャスタで吸収の強さを変えられます。CKDのSCKは、とくに2m/s以上の速い動きや自由落下する物の止めに向いています。不二ラテックスのFA-1410RBは、衝突速度0.3〜1m/sの低い速さ向けです。

太い本体と長いストロークで、重い物を止めます。ACEのCA2はストロークあたり3,600〜18,000J、Parker TAIYOのA3Mは最大6,800Jです。

SMCのカタログでは、次の順で型を決めます。
